活塞式內燃機的分類方法(內燃機都分類)

1.內燃機都有哪些分類

內燃機是熱機的一種，能將燃料的化學能轉化機械能。一般的實現方式為，燃料與空氣混合燃燒，產生熱能，氣體受熱膨脹，通過機械裝置轉化為機械能對外做功。內燃機有非常廣泛的應用，車輛、船舶、飛機、火箭等的發動機基本都是內燃機，其最常見的例子即為車用汽油機與柴油機。內燃機的燃燒氣體同時也是工作介質，比如汽油機中，汽油燃燒后的氣體直接推動活塞做功。與此相對，燃料不作為工作介質的熱機則稱為外燃機，比如蒸汽機的工作介質（蒸氣）并不是燃料。

內燃機的分類：

1、往復活塞式內燃機

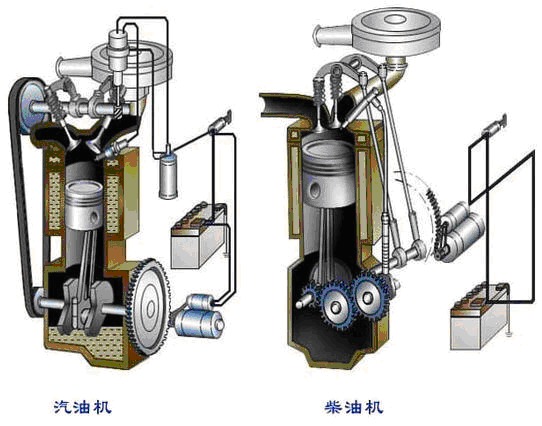

汽車上最常見的汽油機與柴油機都屬于往復活塞式內燃機。氣缸的內空氣與燃料的混合氣燃燒后，高壓氣體推動曲柄連桿機構產生扭矩，通過曲軸對外做功，即燃料的化學能最終轉化為曲軸旋轉的動能。汽油機一般是點燃式發動機，燃料與空氣的混合氣體在壓縮行程的末端被火花塞點燃，隨即發生爆炸并推動活塞作往復運動；而柴油機也叫壓燃式發動機，燃料一般被噴入氣缸并發生自燃，自燃后的混合氣體也因膨脹而推動了活塞。除了點燃和壓燃這兩種主要方式外，還有復合式燃燒過程，兼具點燃與壓燃式內燃機的特點。

往復活塞式內燃機的工作周期被分為進氣、壓縮、做功、排氣共四個過程。通過進氣與排氣，將燃料與工作介質進行更換，而做功行程則是將熱能轉化為機械能。通過四個沖程（即活塞從氣缸的一端移動向另一端）完成循環的被稱作四沖程循環，汽車發動機多采用這種形式。只需兩個沖程即完成一次循環的被稱作二沖程循環，在較小功率的發動機如摩托車發動機上較為常見，另外還有NEVIS(NEVIS)等方式。

2、轉子發動機

轉子發動機是一種特殊的活塞式發動機，與往復式發動機的最大區別在于，使用轉子活塞驅動的偏心機構代替了曲柄連桿機構。從側面看，轉子是一個具有凸出弧邊的三角形，氣缸的內壁是余擺線（Trochoid），當轉子旋轉時，轉子的三個頂點沿汽缸壁形成了三個相互分隔的燃燒室，偏心機構使得每個燃燒室的容積不斷改變，與往復活塞式內燃機中活塞上下運動產生的效果類似。轉子每工作一圈，每個燃燒室都能各自完成一次燃燒的循環過程。這種發動機在汽車、摩托車、飛機上有少量使用。

3、燃氣渦輪發動機

燃氣渦輪發動機是一種連續燃燒的內燃機，其循環的各個狀態的改變發生在空間互相分隔的部件中（壓縮機、燃燒室、渦輪機），彼此通過導流部件相連，燃料的供給、燃燒、更換等過程都是持續的。空氣首先由壓縮機加壓，接著進入燃燒室，燃料同時也被噴入燃燒室，兩者混合燃燒，形成的高溫高壓氣體會(huì )推動渦輪，一部分能量用以繼續驅動壓縮機，另一部分則用以對外做功。燃料的化學能最終以渦輪旋轉（旋轉動能）的形式被加以利用，剩余的氣體則被當作廢氣排出。這種發動機在船舶上有廣泛使用。

4、噴氣發動機

大多數的噴氣發動機都是內燃機，其燃燒過程也是連續的。一般在噴氣發動機中，燃燒產生的高壓氣流向外噴射，依據牛頓第三定律產生的反作用力形成推力，如此在理論上即使位于真空的環境中也能夠產生推力，不過也有一些例外，比如渦輪風扇發動機中的一部分氣流并未經過燃燒，使這種發動機兼具渦輪噴氣發動機與渦輪螺旋槳發動機的特點。大部分內燃機是使高溫氣體推動機械裝置旋轉的形式對外作功，即能量最后以旋轉動能的方式呈現，而在許多噴氣發動機中，可對外作功的能量以高溫氣體的動能為最終表現形式。噴氣發動機的種類繁多，在飛機上有廣泛使用。

內燃機能量轉化原理：

作為熱機的一種，內燃機的能量來源是燃料燃燒產生的熱，即物質蘊含的化學能先要轉化為熱能，再成為機械能。液體通過相態的變化（汽化）就能增加壓力，而氣體受熱膨脹也能增大壓力，因此液體和氣體都理論上都可以作為工作介質使用。內燃機的工作介質多為燃料與空氣混合燃燒產生的氣體，在受熱膨脹后，壓力增大，高溫高速的氣體再通過一定的機械裝置對外做工。對于內燃機而言，工作介質必須更換（開式循環），即排放燃燒過的氣體，進入新鮮氣體。

2.活塞發動機分哪幾類

1、按活塞運動方式分類：活塞式內燃機可分為往復活塞式和旋轉活塞式兩種。前者活塞在汽缸內作往復直線運動，后者活塞在汽缸內作旋轉運動。

2、按照進氣系統分類：內燃機按照進氣系統是否采用增壓方式可以分為自然吸氣（非增壓）式發動機和強制進氣（增壓式）發動機。

3、按照氣缸排列方式分類：內燃機按照氣缸排列方式不同可以分為單列式、雙列式和三列式。單列式發動機的各個氣缸排成一列，一般是垂直布置的，但為了降低高度，有時也把氣缸布置成傾斜的甚至水平的。雙列式發動機把氣缸排成兩列，兩列之間的夾角

4、按照氣缸數目分類：內燃機按照氣缸數目不同可以分為單缸發動機和多缸發動機。僅有一個氣缸的發動機稱為單缸發動機；有兩個以上氣缸的發動機稱為多缸發動機。

5、按照冷卻方式分類：內燃機按照冷卻方式不同可以分為水冷發動機和風冷發動機。水冷發動機是利用在氣缸體和氣缸蓋冷卻水套中進行循環的冷卻液作為冷卻介質進行冷卻的；而風冷發動機是利用流動于氣缸體與氣缸蓋外表面散熱片之間的空氣作為冷卻介質進行冷卻的。水冷發動機冷卻均勻，工作可靠，冷卻效果好，被廣泛地應用于現代車用發動機。

6、按照行程分類：內燃機按照完成一個工作循環所需的沖程數可分為四沖程內燃機和二沖程內燃機。

3.活塞式航空發動機的結構和分類

活塞式發動機主要由曲軸、連桿、活塞、汽缸、分氣機構和機匣等部件組成（圖1 ）。發動機前部有減速器，以降低輸出軸的轉速。大多數發動機在機匣后部裝有增壓器以提高發動機高空性能。

活塞式航空發動機

按汽缸的冷卻方式發動機分為液冷式和氣冷式兩種。早期飛機的飛行速度很低，多采用液冷式發動機。隨著飛行速度的提高，可以利用高速氣流直接冷卻汽缸，氣冷式發動機遂得到廣泛應用。發動機按汽缸排列形式又分為星型和直列型。星型發動機汽缸以曲軸為中心沿機匣向外呈輻射狀均勻排列，有單排和雙排等形式。直列式發動機汽缸沿機匣前后成行排列，有對缸、工字型、V型等排列形式，以星型和V型用得較多。有時按供油方式不同又將發動機分為化油器式和直接注油式兩種，其中直接注油式應用較廣泛。

4.往復活塞式發動機如何分類

汽車發動機分類：1、根據動力來源不同，汽車發動機可分為柴油發動機、汽油發動機、電動汽車電動機以及混合動力等。

2、按進氣系統的工作方式可分為自然吸氣、渦輪增壓、機械增壓和雙增壓四個類型。3、按活塞運動方式可分為往復活塞式內燃機和旋轉活塞式發動機兩種。

4、按氣缸排列型式分直列發動機，V型發動機、W型發動機和水平對置發動機等。5、按氣缸數目不同可以分為單缸發動機和多缸發動機。

現代汽車多采用三缸，四缸、六缸、八缸發動機。6、按冷卻方式不同可以分為水冷發動機和風冷發動機。

水冷發動機冷卻均勻，工作可靠，冷卻效果好，被廣泛應用于現代車用發動機。7、按沖程數可分為四沖程內燃機和二沖程內燃機。

汽車發動機廣泛使用四沖程內燃機。8、按燃油供應方式分類：化油器發動機和電噴發動機以及缸內直噴發動機。
