發布：2007-8-09 00：28|作者：一葉知秋|來源：園林匯

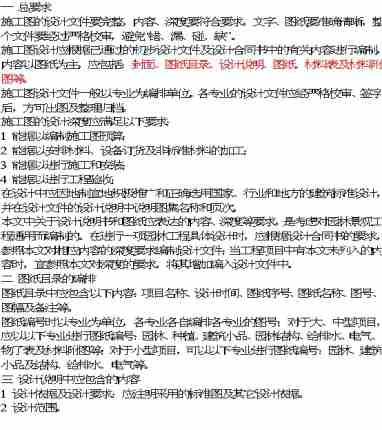

一總要求
施工圖的設計文件要完整，內容、深度要符合要求，文字、圖紙要準確清晰，整個文件要經過嚴格校審，避免"錯、漏、碰、缺"。
施工圖設計應根據已通過的初步設計文件及設計合同書中的有關內容進行編制，內容以圖紙為主，應包括：封面、圖紙目錄、設計說明、圖紙、材料表及材料附圖等。
施工圖設計文件一般以專業為編排單位。各專業的設計文件應經嚴格校審、簽字后，方可出圖及整理歸檔。
施工圖的設計深度應滿足以下要求：
1能據以編制施工圖預算；
2能據以安排材料、設備訂貨及非標準材料的加工；
3能據以進行施工和安裝；
4能據以進行工程驗收；
在設計中應因地制宜地積極推廣和正確選用國家、行業和地方的建筑標準設計，并在設計文件的設計說明中說明圖集名稱和頁次。
本文中關于設計說明書和圖紙應表達的內容、深度等要求，是考慮對園林景觀工程通用而編制的。在進行一項園林工程具體設計時，應根據設計合同書的要求，參照本文對相應內容的深度要求編制設計文件；當工程項目中有本文未列入的內容時，宜參照本文對深度的`要求，將其增加編入設計文件中。
二圖紙目錄的編排
圖紙目錄中應包含以下內容：項目名稱、設計時間、圖紙序號、圖紙名稱、圖號、圖幅及備注等。
圖紙編號時以專業為單位，各專業各自編排各專業的圖號；對于大、中型項目，應以以下專業進行圖紙編號：園林、種植、建筑小品、園林結構、給排水、電氣、物了表及材料附圖等；對于小型項目，可以以下專業進行圖紙編號：園林、建筑小品及結構、給排水、電氣等。
三設計說明中應包含的內容
1設計依據及設計要求：應注明采用的標準圖及其它設計依據。
2設計范圍。
3標高及單位：應說明圖紙文件中采用的標注單位，坐標采用的為相對坐標還是絕對坐標；如為相對坐標，須說明采用的依據。
4材料選擇及要求：對各部分材料的材質要求及建議；一般應說明的材料包括：飾面材料、木材、鋼材、防水疏水材料、種植土及鋪裝材料等。
5施工要求：強調需注意工種配合及對氣候有要求的施工部分。
6用地指標：應包含以下內容：總占地面積、綠地面積、道路面積、鋪地面積、綠化率及工程的估算總造價等。
四園林專業
一)園林總圖
園林總圖部分應包括以下內容：總平面圖、分區平面圖、豎向設計圖、放線定位圖、鋪裝平面圖、索引圖等；對于簡單小型工程，可不做分區平面圖，并將豎向設計圖與放線平面圖合并，將鋪裝平面圖與索引圖合并。
1總平面圖
總平面圖中應包括以下內容：
(1)建筑物的編號，建筑物、構筑物、出入口、圍墻的位置；建筑物及構筑物在總平面圖中采用輪廓線表示，采用粗實線；
(2)停車庫(場)的車位位置，綠化、小品、道路及廣場的位置示意；當有地下車庫時，地下車庫位置應用中粗虛線表示出來；小品中的花架及景亭應采用頂平面圖在總平面圖中示意；
(3)應用粗虛線將建筑紅線表示出來；
(4)廣場、小品及構筑物的名稱；
(5)指北針，繪圖比例；
2分區平面圖
對于復雜園林工程，應采用分區將整個工程分成三至四個區，分區范圍用粗虛線表示，分區名稱宜采用大寫英文字母或羅馬字母表示。
3豎向設計圖
豎向設計圖中應包括以下內容：
(1)建筑物、構筑物的室內標高；
(2)場地內的道路(含主路及園林小路)、道牙標高，廣場控制點標高，綠地標高，小品地面標高，水景內水面、水底標高；
(3)道路轉折點、交叉點、起點、終點的標高；排水溝及雨水箅子的標高；
(4)綠地內微地形的標高；
(5)用坡面箭頭表示地面及綠地內排水方向；
(6)指北針，繪圖比例；
在豎向設計圖中，可采用絕對標高或相對標高表示；規劃設計單位所提供的標高應與園林設計標高區分開，園林設計標高應依據規劃設計標高而來，并與規劃設計標高相閉合；可采用不同符號來表示如綠地、道路、道牙、水底、水面、廣場等標高。
4放線定位圖
放線網格及定位坐標應采用相對坐標，為區別于絕對坐標，相對坐標用大寫英文字母A、B表示；相對坐標的起點宜為建筑物的交叉點或道路的交叉點。
尺寸標注單位可為米或毫米，定位時應采用相對坐標與絕對尺寸相結合進行定位。
放線定位圖中應包括以下內容：
(1)路寬大于等于4米時，應用道路中線定位道路；道路定位時應包括：道路中線的起點、終點、交叉點、轉折點的坐標，轉彎半徑，路寬(應包含道路兩側道牙)。對于園林小路，可用道路一側距離建筑物的相對距離定位，路寬已包含路兩側道牙寬度。
(2)廣場控制點坐標及廣場尺度；
(3)小品控制點坐標及小品的控制尺寸；
(4)水景的控制點坐標及控制尺寸；
(5)對與無法用標注尺寸準確定位的自由曲線園路、廣場等，應做該部分的局部放線詳圖，用放線網表示，但須有控制點坐標；
(6)指北針、繪圖比例；
(7)圖紙說明中應注明相對坐標與絕對坐標的關系；
5鋪裝平面圖
鋪裝平面圖中應包括以下內容：
(1)鋪裝道路的材質及顏色；
(2)鋪裝廣場的材質及顏色；
(3)道牙的材質及顏色；
(4)鋪裝分格示意；
(5)對不再進行鋪裝詳圖設計的鋪裝部分，應標明鋪裝的分格、材料規格、鋪裝方式，并應對材料進行編號。
建筑施工圖審查的心得
建筑施工圖審查的心得
建筑施工圖審查的心得
最主要是各個專業之間的協調統一，檢查各專業間的"錯、漏、碰、缺"。
一、建筑專業圖紙：
1、平面與提資平面的核對
二、電專業圖紙：
1、電圖中的強、弱電井、抄表間與建筑平面核對，每6層設一電表間；
2、電圖中板底線路布置與梁、剪力墻的關系，并嚴格控制穿越樓梯、剪力墻；
3、電圖中各種開關布置是否合理，插座高度及位置是否得當，主要是廚房衛生間插座和掛式空調插座的`高度；
三、水專業圖紙：
1、水圖中水井、預留管洞、地漏、立管與建筑平面比對；
2、屋頂上不同標高屋面排水立管下設置接水板；
3、消火栓布置與剪力墻位置比較，并考慮靠近消防給水立管，便于水管接入；
4、廚房、衛生間排氣孔是否預留；
5、地面暗敷給水管在地面完成找平后是否外露，(fwsir.Com)管槽預留的是否合適，找平層是否夠厚。
四、暖通專業圖紙：
1、空調孔洞與機位地漏鄰近的關系，洞口高度要注意看平面的功能，客廳柜機：300mm高，臥室掛機：2100mm高，并結合考慮插座高度；
2、負一層和地下車庫內風管、煙道對有效凈高的限制，影響使用
3、風管、煙道跨分隔帶的柔性處理
后期修改的原因：為了便于施工、減短工期或者降低成本，以及之前沒審查出來的圖紙錯誤。
方案提資審查的心得：
在方案設計基本確定之后，緊密結合《建筑防火規范》、《高層建筑防火規范》、《民用建筑設計通則》等來審查建筑設計平面方案，另外還要參考《住宅面積計算規范》避免不必要的面積損失，提高戶型的吸引力。
1、建筑的功能、流線是否合理；
2、建筑平立剖是否統一，與效果圖是否統一；
3、電井、水井、風井的尺寸大小，凈深不小與600mm；
4、入戶過道凈寬不小于1200mm；
5、一層下負一層的樓梯凈寬不小于1100mm；
6、奶報箱數量是否足夠；
7、立面上空調的外板過高，影響空調外機的排風；
8、門窗洞口的開設是否合理；
9、盡量?jī)?yōu)化布局，使得公攤面積降低，提高得房率。
