電氣焊入門(電焊的入門知識)

1.電焊的入門知識

?si=2

我想學自學氬弧焊做不銹鋼，有沒有哪位仁兄能幫我并給我初級的教程？

首先對你表示鼓勵。

我對工業(yè)制造和裝修算是十分了解的，基本上是都做過相當長的時期。我認為，這個工種比操作數(shù)控機床要難，可以認為與演奏小提琴的技巧相當。與燒電焊條是不同的世界。

第一，鎢針要經(jīng)常磨尖銳，鈍了電流不集中開花就完了。

第二，鎢針與焊縫的距離近了就粘在一起，遠了就弧光開花，一開花就燒黑，鎢針快禿頭，對自己的輻射也強。以近些為好。

第三，開關的控制是藝術，特別是薄板焊接，只能一下一下點，這不是自動移動和自動給絲的自動焊接機器，連續(xù)燒就穿。

第四，要給絲，這是有手感的，高級的焊絲，是用剪床將304板剪下來的，不買成捆的，當然，在批發(fā)點，可以找到好的。

第四，盡量用黃色或白色標記的鎢針，這樣對手藝的要求高，原因就不公開說了。

第五，國外是在通風條件下工作，配備皮革手套，服裝，自動變光面罩，原因就不公開說了。

第六，要將焊槍的陶瓷頭遮擋弧光，具體就是焊槍的尾部盡量朝向自己的臉部。

第七，你能對熔池的溫度，大小，開關的動作有直覺和預感，就是高級技師了。

第八，這不是輕松的工作，能掌握到基本技巧就行了。

因為要出門，就到此為止。

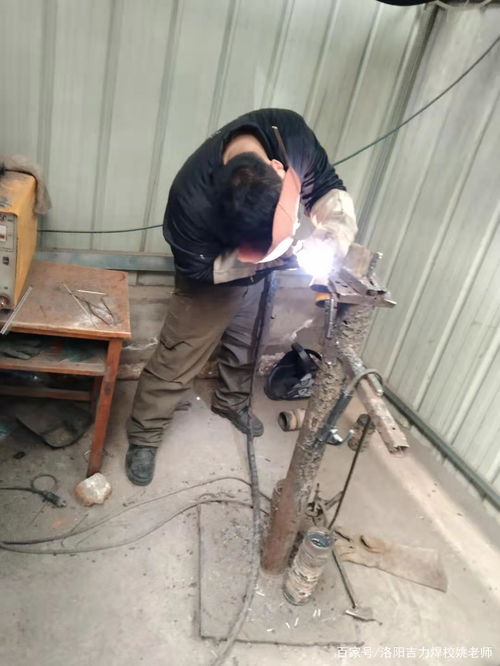

2.電焊基本知識

一、焊接：

就是用熱能或壓力，或兩者同時使用，并且用或不用填充材料，將兩個工件連接在一起的方法。二、手工電弧焊分類：

平焊、橫焊、立焊、仰焊。

三、安全操作

1、防觸電：工作前要檢查焊接機接地是否良好；檢查焊鉗電纜是否良好。 特別注意：焊機后面380V

2、防弧光灼傷和燙傷：電弧光含有大量的紫外線和紅外線以及強烈的可見光，對眼睛和皮膚有刺激作用，焊過的工件不要用摸，敲擊焊渣時，要用力適當，注意方向。

3、防護用品：電焊面罩、皮手套、膠底鞋

4、設備安全、交流的弧焊機、焊鉗不要放在歐工體上或工作臺上，以免短路、燒壞焊機。工作中，如發(fā)現(xiàn)高熱現(xiàn)象、或焦臭味、立即停止工作，關掉電源，然后報告老師。

5、眼睛灼燒的自我防治：人乳點滴、滴眼液、冷濕毛巾敷眼。

四、工藝

1、電流的選擇：

Ф2.5mm 推薦值70-90A

公式：I(A)=K*D(mm)

經(jīng)驗系數(shù)K:

d(mm) 1—2 3—4 5—6

K 25—30 30—40 40—60

2、引弧

接觸法 摩擦法 輕輕接觸，迅速提起2—4mm

3、運條

把握好焊條的角度 基本上垂直于工件，而向前的方向傾斜5度—15度

前進速度：緩慢 速度均勻 直線

送條速度（保持電弧的長度）

4、橫向擺動（加寬焊縫）

折線、半月式、圓周式

5、開頭 稍作停頓

6、結尾 斷弧形 降溫 再引弧

五、注意事項：

1、焊前檢查焊機接地是否良好，焊鉗和電纜的絕緣必須良好。

2、焊接時應站在木墊板上，不許赤腳操作。不準赤手接觸導電部分，防止觸電。

3、為防止有害的紫外線與紅外線的傷害須戴上手套與面罩，防止弧光傷害和燙傷。

4、擊渣時要注意敲擊方向以防焊渣飛出傷人。

5、工件焊后不準直接用手拿，用鐵鉗夾持。

6、氧氣瓶、氬氣瓶和二氧化碳氣瓶不得撞擊和烘烤暴曬。

7、氧氣瓶嘴不許有油脂或其他易燃品，板手不得有油污。

8、乙炔瓶周圍不許有火星，與氧氣瓶要隔一定距離放置。

9、實習完后要清理好場地及設備工具。

六、、設備安全：

1、線路的接線點必須緊密接觸，防止因松動、接觸不良而發(fā)熱。

2、焊鉗任何時候不得放在工作臺上，以免短路燒壞焊機。

3、發(fā)現(xiàn)焊機或線路熱燙時，應立即停止工作。

4、操作完畢或檢查焊機及電路系統(tǒng)時必須拉閘，關閉電源。

3.電焊基礎知識有哪些

一、電焊基礎知識：就是一個利用電感原理做成的大功率的變壓器，一個將220V交流電變?yōu)榈碗妷海箅娏鞯碾娫矗梢允侵绷鞯囊部梢允墙涣鞯模?，電感量在接通和斷開時會產(chǎn)生巨大的電壓變化，利用正負兩極在瞬間短路時產(chǎn)生的高壓電弧來熔化電焊條上的焊料，來達到使它們結合的目的。電焊變壓器有自身的特點，就是在焊條引燃后電壓急劇下降的特性。電焊機工作電壓的調節(jié)，除了一次的220/380電壓變換，二次線圈也有抽頭變換電壓，同時還有用鐵芯來調節(jié)的，可調鐵芯電焊機一般是一個大功率的變壓器。

二、具體如下：

焊接技術是改變金屬結構和連接零部件常用的手法，隨著工業(yè)技術的不斷發(fā)展，手工電弧焊、氬弧焊等電弧焊接技術的應用越來越廣泛。電焊工的技術水平對焊接質量起著決定性作用。同時，因個人違章操作引發(fā)的事故也屢見不鮮。

焊接安全

1、焊接的危險因素

焊工在工作時要與電、可燃及易爆的氣體、易燃液體、壓力容器、高空作業(yè)等接觸。在焊接過程中還會產(chǎn)生有害氣氣體、金屬蒸汽和煙塵；還有電弧光的輻射、焊接熱源的高溫等。如果不嚴格遵守安全操作規(guī)程，就可能引起觸電、灼傷、火災、爆炸、甚至職業(yè)病。給個人、企業(yè)、國家的造成損失和危害。

2、焊工“六防”：

焊工作業(yè)時要做到防觸電、防火、防爆、防毒、防輻射、防高空墜落。

2.1 、防觸電

弧焊設備必須接地；焊槍應有可靠的絕緣；弧焊設備接線、修理和檢查應由電工進行；焊工的工作服、手套、絕緣鞋應保持干燥；更換焊條時，應戴好手套和避免身體與焊件接觸；焊接電纜必須絕緣良好，工作時應避免電纜燙壞或砸壞；

2.2 、防火、防爆：

作業(yè)前應清除焊割地點前后10米范圍內的易燃易爆物品，且用不燃性材料接受火星。

電氣焊作業(yè)地點必須至少備有兩具8kg干粉滅火器、0.2m3滅火砂，不少于50升的滅火水。

焊條頭及焊后的焊件不能隨便亂扔；及時采取灑水等降溫措施。必須隨身攜帶便攜式瓦斯檢查報警儀，便攜儀報警點為0.5%。

作業(yè)結束后，必須對施工現(xiàn)場進行徹底清理，灑水，留守監(jiān)護1小時，確認無起火危險方可離撤離。

2.3 、預防有害氣體和煙塵中毒：

焊接時，周圍的空氣中常被一些有害氣體及粉塵所污染，如氧化錳、氧化鋅、氟化氫、一氧化碳等。長期呼吸，可能引起電焊工塵肺的職業(yè)病。

防毒措施：焊接場地應有良好的通風。避免多名焊工擠在一起施工。戴好防護用具。

2.4 、防輻射：

輻射可刺傷眼睛、灼傷皮膚。施工時要戴電焊面罩；穿電焊工勞動防護用品；

2.5 、防高空墜落：

4.電焊操作的基本常識

電焊工必須經(jīng)過專門技術培訓和實際操作，考試合格取得操作證后，上崗操作。

二.電焊工應穿帆布工作服，戴工作帽，上衣不準扎在褲子里，口袋須有遮蓋，腳面應有鞋蓋。

三.固定或移動的電焊機外殼以及工作臺必須接地良好，其電源裝拆應由電工進行。安放平穩(wěn)，避免震動和碰撞。安放地點應通風良好、干燥，要有防雨措施。

四.電焊機的裸露導電部位和轉動部位以及冷卻用的風扇，均應裝有防護罩。電焊機必須安裝漏電保護器額定漏電動作時應小于0.1S。

五.焊機要經(jīng)常吹掃，保持清潔干凈。在有腐蝕性氣體和導電性灰塵的場所，必須要做隔離維護。

六.電焊機要設單獨開關，開關應放在防雨的閘箱內，拉合閘時應戴手套，側面操作。

七.電焊工在合閘前，應先檢查電焊設備。機殼接地良好，引出線是否有絕緣損傷，短路或接觸不良等現(xiàn)象。

八.電焊鉗必須能牢固夾住焊條，焊條和焊鉗接觸良好，握柄絕緣、隔熱良好。

九.把線、地線禁止與鋼絲繩接觸，把線必須使用絕緣良好的軟線，如有接頭，必須連接牢固、絕緣。嚴禁利用廠房的金屬結構、管道、軌道、鋼絲或其他金屬搭接代替零線使用。

十.施焊時，應戴電焊手套，穿絕緣鞋。在潮濕地方工作，應站在絕緣板或干燥的木板上，當身體出汗使衣服潮濕后，不得靠在帶電的鋼板等焊件上。

十一.更換焊條時一定要戴電焊手套，不得赤手操作，在帶電情況下，焊鉗不得夾在腋下，去搬動焊件或將焊接電纜掛在脖頸上。

十二.嚴禁在帶壓力的容器官道上施焊。焊接帶電設備必須先切斷電源。

十三.在密閉的金屬容器內施焊時，容器必須接地，通風良好，并應有人監(jiān)護或兩人輪流施焊，嚴禁往容器內輸入氧氣。照明應使用12V安全行燈。

十四.焊接貯存過易燃、易爆、有毒物品的容器或管道時，必須清除干凈，并將所有孔口打開。

十五.焊接預熱工件時，應有石棉布或擋板等隔熱措施。

十六.更換場地移動把線時，切斷電源，并不得手持把線爬梯登高。

十七.多臺焊機在一起集中施焊時，應設有隔光板。

十八.在起吊部件過程中，嚴禁邊吊邊焊，摘掉鋼絲繩后，方可施焊。

十九.消除焊渣，采用電弧氣刨清根時，應戴防護眼鏡或面罩，防止鐵渣飛濺傷人。

二十.釷鎢要放置在密封的鐵盒內，磨削釷鎢極時，必須戴手套，口罩，并將粉塵及時排除。

二十一.二氧化碳氣體預熱器的外殼應絕緣，端電壓不應大于36V。

二十二.鎢極氬弧焊必須采用專業(yè)焊槍電纜。施焊過程注意防止紫外線和高頻對人體的損傷。

二十三.雷雨時，應停止露天焊接作業(yè)。

二十四.施焊場地周圍應清除易燃易爆物品，或進行覆蓋、隔離。必須在易燃易爆氣體或液體擴散區(qū)施焊時，應經(jīng)有關部門檢試許可后，方可施焊。

二十五.工作結束，應切斷焊機電源，并檢查操作地點，確認無起火危險后方可離開。

5.電焊基本知識

在我國，電焊操作需要持證上崗，焊工是屬于準入類的工種，在技能人員職業(yè)資格中，81項工種里準入類的只有五項，焊工就是其中一項，而實際情況確實大部分的行業(yè)從業(yè)人士都是無證操作。

隨著技術的不斷規(guī)范以及行業(yè)的相關要求，越來越多的人都想考一個電焊證，考證的優(yōu)勢還是非常大的，首先持證和非持證的薪資待遇相差很大，往往能夠達到多出一倍或者更高的級別。因此，關于短期焊工培訓的問題自然而然地成為了從業(yè)人員都比較關心的問題。

焊接作為工業(yè)“裁縫”是工業(yè)生產(chǎn)中非常重要的加工手段，焊接質量的好壞對產(chǎn)品質量起著決定性的影響，那么，焊接技術未來的發(fā)展究竟如何呢？?行業(yè)前景?隨著生產(chǎn)的發(fā)展，焊接廣泛應用于宇航、航空、核工業(yè)、造船、建筑及機械制造等工業(yè)部門，在中國的經(jīng)濟發(fā)展中，焊接技術是一種不可缺少的加工手段。進入二十一世紀后，焊接是制造業(yè)中的一個重要組成部分，并且發(fā)展迅速，因此給焊接產(chǎn)業(yè)帶來了前所未有的發(fā)展機遇，水電焊、氬弧焊、數(shù)控等技術類工種在就業(yè)日趨艱難的大形勢下仍是一枝獨秀。

?目前我國每年消耗鋼材3億噸（焊接結構約1.2噸），需要焊機約75萬臺，焊接行業(yè)將在今后8~10年會持續(xù)保持增長，市場上很多優(yōu)秀的焊工月薪都過萬，薪資也十分可觀。

6.普通電焊的基本知識

學習電焊技能就是一個不錯的選擇。電焊應用很廣泛，各行各業(yè)都需要它，很吃香的一種技能。電焊是一門容易學的技術，但是要運用好就看個人的領悟能力，加上理論和實踐的學習。

電焊實際就是焊接的分類，同類的還有氣割。普通的電焊有氬弧焊，氣焊等等。

電焊技術要領； 主要是實踐。畢竟實踐出真理！

電焊（手工焊）的焊法也有多種，主要就是1G：平焊或轉動 2G：橫焊或垂直固定 3G：立焊 4G：仰焊 5G：水平固定 6G:45°固定 5GX：立焊（向下） ⊥：角焊縫（各種位置）

電焊焊立縫時焊最平面的方法就是用連弧焊成型比較好，電流比平焊的電流小10%，角度為70至75度左右.

我們一般用鋸齒形和月牙形運條方法，主要是自己自己適用就行.這里有立焊視頻你看下焊立縫的時候有時會有小裂縫是怎么回事？

出現(xiàn)裂縫的原因可能是多方面的，可從以下幾方面查找：

1.材質是哪類，據(jù)此應選擇匹配的焊接材料； 2. 根據(jù)材料及接頭形式，選擇合適的焊接施工規(guī)范，必要時要通過試驗確定焊接施工工藝參數(shù)，多道焊時還要注意控制層間溫度；

3. 根據(jù)經(jīng)驗，如此厚的兩個件焊接，應該焊前進行預熱。

回復： 請教焊接后鋼管出現(xiàn)裂縫的原因和解決辦法

出現(xiàn)裂縫的原因：

1.焊縫收縮應力太大，容易產(chǎn)生緩慢裂紋。

2.焊縫受熱不均勻，容易發(fā)生脆性。

3.焊接方法和順序不合理。

4.層間溫度控制不好。

防止措施：

1.首先要選擇合理的焊接順序，采用對稱焊。

2.多層多道焊，焊完每一道焊縫（別是打底 焊）時要認真處理好焊縫表面的焊渣、氧化皮，以防止贓物在下一層焊縫中形成缺陷。

3.調整冷卻速度，冷卻越快，變形越大。結晶裂紋傾向也越大。

4.焊后消除殘余應力。

電焊怎么焊才能焊平？ 總是焊完鐵上一個大棱 不好看還不結實， 是怎么回事？

首先你要了解電焊的原理. 說簡單點. 你只要把握好熔池就可以. 熔池就是. 頭上的紅圈. 它到哪哪就化. 還有你說的不結實. 你也沒說焊多厚的板. 簡單的方法是打坡口斜30度磨鈍邊. 母材對上時留的縫隙可以劃過打底的焊條就可以。。

電焊的弧光很強烈，可使人短暫失眠。左手拿門鏡（就是面具）右手焊槍?？匆幌隆？吹们宄笚l熔化后的鐵水對學電焊有很大的幫助，學得也會更快。

什么叫焊接？ 焊接就是利用電焊，氣焊，氬弧等將母材加熱至一定溫度，然后添加焊絲或不加焊絲將兩個母材熔合在一起。

怎么學好電焊技術？

如果從頭開始的話首先通過網(wǎng)絡、書籍途徑了解電焊技術基礎理論。有一定基礎之后開始尋求練習，可以到相關私人店面，工廠作坊做免費或者低回報學徒幫工，期間認識相關技師，最后選擇一個技術型的作為良師益友。找到良師益友后堅持操作實踐，開始采用請教方式排難解惑，慢慢演變成探討共進，最后堅持下來你也可以為師矣。整個過程中不要忘了網(wǎng)絡的資源，專業(yè)網(wǎng)站，

7.電焊的基本知識

1 電焊的基本知識和技巧 1：氬弧焊電弧溫度一般介于等離子電弧和手工電弧焊電弧之間，電弧溫度為9000-10000K，等離子弧為16000-32000K，手工電弧為5000-6000K，熔化極氬弧焊電弧溫度為10000-14000K，氧乙炔焰為3100-3200K 主要是焊接粉塵造成呼吸道感染、肺部感染；電焊弧光造成眼睛近視；噪音造成聽力下降。

2：電焊是工件和焊條接電源的不同極（正極或負極），焊條與工件瞬間接觸使空氣電離產(chǎn)生電弧，電弧具有很高的溫度，約5000-6000K，使工件表面熔化形成熔池，焊條金屬熔化后涂敷在工件表面形成冶金結合 3：“氧炔焰”是指乙炔（乙炔俗稱電石氣，是用碳化鈣跟水反應而產(chǎn)生的）在氧氣中燃燒的火焰，其反應文字表達式為：乙炔 + 氧氣 二氧化碳 + 水。在此反應中放出大量的熱，使氧炔焰的溫度可達3000℃以上， 鋼鐵接觸到氧炔焰很快就會熔化。

利用這一性質，生產(chǎn)上常用氧炔焰來焊接或切割金屬，通常稱作氣焊和氣割。 氣焊；是利用氧炔焰的高溫將兩塊金屬熔接在一起，關鍵是要使高溫下的金屬不被空氣中的氧氣氧化， 為此，必須控制氧氣的用量，可使乙炔燃燒不充分。

這樣，火焰中因含有乙炔不完全燃燒生成的一氧化碳和氫氣而具有還原性。這種火焰使待焊接的金屬件及焊條熔化時不致于被氧化而改變成分，焊縫也不致被氧化物沾…… 4：水焊應該是特種條件下的一種焊接技術吧 5：氫氧焰的溫度可高達2500~3000℃，就連熔點很高的石英（熔點在1715℃）也能在氫氧焰灼燒下熔融。

因此，氫氧焰可以用來加工石英制品。 C2H2焰和HO焰的適用場合是不一樣的，HO焰的O具有強氧化性，有些情況下為了防止金屬在焊接時被氧化是不用HO焰的。

相反，C2H2中-1價的C具有還原性，用C2H2焰不但可以焊接金屬，還可以用C2H2做保護氣，防止空氣中的O氧化被焊接的金屬 焊條：常用的有E43和E50系列 焊機：普通電焊機的工作原理和變壓器相似，是一個降壓變壓器。在齒及線圈的兩端是被焊接工件和焊條，引燃電弧，在電弧的高溫中將工件的縫隙和焊條熔接。

電焊變壓器有自身的特點，就是具有電壓急劇下降的特性。在焊條引燃后電壓下降；在焊條被粘連短路時，電壓也是急劇下降。

這種現(xiàn)象產(chǎn)生的原因，是電焊變壓器的鐵芯特性產(chǎn)生的。 電焊機的工作電壓的調節(jié)，除了一次的220/380電壓變換，二次線圈也有抽頭變換電壓，同時還有用鐵芯來調節(jié)的，可調鐵芯的進入多少，就分流磁路，進入越多，焊接電壓越低。

工作原理圖和變壓器相似，在這里也畫不出來。 成為好焊工的建議： 1。

首先說焊接有一百多種焊接方式，主要有手工電焊（就是燒焊條的那種）；有電阻碰焊；氣保熔接焊（二氧化碳和氬弧焊等）；火焰焊；超聲波焊，摩擦焊等。 2 比較常用的焊接技術是：氬弧焊，二氧化碳焊接和手工電焊。

都需要經(jīng)過正規(guī)的焊接培訓后取得焊工證方可上崗操作。 3。

因為有一定的技術性和技能要求，不同水平的焊工所焊接產(chǎn)品的效果和質量區(qū)別較大。真正高水平的焊工（國家一級）工資是很高的。

一般水平的焊工在廣東地區(qū)的最低收入在1500元左右，如果是記件工資可能會更高些。 4。

焊工在操作中需有很好的專業(yè)防護手段，如手套，面罩，皮鞋，圍裙和衣褲眼鏡等。所以不必擔心有危險的。

只要按照規(guī)程操作是很安全的。

8.學電焊的基本知識是什么

一、焊接是兩種或兩種以上材質通過加熱或加壓或二者并用達到原子之間的結合而形成永久性連接的工藝過程叫焊接。

二、電弧是由焊接電源供給的，在兩極間產(chǎn)生強烈而持久的氣體放電現(xiàn)象。 按電流種類可分為：交流電弧、直流電弧和脈沖電弧。

按電弧的狀態(tài)可分為：自由電弧和壓縮電?。ㄈ绲入x子弧）。按電極材料可分為：熔化極電弧和不熔化極電弧。

三、熔焊：熔焊是在不施加壓力的情況下，將待焊處的母材加熱熔化以形成焊縫的焊接方法。焊接時母材熔化而不施加壓力是其基本特征。

四、壓焊：壓焊是焊接過程中必須對焊件施加壓力（加熱或不加熱）才能完成焊接的方法。焊接施加壓力是其基本特征。

五、釬焊：釬焊是焊接事采用比母材熔點低的釬料，將焊件和釬料加熱到高于釬料熔點但是低于母材熔點的溫度，利用液態(tài)釬料潤濕母材，填充接頭間隙，并與母材相互擴散而是心愛那個連接的一種方法力氣特征是焊接時母材不發(fā)生熔化，僅釬料發(fā)生熔化。 六、焊條電弧焊的原理焊條電弧焊是利用焊條進行焊接的電弧焊方法。

電弧焊時，焊條和焊件分別作為兩個電極，利用焊條與焊件之間產(chǎn)生的電弧熱量來熔化焊件金屬，冷卻后形成焊縫。 七、焊條電弧焊的基本操作焊條電弧焊的基本操作包括引弧、運條及收尾等基本操作。

1.引弧引弧是焊接過程中反復進行的動作，引弧技術的好壞直接影響到焊接的質量。
