高低壓成套設備之(電氣工程知識：高低壓成套設備有哪些設備)

1.電氣工程知識：高低壓成套設備有哪些設備

高低壓成套設備有：金屬封閉開關設備（開關柜）、氣體絕緣金屬封閉開關設備（GIS）和高壓/低壓預裝式變電站、低壓開關柜，配電盤，控制箱，開關箱等電氣設備。

1、高壓成套設備按其功能和作用的不同，可以分為：

(1)元件及其組合： 包括斷路器、隔離開關、接地開關、重合器、分斷器、負荷開關、接觸器、熔斷器以及上述元件組合而成的負荷開關-熔斷器組合電器、接觸器-熔斷器（F-C）組合電器、隔離負荷開關、熔斷器式開關、敞開式組合電器等。

(2)成套設備：將上述元件及其組合與其他電器產品（諸如變壓器、電流互感器、電壓互感器、電容器、電抗器、避雷器、母線、進出線套管、電纜終端和二次元件等）進行合理配置，有機地組合于金屬封閉外殼內，具有相對完整使用功能的產品。如金屬封閉開關設備（開關柜）、氣體絕緣金屬封閉開關設備（GIS）和高壓/低壓預裝式變電站等。

2、低壓成套設備包含低壓開關柜，配電盤，控制箱，開關箱等電氣設備。

擴展資料

高低壓成套設備主要用于電力系統（包括發電廠、變電站、輸配電線路和工礦企業等用戶）的控制和保護，既可根據電網運行需要將一部分電力設備或線路投入或退出運行，也可在電力設備或線路發生故障時將故障部分從電網快速切除，從而保證電網中無故障部分的正常運行及設備、運行維修人員的安全。

高低壓成套設備廣泛地應用在發電廠低壓系統的配電、電氣傳動和自動控制設備中。眾所周知，發電本身耗能很大（指廠用電），據統計，其中低電壓電器耗能占發電廠總能耗的一半以上。近年來，隨著大型成套設備和自動控制、自動調節系統的采用，低電壓電器的使用大量增加。

因此，高低壓成套設備是非常重要的輸配電設備，其安全、可靠運行對電力系統的安全、有效運行具有十分重要的意義。

參考資料：百度百科-高壓成套設備

參考資料：百度百科-低壓成套設備

2.哪位知道高低壓配電柜基礎知識

高低壓配電柜基礎知識問答

1、低壓配電設備主要產品：

低壓配電屏、開關柜、開關板、照明箱、動力箱和電動機控制中心。

2、電控設備和配電設備產品的主要區別：

電控設備功能以控制為主，配電設備的功能則以傳輸為主。

3、影響觸電對人體危害程度的因素有哪些？

電流的大小、電流的持續時間、電流的流經途徑、人體的電阻及電流的頻率等因素。

4、觸電的類型？

直接觸電、間接觸電、感應電壓電擊、雷電電擊、靜電電擊。

5、在電氣設備工作，保證安全的組織措施有哪些？

工作票制度 、操作票制度 、清查現場和全面交底制度 、工作許可制度 、工作監護制 、工作間斷和工作轉移制度 和 工作終結和送電制度 。

6、變電站（所）常用直流電源有哪些？

蓄電池、硅流和電容儲能。

7、哪些電氣設備必須進行接地或接零保護？

①、發電機、變壓器、電動機、高低壓電器和照明器具的底座和外殼；②、互感器的二次線圈；③、配電盤和控制盤的框架；④、電動設備的傳動裝置；⑤、屋內外配電裝置的金屬架構，混凝土架和金屬?lài)鷻冢虎蕖㈦娎|頭和電纜盒外殼，電纜外皮與穿線鋼管；⑦、電力線路的桿塔和裝在配電線路電桿上的開關設備及電容器。

8、高壓設備發生接地故障時，人體接地點的安全距離是多少？

室內應大于4 m，室外應大8 m。

3.高低壓開關柜（成套設備）設計·····知識,求教~~~

對于開關柜的機械設計，需要分成兩部分：

其一：產品設計；其二：工程應用設計；

對于產品設計，又分為兩類：

第一類：創(chuàng )新設計；即產品從無到有；（即參照的對象少，沒有成型產品可比對）

第二類：改進設計；即在已有產品的基礎上，針對市場要求，進行改進；此時目標和過程比較確定，更多地是工作量的問題；

對于工程應用設計，更多的是在標準產品的基礎上，針對客戶定制化的要求，比如增加一個電流表，就需要在門板上多開一個孔；多安裝一個特殊物料，就需要設計一個特殊支撐；特殊的母線進出線，可能需要對母線或支撐做特殊設計等。總的來說，都屬于工程應用范疇。

綜上：國內的開關廠，基本不做新產品設計；最多是舊產品的升級；因此，如果是此類改進型設計，需要的知識主要涉及：機械結構功能實現及驗證；制造工藝選定及驗證（圖紙確認前就要有所了解）；制造經濟性考慮（需要對各種加工方式比較熟悉，知道多少錢能作出這種件，并在多種實現方式之間根據產量做出對比）；電氣絕緣知識；電氣柜溫升方面知識；電氣柜動熱穩定方面知識；等等。

如果是工程應用，那就相對簡單些，會(huì )有一些以前的方案供參考，在此基礎上修修改改就好了；但想做好，還是需要上述的大量知識積累。

希望對你有幫助！

4.哪里有高低壓成套設備,設計電路和安裝調試方面的知識講解啊 ,有的

工程電氣設備安裝調試工（技師、高級技師 市場價 ：￥20.00

【出 版 社】 中國建筑工業出版社 【書 號】 7112076544

【上架時間】 2006-2-17

【出版日期】 2006 年1月 【版 次】1-1

【所屬分類】 建筑 &gt； 城鄉建設與市政工程 &gt； 職業技師

【內容簡介】

本書內容為：第一部分 基礎知識：電氣理論基礎知識 ，電氣識圖，電力拖動與自動控制，繼電保護與電測儀表、計量知識，可編程序控制器和工業電視；第二部分 電氣設備安裝工藝：電氣線路外線安裝技術，成套盤柜安裝，變壓器安裝，電纜敷設；第三部分 高壓電氣設備： 高壓試驗技術，高壓電氣設備；第四部分 電氣調試：電氣儀表及計量測試， 繼電保護裝置的調試；第五部分 電氣施工管理與安全技術 電氣施工管理， 電氣安全技術要求與運用。

5.高壓的基礎知識

高壓開關柜、成套低壓配電柜及動力開關柜安裝一、工藝流程二、材料供應及注意事項本工程高壓開關柜型號為KYN28，共14面，其中斷路器柜9面，電壓互感器柜4面，翻線柜1面。

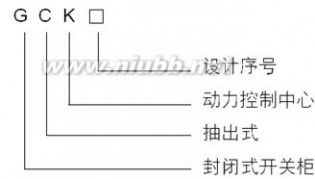

本工程中所有低壓配電柜按設計要求均選用GCS型，共計38面。其中電容柜6面。

此型配電柜結構緊湊，防護性能強。產品訂貨應選用原兩部定點認證廠家，設備訂貨宜按排在具備安裝條件時到貨，設備進場后，應存放在現場設備庫內，邀請甲方共同進行開箱檢查，制造廠的技術文件應齊全，型號、規格應符合設計要求，附件備件齊全。

柜體外觀應無損傷及變形，油漆完整無損，柜內部電器裝置及元件、絕緣瓷件齊全，無損傷及裂紋等缺陷。三、安裝前準備在安裝前先落實土建如下工作是否已經完成：（一）、屋頂、樓板是否已施工完成，屋面、地面是否有滲漏現象；（二）、配電房、設備房的室內裝飾工程是否已全面完成；（三）、各類預埋件是否已安裝完成，是否符合設備安裝條件；（四）、房間門窗是否安裝完成；（五）、設備安裝開始后不能再進行施工的其它工序是否全部完成。

高低壓柜安裝時，用叉車沿地下一層汽車坡道運到變配電室的最近距離后，改用人工倒鏈倒運，動力柜可用人力搬運，搬運過程中要固定牢靠，以防受力不均，柜體變形或損壞部件。五、基礎型鋼制作安裝根據圖紙要求，柜成排排列，安裝在基礎型鋼上，配電室選用槽10的型鋼。

制作時先將有彎的槽鋼矯平矯直，再按圖紙要求預制加工好基礎型鋼，并進行除銹。基礎型鋼制好后，按圖紙所標位置配合土建工程進行預埋。

安裝基礎槽鋼時，應用水平尺找平、找正。基礎槽鋼安裝的不平直度及水平度，每米長時應小于1mm，全長時應小于5mm。

埋設的配電柜的基礎槽鋼應做良好的接地。根據設計要求接地扁鋼，兩端分別與接地網進行焊接，焊接面為扁鋼寬度的2倍。

槽鋼上安裝柜體，柜找正時，柜與槽鋼之間采用0.5mm鐵片進行調整，但每處墊片最多不能超過3片。找平找正后，應盤面一致，排列整齊，柜與柜之間與柜體與側擋板均應用螺栓擰緊，柜之間接縫處的縫隙應小于2mm 柜基礎槽鋼的頂部與側面接縫處的允許安裝偏差如表：項 目 允 許偏 差 檢 驗方 法1 基 礎型 鋼 頂部平直度 每米（全長） 1(5) 各抽查5處。

拉吊線尺量或用塞尺測量。每項各檢測一點2 側面平直度 每米（全長） 1(5) 3 柜盤安裝 每米垂直度 1.5 4 盤頂垂直度 相鄰兩盤 2 成排 5 5 盤面平整度 相鄰兩盤 1 成排 5 6 盤間接縫 2 柜的接地應牢固良好。

每臺柜宜單獨與基礎型鋼做接地連接，每臺柜從后面左下部的基礎型鋼側面焊上鼻子，用不小于6mm2銅導線與柜上的接地端子連接牢固。各柜之間采用母線連接，母線矯正、下料、加工、安裝涂色刷油等均采用規范要求。

配電柜就位后一律采用螺栓與基礎槽鋼壓接固定，嚴禁直接焊接。配電柜單獨排列或成排排列時，其垂直度、水平度偏差以及盤面偏差和盤柜間接縫的總體偏差應滿足下表要求：序 號 項 目 允許偏差1 垂直度（每米） <1.52 水平度 相鄰兩盤頂部 <2 成排盤頂部 <53 盤面偏差 相鄰兩盤邊 <1 成排盤面 <54 盤 間 接 縫 <2本工程中所有的配電柜內均分設工作零母排（N）及保護零母排（PE）以便分別壓接工作零線、保護零線，配電柜的門不論門上是否有電器元件一律采用黃、綠雙色軟線與柜內PE母排連接。

六、注意事項本工程選用GCS型抽屜式低壓配電柜。在柜體安裝前應注意檢查以下各點，以保證使用要求：（一）、抽屜推拉應靈活輕便，無卡阻、碰撞現象，同種規格的抽屜之間能靈活互換。

（二）、抽屜的機械聯鎖及電氣聯鎖裝置應動作正確可靠，在斷路器分閘后隔離開關才能分開。（三）、動觸頭與靜觸頭的中心線應一致，觸頭接觸緊密，以保證大電流通過觸頭不會(huì )過熱。

同時，抽屜與柜體間的二次回路連接插件亦能保持良好的接觸。（四）、抽屜與柜體間的接觸及柜體與框架間的接觸應良好，抽屜與柜體間接地觸頭應緊密。

當抽屜推入時，接地觸頭應比主觸頭先接觸閉合，拉出時則相反。低壓配電柜的訂貨安裝應綜合考慮與外部設備的連接，如與封閉式母線、電纜橋架的連接等，柜內預留的連接銅排相序應與母線槽相配合，相間距一致，電纜進入柜內與柜體之間的密封處理一律采用寶塔型橡膠密封圈，并在進入柜。

6.我是要學習高低壓成套設備的安裝調試的,應該怎么盡快入門早點掌握

1. 入門的肯定是《工廠供電》這一本，不知道現在第幾版了，我是看的第四版。

2. 同樣還有《成套電氣技術》這一本，機械工業出版社的，如果找不到，試試看網上的PDF文件。

3. 這兩本書對入門開關柜行業非常好。看過后，做過幾個合同，對電器一次系統接線二次系統原理有簡單的了解后，可以看看電力工程設計手冊，上上網易電氣了。
