功率mosfet(powermosfet)的(功率場效應管mosfet有哪些)

1.功率場效應管mosfet有哪些

功率場效應管開關電路圖：

向左轉|向右轉

場效應管導通時，漏溝道電阻有幾千MΩ。所以，場效應客可以構成比較理想的低頻開關。場效應管的極間電容不利于高頻信號的隔離，從而增大了響應時間，限制了最高工作頻率。

功率MOS場效應晶體管也分為結型和絕緣柵型，但通常主要指絕緣柵型中的MOS型（Metal Oxide Semiconductor FET），簡稱功率MOSFET(Power MOSFET)。結型功率場效應晶體管一般稱作靜電感應晶體管（Static Induction Transistor——SIT）。其特點是用柵極電壓來控制漏極電流，驅動電路簡單，需要的驅動功率小，開關速度快，工作頻率高，熱穩定性?xún)?yōu)于GTR，但其電流容量小，耐壓低，一般只適用于功率不超過10kW的電力電子裝置。

2.什么是VMOS管、DMOS管、TMOS管

什么是 MOSFET “MOSFET” 是英文 MetalOxide Semicoductor Field Effect Transistor 的縮寫，譯成中文是 “ 金屬氧化物半導體場效應管 ” 。

它是由金屬、氧化物 （SiO2 或 SiN） 及半導體三種材料制成的器件。 所謂功率 MOSFET(Power MOSFET) 是指它能輸出較大的工作電流 （ 幾安到幾十安 ） ，用于功率輸出級的器件。

MOSFET 的結構 圖 1 是典型平面 N 溝道增強型 MOSFET 的剖面圖。它用一塊 P 型硅半導體材料作襯底 （ 圖 la） ，在其面上擴散了兩個 N 型區 （ 圖 lb） ，再在上面覆蓋一層二氧化硅 （SiQ2） 絕緣層 （ 圖 lc） ，最后在 N 區上方用腐蝕的方法做成兩個孔，用金屬化的方法分別在絕緣層上及兩個孔內做成三個電極： G（ 柵極 ） 、S（ 源極 ） 及 D（ 漏極 ） ，如圖 1d 所示。

從圖 1 中可以看出柵極 G 與漏極 D 及源極 S 是絕緣的， D 與 S 之間有兩個 PN 結。一般情況下，襯底與源極在內部連接在一起。

圖 1 是 N 溝道增強型 MOSFET 的基本結構圖。為了改善某些參數的特性，如提高工作電流、提高工作電壓、降低導通電阻、提高開關特性等有不同的結構及工藝，構成所謂 VMOS 、DMOS 、TMOS 等結構。

圖 2 是一種 N 溝道增強型功率 MOSFET 的結構圖。雖然有不同的結構，但其工作原理是相同的，這里就不一一介紹了。

請看：都是MOS管，只是工藝和參數不同。 。

3.如何正確掌握選擇MOSFET的技巧

MOSFET有兩大類型：N溝道和P溝道。在功率系統中，MOSFET可被看成電氣開關。當在N溝道MOSFET的柵極和源極間加上正電壓時，其開關導通。導通時，電流可經開關從漏極流向源極。漏極和源極之間存在一個內阻，稱為導通電阻RDS(ON)。必須清楚MOSFET的柵極是個高阻抗端，因此，總是要在柵極加上一個電壓。如果柵極為懸空，器件將不能按設計意圖工作，并可能在不恰當的時刻導通或關閉，導致系統產生潛在的功率損耗。當源極和柵極間的電壓為零時，開關關閉，而電流停止通過器件。雖然這時器件已經關閉，但仍然有微小電流存在，這稱之為漏電流，即IDSS。

第一步：選用N溝道還是P溝道

為設計選擇正確器件的第一步是決定采用N溝道還是P溝道MOSFET。在典型的功率應用中，當一個MOSFET接地，而負載連接到干線電壓上時，該MOSFET就構成了低壓側開關。在低壓側開關中，應采用N溝道MOSFET，這是出于對關閉或導通器件所需電壓的考慮。當MOSFET連接到總線及負載接地時，就要用高壓側開關。通常會(huì )在這個拓撲中采用P溝道MOSFET，這也是出于對電壓驅動的考慮。要選擇適合應用的器件，必須確定驅動器件所需的電壓，以及在設計中最簡易執行的方法。下一步是確定所需的額定電壓，或者器件所能承受的最大電壓。額定電壓越大，器件的成本就越高。根據實踐經驗，額定電壓應當大于干線電壓或總線電壓。這樣才能提供足夠的保護，使MOSFET不會(huì )失效。就選擇MOSFET而言，必須確定漏極至源極間可能承受的最大電壓，即最大VDS。知道MOSFET能承受的最大電壓會(huì )隨溫度而變化這點十分重要。設計人員必須在整個工作溫度范圍內測試電壓的變化范圍。額定電壓必須有足夠的余量覆蓋這個變化范圍，確保電路不會(huì )失效。設計工程師需要考慮的其他安全因素包括由開關電子設備（如電機或變壓器）誘發的電壓瞬變。不同應用的額定電壓也有所不同；通常，便攜式設備為20V、FPGA電源為20~30V、85~220VAC應用為450~600V。

第二步：確定額定電流

第二步是選擇MOSFET的額定電流。視電路結構而定，該額定電流應是負載在所有情況下能夠承受的最大電流。與電壓的情況相似，設計人員必須確保所選的MOSFET能承受這個額定電流，即使在系統產生尖峰電流時。兩個考慮的電流情況是連續模式和脈沖尖峰。在連續導通模式下，MOSFET處于穩態，此時電流連續通過器件。脈沖尖峰是指有大量電涌（或尖峰電流）流過器件。一旦確定了這些條件下的最大電流，只需直接選擇能承受這個最大電流的器件便可。選好額定電流后，還必須計算導通損耗。在實際情況下，MOSFET并不是理想的器件，因為在導電過程中會(huì )有電能損耗，這稱之為導通損耗。MOSFET在“導通”時就像一個可變電阻，由器件的RDS(ON)所確定，并隨溫度而顯著變化。器件的功率耗損可由Iload2*RDS(ON)計算，由于導通電阻隨溫度變化，因此功率耗損也會(huì )隨之按比例變化。對MOSFET施加的電壓VGS越高，RDS(ON)就會(huì )越小；反之RDS(ON)就會(huì )越高。對系統設計人員來說，這就是取決于系統電壓而需要折中權衡的地方。對便攜式設計來說，采用較低的電壓比較容易（較為普遍），而對于工業設計，可采用較高的電壓。注意RDS(ON)電阻會(huì )隨著電流輕微上升。關于RDS(ON)電阻的各種電氣參數變化可在制造商提供的技術資料表中查到。 技術對器件的特性有著重大影響，因為有些技術在提高最大VDS時往往會(huì )使RDS(ON)增大。對于這樣的技術，如果打算降低VDS和RDS(ON)，那么就得增加晶片尺寸，從而增加與之配套的封裝尺寸及相關的開發成本。業界現有好幾種試圖控制晶片尺寸增加的技術，其中最主要的是溝道和電荷平衡技術。在溝道技術中，晶片中嵌入了一個深溝，通常是為低電壓預留的，用于降低導通電阻RDS(ON)。為了減少最大VDS對RDS(ON)的影響，開發過程中采用了外延生長柱/蝕刻柱工藝。例如，飛兆半導體開發了稱為SuperFET的技術，針對RDS(ON)的降低而增加了額外的制造步驟。這種對RDS(ON)的關注十分重要，因為當標準MOSFET的擊穿電壓升高時，RDS(ON)會(huì )隨之呈指數級增加，并且導致晶片尺寸增大。

4.常用的電力MOSFET有哪些

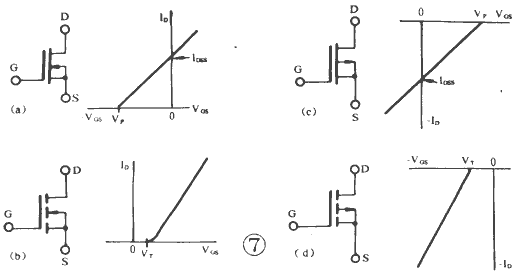

功率MOSFET可分為N溝道和P溝道兩種類型，目前使用最多的是N溝道增強型MOSFET。

由于功率MOSFET的特殊結構，其具有極高的輸入阻抗，再靜電較強的場合難以泄放電荷，易引起靜電擊穿。所以在運輸，存放，焊接，測試一定要采取必要的保護措施。

實際應用中常對功率MOSFET的柵極過電壓與漏源極過電壓進行保護，如RC吸收浪涌電壓，在感性負載上并聯二極管VD。MOSFET的過電流保護由電流互感器CT檢測過電流，從而切斷MOSFET的柵極信號，也可用電阻或霍爾元件替代CT。

功率MOSFET適用于并聯運行，并聯時應注意以下幾個方面。

1/并聯功率MOSFET的各柵極分別用電阻分開，柵極電路的輸出電阻應小于串入電阻值

2/在每個柵極引線上設置鐵氧體磁環，即在導線上套一小磁環形成有損耗阻尼環節

3/必要時在每個器件的漏柵之間接入幾百PF的小電容以改變耦合電壓的相位關系

4/在源極接入適當的電感

5/精心布局，使器件盡量做到完美對稱，連線盡量相等，并且盡量減短加粗，盡可能用多股絞線
