彩電原理(電視機的基本原理和結構?)
1.電視機的基本原理和結構?
電視機的基本工作原理是由于射頻信號在空中傳輸?shù)倪^(guò)程中要混入一些干擾信號并隨著傳輸距離的增大而衰減，電視機從有線或天線（RF-IN）接收到微弱的射頻電視信號后，首先要通過調諧器對它進行解調，經過放大、混頻和檢波，濾掉高頻載波分量，得到PAL、NTSC或SECAM制式的復合全電視信號。
電視機有以下幾個部分組成：
機殼、面板控制器、機芯（電路板）、顯像管、遙控手機等。
機芯由電源、信號處理、掃描電路、總線控制等四部分構成。其中：
一，電源是一個高效率的開關穩壓器，給整機提供能量。
二，信號處理部分又含有：高頻頭、圖像中放、解碼、視頻放大、伴音等電路。器作用是天線收到的信號進行變頻、放大 、解碼等處理形成圖像信號送到顯像管還原為圖像，音頻信號送到揚聲器還原為聲音。
三，掃描電路由場掃描與行掃描兩部分組成。作用是形成光柵，為出圖像打基礎。
四，總線控制器，本單元的功能是管理、控制電視機，保障機器正常工作，并協助用戶使用電視機。
2.電視機的原理
電視機的基本工作原理
由于射頻信號在空中傳輸?shù)倪^(guò)程中要混入一些干擾信號并隨著傳輸距離的增大而衰減，電視機從有線或天線（RF-IN）接收到微弱的射頻電視信號后，首先要通過調諧器對它進行解調，經過放大、混頻和檢波，濾掉高頻載波分量，得到PAL、NTSC或SECAM制式的復合全電視信號。從全電視信號中分離伴音信號和視頻信號。音頻信號經音頻電路處理后送揚聲器輸出。
視頻信號經視頻放大，并把亮度、色度信號分離開，得到Y(jié)C分量信號。最后，把YC分量信號轉換成YUV、進而轉換成RGB分量信號并送顯象管顯示。
在全電視信號中，由于色度信號占用了2.6MHz的帶寬，電視機的電子電路在亮度、色度信號分離處理時有的直接截取亮度低端約3MHz的信號。在這種情況下，雖然電視機的熒光屏可以達到水平約500線的分解率，實際從天線輸入的電視信號其水平分解率只有約260線。另外，不同頻道的信號強弱不同，最終反映到熒光屏上的圖像分解率也不同。
3.彩色電視機的基本原理是什么?
2.4 彩色電視機的基本原理
2.4.1 彩色的三要素：即亮度（指彩色光作用于人眼引起明暗程度的感覺，亮度與色光的能量及波長
的長短有關）、色調（即彩色光的顏色類別，比如紅色、綠色、藍色）、色飽和度（指顏色的深淺程度，
即顏色的濃度。同一色調的彩色光，飽和度越高，顏色就越深），它們可以確定任何一種彩色光。
2.4.2 三基色原理：將紅、綠、藍三種基本顏色按一定比例混合近似得到所需要的彩色的原理。
2.4.3 混色方法：空間混色法（利用人眼空間細節分辨力差的特點，將三種基色光在同一平面的對應
位置充分靠近，三個基色光點足夠小且近，人眼在稍遠處將會感到是三種基色光混合后所具有的顏色）、
時間混色法（利用人眼的視覺惰性，順序地讓三種基色光出現在同一表面的同一處，當相隔的時間間隔
足夠小時，人眼會感到這三種基色光是同時出現的，具有三種基色相加后所得顏色的效果）、生理混色
法（人的兩眼同時分別觀看不同顏色的同一彩色景物時，使之同時獲得兩種彩色印像， 兩種彩色印像在
大腦中產生相加混色的效果）。
2.4.4 亮度方程：Y=0.30R 十0.59G 十0.11B

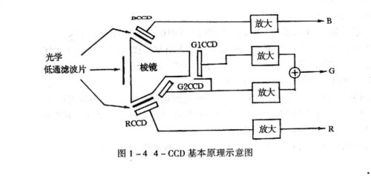

2.4.5 彩色圖像的攝取
要實現彩色電視發送，首先要將一幅彩色圖像分解為紅、綠、藍三幅基色圖像，以獲得三基色信號
R、G、B，這可以通過分色光學系統（包括物鏡、分色棱鏡、反射鏡等）及三個黑白攝像系統來完成。
2.4.6 彩色圖像的重現
為了重現彩色圖像，彩色電視接收機必須把收到的彩色全電視信號恢復成三基色電信號并還原成三
基色圖像，然后由顯像管將其顯示從而恢復原彩色圖像。
2.4.7 彩色制式：實現彩色編和解碼采用的標準，主要有PAL、NTSC、SECAM，中國是PAL-DK 制。
4.電視機的原理是什么?
三基色原理：選擇三種基色，將它們按不同的比例進行合成，就可以引起各種不同的彩色感覺，合成彩色的亮度由三個其色的亮度之和決定，而色度則由三個基色分量的比例決定，三個基色必須是相互獨立的，其中任一基色都不能由其它兩基色混合產生。
彩色電視常用三種基色按不同比例相加而獲得不同的彩色的方法，稱為相加法。
(1)將三種基色光按一定順序輪流投射到同一表面上，只要輪換速度足夠快，由于視覺惰性，人眼產生的彩色感覺就與三咱基色光直接混時相同，這種方法稱為時間混色法。電視技術中常用
的順序制彩色電視就是如此。
(2)將三種基色光分別投射到同一表面上鄰近的三個點上，只要這些點相距足夠近，由于人眼的分辨力有一定限度，就能夠產生三種基色光相混合的彩色感覺，這種方法稱為空間混色法，是同時制彩色電視的基礎。
(3)利用兩只眼睛同時分別觀看兩種不同彩色的同一幅圖像，也可以獲得混色效果，這是生理混色法。
恒定亮度原理：即在傳送電視信號的時候，為了保證和黑白電視兼容，同時又防止彩色信號對亮度信號的干擾，在具體傳送的時候?qū)⒘炼刃盘?hào)只包含亮度信息，而不包含色度信息，這樣就減少了亮度與色度的干擾，同時也保證了黑白電視與彩色電視的兼容，這種原理就稱為恒定亮度原理。
2、高頻混合原理：是指在全電視彩色信號中，彩色的細節部分人眼不能分辨，所以只用亮度信號的高頻成份去替代高頻的彩色細節部分，傳送彩色低頻信息，這種處理彩色信號的方式稱為高頻混合原理。
3、亮度信號與色差信號：在傳送彩色電視信號的時候，為了節省頻帶寬度，只傳送一個亮度信號和兩個色差信號
5.電視原理的介紹
本教材共7章，其中第1、第2章介紹彩色電視的基礎理論知識與電視傳像基本原理；第3章講述3種基本彩色電視傳輸制式的原理、編解碼力‘法和主要性能；第4章是廣播電視信號傳輸、廣播電視系統，包括衛星電視傳輸系統和電纜電視系統。第5章是集成電路彩色電視接收機，包括高頻調諧器、紅外遙控技術、中頻通道、伴音通道、亮度通道、彩色解碼電路。第6章是彩色電視掃描、顯像及多制式電視。第7章介紹數字電視系統的技術基礎，包括高清晰度電視。每章均附有習題和思考題。
6.彩電結構原理
液晶電視，也稱為L(zhǎng)CD電視，使用的是和筆記本電腦及臺式電腦平板顯示器相同的顯示技術。
是利用液狀晶體在電壓的作用下發光成像的原理。組成屏幕的液狀晶體有三種：紅、綠、藍，叫做三基色，它們按照一定的順序排列，通過電壓來刺激這些液狀晶體，就可以呈現出不同的顏色，不同比例的搭配可以呈現出千變?nèi)f化的色彩。
液晶電視屏幕由超過二百萬個紅、綠、藍三色液晶光閥組成，液晶光閥在極低的電壓驅動下被激活，此時位于液晶屏后的背光燈發出的光束從液晶屏通過，產生1024*768點陣（點距為0。297mm）、分辨率極高的圖像。
同時，先進的電子控制技術使液晶光閥產生1677萬種顏色變化（紅256*綠256*藍256），還原真實的亮度、色彩度，再現自然純真的畫面。 液晶顯像從根本上改變了傳統彩電以“行”為基礎的模擬掃描方式，實現了以“點”為基礎的數字顯示技術。
其生動的畫面是由一個造價不菲的特殊玻璃嵌板以及上面的晶體管生成的。不過這種電視價格昂貴，特別是超過40英寸的大尺寸液晶電視。
一些液晶電視在從側面觀看時，畫面也不是十分清楚。 目前國內市場上的液晶電視主要以15-32英寸為主， 40英寸以上的超大液晶電視也有銷售。
液晶電視的工作原理：液晶電視時采用背光（backlight）原理，使用燈管作為背光光源，通過輔助光學模組和液晶層對光線的控制來達到較為理想的顯示效果。 液晶是一種規則性排列的有機化合物，它是一種介于固體和液體之間的物質，目前一般采用的是分子排列最適合用于制造液晶顯示器的nematic細柱型液晶。
液晶本身并不能夠發光，它主要是通過因?yàn)殡妷旱母漠a(chǎn)生電場而使液晶分子排列產生變化來顯示圖像。 液晶屏材質：液晶屏幕的表面看似一片堅固的黑色屏幕，其實在這層屏幕上廠商都會加上一層特殊的涂層。
這層特殊涂層的主要功能就在于防止使用者在使用時所受到其它光源的反光以及炫光，同時加強液晶屏幕本身的色彩對比效果。不過因?yàn)楦鲝S商所使用的這層鍍膜材料也不盡相同，當然它的耐久程度也會因此有所差異。
因此使用者在清潔時，千萬不可隨意用任何堿性溶液或化學溶液擦拭屏幕表面。 液晶面板主要是由兩塊無鈉玻璃夾著一個由偏光板、液晶層和彩色慮光片構成的夾層所組成。
7.電視機的原理
來著看看吧：
本書為加強系統性、方便性，電路分析都圍繞同一新型機型（超級芯片康佳T2168K）展開。全書共分7章。其主要內容有：彩色電視機基本原理，彩色電視機的編碼與解碼原理，彩色電視接收機，彩色電視機電源電路，彩色電視機調試與故障維修，電視新技術，實驗與實訓。各章節內容重點突出，整體上由概念到理論再到實際，環環相扣，由淺入深。本書在內容上把電視技術原理與技術實踐有機地結合起來，對整機電路介紹、理論闡述和實際操作三部分的分量做了精心安排。
加強實踐教學是高職教育的一個重要特點，教材自始至終都注意體現這一特點。本書對電視機的檢修和實驗實訓專門安排兩章內容，將實驗實訓與理論相結合，強化對學生實際應用能力的培養。同時，也考慮到各校的實際情況，淡化教學設備對實驗實訓內容的束縛，使各?？筛鶕?jù)實際情況加以取舍。
本書可作為高等職業技術院校、教育學院、成人教育教材以及業余培訓教材，也可供電視機愛好者參考。
本書作為教材的參考學時數為60~80，教學時可根據學生基礎和專業要求做適當調整。
8.電視的工作原理（最好帶圖解）

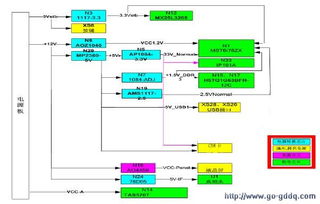

大致分以下幾大部分：電源、高頻頭、中放（包括AGC）、預視放、解碼、視放、同步分離、行場掃描、高壓產生、顯象管、伴音。
電源供各級電壓。高頻頭把高頻信號轉換為中頻信號。中放把中頻信號放大供預放使用。預放把中頻信號分為1圖象信號，供視放使用；2同步信號，共同分離使用；3音頻信號，供伴音使用；4AGC信號，供AGC使用。解碼的作用是從復合信號中取出色度信號，解出U、V信號，然后矩陣得到B信號，最后把RGB送到視放。視放是把圖象信號放大后推動顯象管。同步分離分離出行場同步信號，控制各自的行場震蕩。行場掃描的作用是推動偏轉線圈。高壓包用來產生高壓。顯象管用來顯像。伴音電路來放大聲音。
隔行掃描主要應用于電視信號的發送與接收中。它的特點是把每秒傳送25幅（幀）畫面用每秒傳送50次的方法來消除閃爍感，即一面?zhèn)魉蛢纱?，第一次掃描奇?shù)行，第二次掃描偶數行，因而稱為隔行掃描。采用這一制式的缺點是畫面清晰度稍差，且有輕微的閃爍感。逐行掃描主要應用于計算機的顯示器中。由于顯示器不受電視臺的發送方式限制，因而被廣泛采用。逐行掃描就是每幅畫面按1、2、3……行的順序掃描方式完成一幅畫面。為了提高畫面的清晰度，消除閃爍感，還可以增加掃描線數，目前顯示器的掃描線數一般為768行，因而會感到畫面非常細膩、清晰。 逐行掃描DVD又稱PDVD，首臺樣機于1998年問世，目前技術和產品均已成熟。它能夠應用數字視頻圖像處理技術產生480線的真正的逐行掃描信號，再通過電視機的視頻圖形陣列（VGA）輸入口或數字高清晰度電視接入口把信號送入彩電中，避免了普通DVD機隔行信號輸出造成的失真或缺損，與逐行掃描電視、數字高清晰度電視配合使用可以獲得勝似電影的美妙畫質。 所謂的“隔行掃描”是先把每一幅畫面的“奇場”或“偶場”（也是奇數/偶數）先從上到下或做左到右掃描完，然后再掃描這幅畫面的“偶場”或“奇場”（也是偶數/奇數）先從上到下或做左到右掃描完。所謂的“逐行掃描”的意思如果你仔細看過上面的內容就不難理解了，“逐行掃描”是在每一幅畫面都是從 “奇場”到“偶場”或是從“偶場”到“奇場”逐步逐步的掃描的，舉個簡單的例子：比如你的片子是“奇場”優先掃描的，那么就從每一幅畫面的開始到最后都是先：奇場-偶場-奇場-偶場。。 最后寫個事例圖出來，我們都舉例為奇場優先掃描的片子，看下面，例子中是視頻中的一幅畫面。 隔行掃描 奇場→奇場→奇場→奇場→奇場→奇場→奇場→偶場→偶場→偶場→偶場→偶場→偶 逐行掃描 奇場→偶場→奇場→偶場→奇場→偶場→奇場→偶場→奇場→偶場→奇場→偶場→奇
9.彩色電視機原理有哪些
由于射頻信號在空中傳輸?shù)倪^(guò)程中要混入一些干擾信號并隨著傳輸距離的增大而衰減，電視機從有線或天線（RF-IN）接收到微弱的射頻電視信號后，首先要通過調諧器對它進行解調，經過放大、混頻和檢波，濾掉高頻載波分量，得到PAL、NTSC或SECAM制式的復合全電視信號。
從全電視信號中分離伴音信號和視頻信號。音頻信號經音頻電路處理后送揚聲器輸出。
視頻信號經視頻放大，并把亮度、色度信號分離開，得到Y(jié)C分量信號。最后，把YC分量信號轉換成YUV、進而轉換成RGB分量信號并送顯象管顯示。
在全電視信號中，由于色度信號占用了2。 6MHz的帶寬，電視機的電子電路在亮度、色度信號分離處理時有的直接截取亮度低端約3MHz的信號。
在這種情況下，雖然電視機的熒光屏可以達到水平約500線的分解率，實際從天線輸入的電視信號其水平分解率只有約260線。另外，不同頻道的信號強弱不同，最終反映到熒光屏上的圖像分解率也不同。
電視機的大多數故障可以概括為三個方面：開機問題，圖像問題，聲音問題。電源指示燈狀態與開機問題密切相關，若是指示燈為紅色，那電視機沒問題，可能是沒按待機鍵，若指示燈不亮，就是電源板供電問題，若指示燈為藍色，就檢查U8的供電和晶體以及總線，若有問題就更換晶體檢修總線，沒問題就檢查L(zhǎng)VDS連接線，LVDS連接線有問題就重新連接，沒問題就檢查FLASH,FLASH有問題就升級或更換，沒問題就檢查L(zhǎng)VDS驅動板，LVDS驅動板有問題就更換新的。
圖像問題，出現無圖像或圖像異樣現象，首先檢查其他通道是否正常，有問題就更換LVDS電路或PDP模塊，沒問題就是圖像的哪路輸入有故障，檢查輸入通道中的元器件，有問題就更換，沒問題就可能是電視信號問題了，可以檢查高中頻電路和U8，或是等信號好了就沒問題了。 聲音問題是指無聲音或聲音小，可能是喇叭或耳機有問題，耳機有問題則檢查L(zhǎng)M833，喇叭有問題就換喇叭，如果都沒問題就檢查R314的30V供電，有問題就參看電源板30V供電回路，沒問題就多半是靜音電路問題，那么檢修靜音電路或查看伴音激勵信號輸出。
