三相異步電機(三相電)

1.三相電基礎知識

三相電

三相電表線路圖

三相交流電是電能的一種輸送形式，簡稱為三相電。三相交流電源，是由三個頻率相同、振幅相等、相位依次互差120°的交流電勢組成的電源。三相交流電的用途很多，工業中大部分的交流用電設備，例如電動機，都采用三相交流電，也就是經常提到的三相四線制。而在日常生活中，多使用單相電源，也稱為照明電。當采用照明電供電時，使用三相電其中的一相對用電設備供電，例如家用電器，而另外一根線是三相四線之中的第四根線，也就是其中的零線，該零線從三相電的中性點引出。

目錄

特征

區別

概念

三相電負載的接法

注意事項

能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；

以三相發電機作為電源，稱為三相電源；

以三相電源供電的電路，稱為三相電路；

U、V、W稱為三相，相與相之間的電壓是相電壓，電壓為380V;

相與中性線之間稱為線電壓，電壓是220V。

1，三相電源與單相電源的區別：發電機發出的電源都是三相的，三相電源的每一相與其中性點都可以構成一個單相回路為用戶提供電力能源。注意在這里交流回路中不能稱做正極或負極，應該叫線端（民用電中稱火線）和中性線（民用電中稱零線）。

2，按照規定，380伏（三相）的民用電源的中性點是不應該在進戶端接地的（在變壓器端接地，這個接地是考慮到不能因懸浮點位造成高于電源電壓的點位，用戶端的接地與變壓器端的接地在大地中是存在一定的電阻的），供電方式是一根火線和一根零線（中性點引出線）構成回路，在單相三芯的電源插孔中還接有一根接地線。這是考慮到漏電保護器功能的實現，（漏電保護器的工作原理是：如果有人體觸摸到電源的線端即火線，或電器設備內部漏電，這時電流從火線通過人體或電器設備外殼流入大地，而不流經零線，火線和零線的電流就會不相等，漏電保護器檢測到這部分電流差別后立刻跳閘保護人身和電器的安全，一般這個差流選擇在幾十毫安）如果，把電源的中性點直接接地（這在民用電施工中是不允許的），漏電保護器就失去了作用，不能保護人身和電器設備的短路了。

編輯本段概念

“三相電”的的概念是 ：線圈在磁場中旋轉時，導線切割磁力線會產生感應電動勢，它的變化規律可用正弦曲線表示。如果我們?nèi)∪齻€線圈，將它們在空間位置上互相差120度角，三個線圈仍舊在磁場中以相同速度旋轉，一定會感應出三個頻率相同的感應電動勢。由于三個線圈在空間位置互相差120度角，故產生的電流亦是三相正弦變化，稱為三相正弦交流電。工業設備許多地方采用三相供電，如三相交流電動機等。

任兩相之間的電壓都是380VAC，任一相對中性點的電壓都是220VAC。分為A相，B相，C相。線路上用L1,L2,L3來表示。（三相交流電因用途不同還有660VAC和6000VAC供電等）。

1.1 能產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路。U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V。相與中性點之間的電壓稱為相電壓，電壓是220V。零線與中性點聯接，和任意一條火線連接，用以提供單相電源.

編輯本段三相電負載的接法

分為三角形接法（符號△）和星形接法（符號Y）。

三角形接法的負載引線為三條火線和一條地線，三條火線之間的電壓為380V，任一火線對地線的電壓為220V;

Y形接法的負載引線為三條火線、一條零線和一條地線，三條火線之間的電壓為380V，任一火線對零線或?qū)Φ鼐€的電壓為220V。

三相電電器的總功率等于每相電壓乘以每相電流再乘于3，即總功率=電流*電壓（220V）*3(W=U*I*3)

2.2 三相電電表三相電電表有機械表、普通電子表、磁卡電子表三種，一般規格為： 1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100) （電壓3*380/220V~）。

Y型接法的示例如圖，六個燈泡全打開，三相平衡時，零線的電流為零，不平衡時，零線維持0電勢，上面會有電流。

電表的負荷，可通過選配不同變比的電感線圈以達到使用要求。如：規格為3x1(2)A的電表配電感線圈使用，選電感線圈變比為1:50，則每相可承載的最大額定電流為100A。

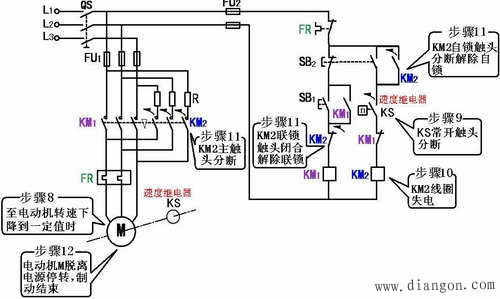

2.關于三相異步電動機各方面的知識,越全面越好

所謂三相，就是指電動機使用的電是三相電（三根火線的）。異步就是指電動機的轉子轉速與定子旋轉磁場的轉速不一致（不同步）。電動機極數分有二極（2800多轉/分）、四極（1400）、六極（960），八極、十極均為900轉/分以下。

三相電動易燒原因： 一、缺相（電動機工作時有一相電不接或接觸不良）。 二、電動機受潮。三、電動機掃膛（因軸承損壞轉子擦到定子）。 四、供電電壓過低。五、換向頻率過高。六、超負荷。七、維修時傷線、少線、不按原機線規換線、絕緣漆上的不夠。 三相電動機的繞組布線：一、有同心式布線、疊式、鏈式。二、形式有單層、雙層（雙層的一般為疊式：雙層迭式，單層也有疊式的）。三、接線法：一般四千瓦以下的為星形接線法，四千瓦以上的為三角形接線法。三相電動機分為單速機與多速機，多速機繞組布線較復雜

3.三相異步電動機基本結構與工作原理

電動機是一種把電能轉變?yōu)闄C械能的機械。它的基本原理是利用帶電導體和磁場間的相互作用而把電能變?yōu)闄C械能。

三相異步電動機主要是由定子和轉子兩部分構成，轉子有籠型及繞線轉子兩種。定子是用來產生磁場的，一般由定子鐵芯、定子繞組和外殼等主要部件組成。定子鐵芯一般由同形鐵芯沖片、齒壓板和壓圈等零件壓裝，定子與轉子之間有一個小氣隙。中小型三相異步電動機的氣隙一般為0.2~2mm。感應電動機結構如圖4-1所示。

圖4-1感應電動機結構圖

1.接線盒2.緊固件3.軸承外蓋4.軸承5.擋風板6.端蓋7.機座8.定子鐵芯9.轉子10.軸承內蓋11.軸用擋圈12.軸承外蓋

4.求三相異步電動機的各種知識

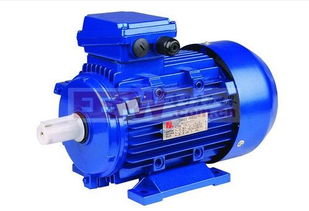

三相異步電動機

(1) 電動機不能起動 電動機不能起動，有鳴響或轉速偏低，這是最常見的故障。其原因比較多：電源斷線或保險絲熔斷，開關起動設備或定子線圈中有一相接觸不良或折線；或因炭刷卡滯在刷握中，沒有與滑環接觸；或定子電壓過低負荷過大等原因都會造成這些故障。處理的方法可用電壓表檢查電動機端電壓，如有一相斷電應檢查斷電的供電線、保險線具、開關和起動設備的觸頭，分別予以修理或更新處理。如果起動變阻器損壞，可用檢查燈或搖表檢查，找出故障進行修理；如發現負荷過大，則應減輕或更換容量較大的電動機。

(2)電動機過熱 原因過載或定子端電壓過高、過低，通風不良，也可能定子線圈中有斷線等。應有針對性地采取措施，如減輕負荷，調整機電壓至額定值，清除機體通風槽的油垢塵污等措施，斷線的予以修復。

(3)滑道上出現火花 原因是滑環上的壓力不足或炭刷和滑環臟污等，可用砂紙磨好，清洗刷握框，使炭刷不受阻滯，調節彈簧的壓力；也可用潔凈的布塊浸以少量汽油，清洗炭刷。若因滑環不圓有火花，可采取精車滑環磨光。

(4)電動機劇烈震動 原因多為安裝不良，基礎不牢，底腳螺絲不緊；也可能因轉子中的個別銅條拉斷或短路環斷裂。前者應查明改正，后者可更換新銅條，斷裂的可用銅焊修補。有時也因為轉動部分碰到固定部位。應檢查軸的磨損和定子與轉子間隙，采取精車轉子或更換磨損零件。

(5)電動機空載電流平衡，但數值大

1.故障原因①修復時，定子繞組匝數減少過多；②電源電壓過高；③Y接電動機誤接為Δ；④電機裝配中，轉子裝反，使定子鐵芯未對齊，有效長度減短；⑤氣隙過大或不均勻；⑥大修拆除舊繞組時，使用熱拆法不當，使鐵芯燒損。

2.故障排除①重繞定子繞組，恢復正確匝數；②設法恢復額定電壓；③改接為Y；④重新裝配；③更換新轉子或調整氣隙；⑤檢修鐵芯或重新計算繞組，適當增加匝數。

5.三相異步電動機的工作原理

評論1 ┆ 舉報

最佳答案此答案由提問者自己選擇，并不代表百度知道知識人的觀點

回答：longsox

學長

4月7日 01:24 這個問題就是三相異步電動機同名端（或稱為同極性端）的判別問題，首先應該用萬用表測量出三相互繞組中每相繞組的兩個線端，然后再判斷。具體方法可有如下三種：直流法、交流法和剩磁法。

一、直流法

直流法的具體步驟為：1.先用萬用表電阻檔分別找出三相繞組的各相兩個線頭；2.給各相繞組假設編號為U1、U2、V1、V2和W1、W2;3.按附圖a）的接線，觀察萬用表指針擺動情況。合上開關瞬間若指針正偏，則電池正極的線頭與萬用表負極（黑表棒）所接的線頭同為首端或尾端；若指針反偏，則電池正極的線頭與萬用表正極（紅表棒）所接的線頭同為首端或尾端；再將電池和開關接另一相的兩個線頭，進行測試，就可正確判別各相的首尾端。

二、交流法

給各相繞組假設編號為U1、U2、V1、V2和W1、W2，按附圖b）接線，接通電源。若燈滅，則兩個繞組相連接的線頭同為首端或尾端；若燈亮，則不是同為首端或尾端。

三、剩磁法

假設異步電動機存在剩磁。給各相繞組假設編號為U1、U2、V1、V2和W1、W2，按附圖c）接線，并轉動電動機轉子，若萬用表指針不動，則證明首尾端假設編號是正確的；若萬用表指針擺動則說明其中一相首尾端假設編號不對，應逐相對調重測，直至正確為止。（注意：若萬用表指針不動，還得證明電動機存在剩磁，具體方法是改變接線，使卻線號接反，轉動轉子后若指針仍不動，則說明沒有剩磁，若指針擺動則表明有剩磁）

揪錯 ┆ 評論 ┆ 舉報

6.電機基本知識是什么

小型三相異步電動機，通常包括H80-315MM的電機，其產量大、用途廣，在電網的總負荷中，它的用電量為40%左右。

六十年代初流行的為JO2系列電動機，該系列電機的功率等級、安裝尺寸與國際市場上的通用標準不同，另外該電機啟動轉矩較低和缺乏噪聲控制指標，因此現在我國現在使用的電機為Y系列電機。 該電機堅固耐用、安全可靠因此使用范圍越來越廣。

然而有些用戶使用的電機年損壞率高達5%，究其原因多半是選型不當、使用不妥、保護不善的緣故。因此本次講課的主要目的是：發現電機使用中發生的質量問題，妥善的解決。

小型異步電動機的體系 小型異步電動機可分為：基本系列、派生系列和專用系列。 基本系列----使用范圍廣、生產量大，是一種通用電機，如Y系列（IP44）小型三相異步電動機。

派生系列----按照不同的使用要求，在基本系列的基礎上做了部分改動，另部件與基本系列有較高的通用性和一定程度的統一性。派生系列有電氣派生（如高效電機，YX系列）、結構派生（如繞線轉子電動機YR系列）、特殊環境派生（隔爆型電動機，YB系列）等幾種。

專用系列-----與一般用途不同，具有特殊使用要求和特殊防護條件系列，如YZ、YZR冶金及起重用異步電動機。 。

7.三相異步交流電動機的工作原理

原發布者：jc_lxd

三相異步電動機的結構與工作原理5.1三相異步電動機實現電能與機械能相互轉換的電工設備總稱為電機。電機是利用電磁感應原理實現電能與機械能的相互轉換。把機械能轉換成電能的設備稱為發電機，而把電能轉換成機械能的設備叫做電動機。在生產上主要用的是交流電動機，特別三相異步電動機，因為它具有結構簡單、堅固耐用、運行可靠、價格低廉、維護方便等優點。它被廣泛地用來驅動各種金屬切削機床、起重機、鍛壓機、傳送帶、鑄造機械、功率不大的通風機及水泵等。對于各種電動機我們應該了解下列幾個方面的問題：（1）基本構造；（2）工作原理；（3）表示轉速與轉矩之間關系的機械特性；（4）起動、調速及制動的基本原理和基本方法；（5）應用場合和如何正確使用。5.1.1三相異步電動機的結構與工作原理1.三相異步電動機的構造三相異步電動機的兩個基本組成部分為定子（固定部分）和轉子（旋轉部分）。此外還有端蓋、風扇等附屬部分，如圖5-1所示。圖5-1三相電動機的結構示意圖1）.定子三相異步電動機的定子由三部分組成：2）.轉子三相異步電動機的轉子由三部分組成：鼠籠式電動機由于構造簡單，價格低廉，工作可靠，使用方便，成為了生產上應用得最廣泛的一種電動機。為了保證轉子能夠自由旋轉，在定子與轉子之間必須留有一定的空氣隙，中小型電動機的空氣隙約在0.2~1.0mm之間。2.三相異步電動機的轉動原理1）.基本原理為了說明三相異步電動機的工作原理

8.簡述：三相異步電動機的工作原理

1.概述 電動機是把電能轉換成機械能的設備。

在機械、冶金、石油、煤炭、化學、航空、交通、農業以及其他各種工業中，電動機被廣泛地應用著。隨著工業自動化程度不斷提高，需要采用各種各樣的控制電機作為自動化系統的元件，人造衛星的自動控制系統中，電機也是不可缺少的。

此外在國防、文教、醫療及日常生活中（現代化的家電工業中）電動機也愈來愈廣泛地應用起來。 2.結構及各部分的作用 一般電動機主要由兩部分組成：固定部分稱為定子，旋轉部分稱為轉子。

另外還有端蓋、風扇、罩殼、機座、接線盒等。 定子的作用是用來產生磁場和作電動機的機械支撐。

電動機的定子由定子鐵心、定子繞組和機座三部分組成。定子繞組鑲嵌在定子鐵心中，通過電流時產生感應電動勢，實現電能量轉換。

機座的作用主要是固定和支撐定子鐵心。電動機運行時，因內部損耗而發生的熱量通過鐵心傳給機座，再由機座表面散發到周圍空氣中。

為了增加散熱面積，一般電動機在機座外表面設計為散熱片狀。 電動機的轉子由轉子鐵心、轉子繞組和轉軸組成。

轉子鐵心也是作為電動機磁路的一部分。轉子繞組的作用是感應電動勢，通過電流而產生電磁轉矩。

轉軸是支撐轉子的重量，傳遞轉矩，輸出機械功率的主要部件。 3.原理 電動機的工作原理是建立在電磁感應定律、全電流定律、電路定律和電磁力定律等基礎上的。

圖6-10-1是三相交流異步電動機轉子轉動的原理圖（圖中只示出兩根導條），當磁極沿順時針方向旋轉，磁極的磁力線切割轉子導條，導條中就感應出電動勢。電動勢的方向由右手定則來確定。

因為運動是相對的，假如磁極不動，轉子導條沿逆時針方向旋轉，則導條中同樣也能感應出電動勢來。在電動勢的作用下，閉合的導條中就產生電流。

該電流與旋轉磁極的磁場相互作用，而使轉子導條受到電磁力F，電磁力的方向可用左手定則確定。由電磁力進而產生電磁轉矩，轉子就轉動起來。

4.分類 按其功能可分為驅動電動機和控制電動機；按電能種類分為直流電動機和交流電動機；從電動機的轉速與電網電源頻率之間的關系來分類可分為同步電動機與異步電動機；按電源相數來分類可分為單相電動機和三相電動機；按防護型式可分為開啟式、防護式、封閉式、隔爆式、防水式、潛水式；按安裝結構型式可分為臥式、立式、帶底腳、帶凸緣等；按絕緣等級可分為E級、B級、F級、H級等。 5.檢驗標準 電動機的檢驗標準在國際上廣泛采用的是國際電工委員會（IEC）的現行有效標準。

我國電動機生產的國內標準主要是國家標準和行業標準。常用的標準有：GB755《旋轉電機基本技術要求》；GB10068《旋轉電機振動測定方法及限值》；GB10069《旋轉電機噪聲測定方法及限值》；GB1032《三相異步電動機試驗方法》；GB1029《三相同步電機試驗方法》；GB5171《小功率電動機通用技術要求》；JB1136《微型單相交流串激電動機和試驗方法》；ZBK22007-88《Y系列三相異步電動機技術條件》等。

6.檢驗 電動機的性能檢驗分為檢查試驗和型式試驗兩大類。 （1）檢查試驗項目包括： A.繞組對接地端及繞組相互之間的絕緣電阻的測定； B.耐電壓試驗； C.繞組在實際冷態下直流電阻的測定； D.電動機的空載試驗； E.電動機的堵轉試驗； F.空載特性及運行平滑程度檢查（軸承應平穩輕快，無停滯現象，聲音均勻和諧而無有害雜音）； G.相序檢查； H.直流，單相串激，交流整流子電機的火花試驗； I.直流電動機固有轉速調整率的測定； J.銘牌和接地標志檢查； K.外觀及外部裝配質量檢查（油漆、吊環、螺栓、接線盒等）； L.？包裝檢查（內外包裝強度，防潮措施，包裝內的定位措施，隨機文件及附件，中性包裝因素的考核）； M.各類電機產品技術條件規定的其他檢查試驗項目。

N.各類電機產品技術條件規定的其他檢查試驗項目。 （2）遇到下述情況之一者，必須進行型式試驗： ①制造廠家首次試制或小批量生產時； ②電動機設計或工藝發生重大變動時； ③當出廠試驗結果與從前進行的型式試驗結果發生不可容許的偏差時； ④成批的電動機定期抽試，至少每年一次。

（3）產品型式試驗內容： ①溫升負載試驗； ②噪聲、振動的測定； ③防護等級報告檢查； ④產品技術條件要求的其他型式試驗項目。
