控制電路梯形圖的(PLC梯形圖如何快速學習)
1.PLC梯形圖如何快速學習
1、興趣。
2、先學習硬件電路知識，建議你買一本《電氣控制與電機拖動技術》。
3、買一本PLC基礎知識的書籍，看指令。先別管懂不懂，把指令先看完。
4、熟悉一下編程軟件。
5、試著編一些簡單的程序。
6、如果條件允許的話，最好將自己編的這些程序下載到PLC中試一下，感受一下。也可以利用仿真軟件進行仿真。
7、多與別人交流經驗。
8、多編程，多練習。調試或仿真是經常會出現各種各樣的問題，當你每解決一個問題就意味著你進了一步。
9、加油吧！祝你成功?。?/p>
2.PLC的基礎知識
PLC是一種專門為在工業環境下應用而設計的數字運算操作的電子裝置。
它采用可以編制程序的存儲器，用來在其內部存儲執行邏輯運算、順序運算、計時、計數和算術運算等操作的指令，并能通過數字式或模擬式的輸入和輸出，控制各種類型的機械或生產過程。PLC及其有關的外圍設備都應該按易于與工業控制系統形成一個整體，易于擴展其功能的原則而設計。
PLC的基本構成 概述 從結構上分，PLC分為固定式和組合式（模塊式）兩種。固定式PLC包括CPU板、I/O板、顯示面板、內存塊、電源等，這些元素組合成一個不可拆卸的整體。
模塊式PLC包括CPU模塊、I/O模塊、內存、電源模塊、底板或機架，這些模塊可以按照一定規則組合配置。 PLC實質是一種專用于工業控制的計算機，其硬件結構基本上與微型計算機相同，基本構成為：電源 PLC的電源用于為PLC各模塊的集成電路提供工作電源，在整個系統中起著十分重要的作用。
如果沒有一個良好的、可靠的電源系統是無法正常工作的，因此PLC的制造商對電源的設計和制造也十分重視。一般交流電壓波動在+10%(+15%)范圍內，可以不采取其它措施而將PLC直接連接到交流電網上去。
同時，有的還為輸入電路提供24V的工作電源。電源輸入類型有：交流電源（220VAC或110VAC），直流電源（常用的為24VDC）。
中央處理單元（CPU） 中央處理單元（CPU）是PLC的控制中樞，是PLC的核心起神經中樞的作用，每套PLC至少有一個CPU。它按照PLC系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據；檢查電源、存儲器、I/O以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤。
當PLC投入運行時，首先它以掃描的方式接收現場各輸入裝置的狀態和數據，并分別存入I/O映象區，然后從用戶程序存儲器中逐條讀取用戶程序，經過命令解釋后按指令的規定執行邏輯或算數運算的結果送入I/O映象區或數據寄存器內。等所有的用戶程序執行完畢之后，最后將I/O映象區的各輸出狀態或輸出寄存器內的數據傳送到相應的輸出裝置，如此循環運行，直到停止運行。
為了進一步提高PLC的可靠性，近年來對大型PLC還采用雙CPU構成冗余系統，或采用三CPU的表決式系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。
CPU速度和內存容量是PLC的重要參數，它們決定著PLC的工作速度，IO數量及軟件容量等，因此限制著控制規模。存儲器 存放系統軟件的存儲器稱為系統程序存儲器。
存放應用軟件的存儲器稱為用戶程序存儲器。輸入輸出接口電路（I/O模塊） PLC與電氣回路的接口，是通過輸入輸出部分（I/O）完成的。
I/O模塊集成了PLC的I/O電路，其輸入暫存器反映輸入信號狀態，輸出點反映輸出鎖存器狀態。輸入模塊將電信號變換成數字信號進入PLC系統，輸出模塊相反。
I/O分為開關量輸入（DI），開關量輸出（DO），模擬量輸入（AI），模擬量輸出（AO）等模塊。 1.現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是PLC與現場控制的接口界面的輸入通道。
2.現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用PLC通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。 常用的I/O分類如下： 開關量：按電壓水平分，有220VAC、110VAC、24VDC，按隔離方式分，有繼電器隔離和晶體管隔離。
模擬量：按信號類型分，有電流型（4-20mA,0-20mA）、電壓型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。除了上述通用IO外，還有特殊IO模塊，如熱電阻、熱電偶、脈沖等模塊。
按I/O點數確定模塊規格及數量，I/O模塊可多可少，但其最大數受CPU所能管理的基本配置的能力，即受最大的底板或機架槽數限制。底板或機架 大多數模塊式PLC使用底板或機架，其作用是：電氣上，實現各模塊間的聯系，使CPU能訪問底板上的所有模塊，機械上，實現各模塊間的連接，使各模塊構成一個整體。
功能模塊 如計數、定位等功能模塊 通信模塊 如以太網、RS485、Profibus-DP通訊模塊等 編程設備 編程器是PLC開發應用、監測運行、檢查維護不可缺少的器件，用于編程、對系統作一些設定、監控PLC及PLC所控制的系統的工作狀況，但它不直接參與現場控制運行。小編程器PLC一般有手持型編程器，目前一般由計算機（運行編程軟件）充當編程器。
人機界面 最簡單的人機界面是指示燈和按鈕，液晶屏（或觸摸屏）式的一體式操作員終端應用越來越廣泛，由計算機（運行組態軟件）充當人機界面非常普及。編輯本段 PLC的特點 可靠性高，抗干擾能力強 PLC用軟件代替大量的中間繼電器和時間繼電器，僅剩下與輸入和輸出有關的少量硬件，接線可減少到繼電器控制系統的1/10~1/100，因觸點接觸不良造成的故障大為減少。
高可靠性是電氣控制設備的關鍵性能。PLC由于采用現代大規模集成電路技術，采用嚴格的生產工藝制造，內部電路采取了先進的抗干擾技術，具有很高的可靠性。
例如三菱公司生產的F系列PLC平均無故障時間高達30萬小時。一些使用冗余CPU的PLC的平均無故障工作時間則更長。
從PLC的機外電路來說。
3.plc基礎知識
在自動化控制領域，PLC是一種重要的控制設備。
目前，世界上有200多廠家生產300多品種PLC產品，應用在汽車（23%）、糧食加工（16.4%）、化學/制藥（14.6%）、金屬/礦山（11.5%）、紙漿/造紙（11.3%）等行業。為了使各位初學者更方便地了解PLC，本文對PLC的發展、基本結構、配置、應用等基本知識作一簡介，以期對各位網友有所幫助。
一、PLC的發展歷程 在工業生產過程中，大量的開關量順序控制，它按照邏輯條件進行順序動作，并按照邏輯關系進行連鎖保護動作的控制，及大量離散量的數據采集。傳統上，這些功能是通過氣動或電氣控制系統來實現的。
1968年美國GM（通用汽車）公司提出取代繼電氣控制裝置的要求，第二年，美國數字公司研制出了基于集成電路和電子技術的控制裝置，首次采用程序化的手段應用于電氣控制，這就是第一代可編程序控制器，稱Programmable Controller(PC)。個人計算機（簡稱PC）發展起來后，為了方便，也為了反映可編程控制器的功能特點，可編程序控制器定名為Programmable Logic Controller(PLC)，現在，仍常常將PLC簡稱PC。
PLC的定義有許多種。國際電工委員會（IEC）對PLC的定義是：可編程控制器是一種數字運算操作的電子系統，專為在工業環境下應用而設計。
它采用可編程序的存貯器，用來在其內部存貯執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，并通過數字的、模擬的輸入和輸出，控制各種類型的機械或生產過程?？删幊绦蚩刂破骷捌溆嘘P(guān)設備，都應按易于與工業控制系統形成一個整體，易于擴充其功能的原則設計。
上世紀80年代至90年代中期，是PLC發展最快的時期，年增長率一直保持為30~40%。在這時期，PLC在處理模擬量能力、數字運算能力、人機接口能力和網絡能力得到大幅度提高，PLC逐漸進入過程控制領域，在某些應用上取代了在過程控制領域處于統治地位的DCS系統。
PLC具有通用性強、使用方便、適應面廣、可靠性高、抗干擾能力強、編程簡單等特點。PLC在工業自動化控制特別是順序控制中的地位，在可預見的將來，是無法取代的。
二、PLC的構成 從結構上分，PLC分為固定式和組合式（模塊式）兩種。固定式PLC包括CPU板、I/O板、顯示面板、內存塊、電源等，這些元素組合成一個不可拆卸的整體。
模塊式PLC包括CPU模塊、I/O模塊、內存、電源模塊、底板或機架，這些模塊可以按照一定規則組合配置。 三、CPU的構成 CPU是PLC的核心，起神經中樞的作用，每套PLC至少有一個CPU，它按PLC的系統程序賦予的功能接收并存貯用戶程序和數據，用掃描的方式采集由現場輸入裝置送來的狀態或數據，并存入規定的寄存器中，同時，診斷電源和PLC內部電路的工作狀態和編程過程中的語法錯誤等。
進入運行后，從用戶程序存貯器中逐條讀取指令，經分析后再按指令規定的任務產生相應的控制信號，去指揮有關的控制電路。CPU主要由運算器、控制器、寄存器及實現它們之間聯系的數據、控制及狀態總線構成，CPU單元還包括外圍芯片、總線接口及有關電路。
內存主要用于存儲程序及數據，是PLC不可缺少的組成單元。 在使用者看來，不必要詳細分析CPU的內部電路，但對各部分的工作機制還是應有足夠的理解。
CPU的控制器控制CPU工作，由它讀取指令、解釋指令及執行指令。但工作節奏由震蕩信號控制。
運算器用于進行數字或邏輯運算，在控制器指揮下工作。寄存器參與運算，并存儲運算的中間結果，它也是在控制器指揮下工作。
CPU速度和內存容量是PLC的重要參數，它們決定著PLC的工作速度，IO數量及軟件容量等，因此限制著控制規模。 四、I/O模塊 PLC與電氣回路的接口，是通過輸入輸出部分（I/O）完成的。
I/O模塊集成了PLC的I/O電路，其輸入暫存器反映輸入信號狀態，輸出點反映輸出鎖存器狀態。輸入模塊將電信號變換成數字信號進入PLC系統，輸出模塊相反。
I/O分為開關量輸入（DI），開關量輸出（DO），模擬量輸入（AI），模擬量輸出（AO）等模塊。 開關量是指只有開和關（或1和0）兩種狀態的信號，模擬量是指連續變化的量。
常用的I/O分類如下： 開關量：按電壓水平分，有220VAC、110VAC、24VDC，按隔離方式分，有繼電器隔離和晶體管隔離。 模擬量：按信號類型分，有電流型（4-20mA,0-20mA）、電壓型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。
除了上述通用IO外，還有特殊IO模塊，如熱電阻、熱電偶、脈沖等模塊。 按I/O點數確定模塊規格及數量，I/O模塊可多可少，但其最大數受CPU所能管理的基本配置的能力，即受最大的底板或機架槽數限制。
五、電源模塊 PLC電源用于為PLC各模塊的集成電路提供工作電源。同時，有的還為輸入電路提供24V的工作電源。
電源輸入類型有：交流電源（220VAC或110VAC），直流電源（常用的為24VAC）。 六、底板或機架 大多數模塊式PLC使用底板或機架，其作用是：電氣上，實現各模塊間的聯系，使CPU能訪問底板上的所有模塊，機械上，實現各模塊間的。
4.plc基本知識簡介
可編程控制器，工控入門基礎。
以CPU為中心，綜合計算機技術，自動控制技術，通訊技術發展起來的新型工業自動裝置。··省去大量開關量，繼電器，I/O點數進出，模塊式，整體式。
PLC軟件編程基于Windows的編程語言標準，編程語言五種，指令表 梯形圖，順序功能圖，功能塊圖，結構化文本，梯形圖為常用編程語言。PLC的指令系統有：基本指令，定時器/計數器指令，移位指令，傳送指令，比較指令，轉換指令，BCD運算指令，二進制運算指令，增量/減量指令，邏輯運算指令，特殊運算指令等。
可以轉換編程語言。PLC可以與人機界面，觸摸頻，伺服運動系統，變頻器，軟啟動，DCS，數控設備等， 起到主控作用。
具體見學習加實習。
5.PLC基礎知識有哪些啊
首先 買本關于PLC的書 （建議買一本《電氣控制與PLC應用技術》看一下，這本書前半部分談一些電控柜中常用的電氣元件及基本電路，后半部分講了PLC的應用。
應該適合可，可以去書店看看。）然后 手上有個PLC 然后 根據書上的例子 自己琢磨個小項目 實現一個功能最后 實踐出真知 自己獨立做個PLC項目 項目完成了 PLC也就掌握了 西門子200系列的小PLC很適合新手學習 比較容易上手首先要了解電工知識、了解電器如果去控制，了解各種執行機構，然后就是了解PLC的工作方式，輸入輸出回路，最后了解相應的工藝。
1、學習PLC首先要選好學習那一個廠家的PLC，日系的 PLC內部軟件集成度高應用簡單.早期的OMRON、三菱應 用比較多、現在由于貿易和國際間的合作關系應用西門 子PLC、羅克韋爾的多一點，（盡管說學一種品牌學精深 了，其他的也會很快上手，但人的精力是有限的，一定 要把有限的精力用在應用最廣泛、有潛力、有發展的一 個方向上，不過對于各個牌子的PLC都有所了解，包括進 口的，國產的，這些都有相對應了解，對于每個PLC的特 性，優點缺點，這些有更好的了解，那么以后將是市場 上不可多得的人才。）2、PLC并不是一門單一的編程技術，它是一門系統專業 課程。
PLC可以廣義的認為是一臺背嵌入操作系統的高可 靠性PC機。首先需要精深PLC本身的編程語言梯形圖、語 句表語言。
達到這個水平你只能讀懂編好的程序，并可 以設計一些工程需要程序。在這行業還需要應用VB、VC ++實現串口的通信，集散控制系統。
在一些大型程序 中還需要用到數據庫的知識。（PLC入門很快但要不斷進 取努力。）
3、PLC是一門側重應用方向的學科。所以要多一點實踐 。
不要看不起小的項目，在其中你能總結出設計程序的 邏輯思維方法。在總結中不斷進步。
例如每次到現場調 試的話，調用下現場的程序進行查看，從中了解下，程 序的構造，和其它的程序有什么不同和特性，那么進步 的話就比較快了，祝您好運。
6.如何能盡快的掌握plc的基礎知識

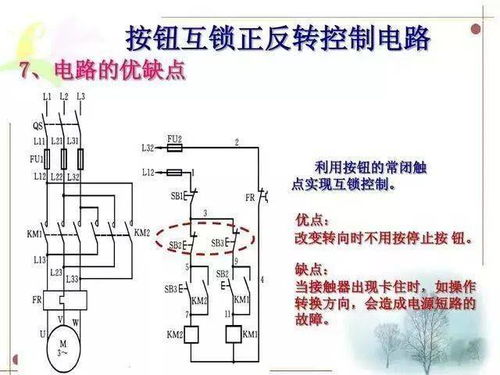

、學習PLC首先應該了解強電電路中繼電器，接觸器等元件的工作原理，能看懂一般的繼電器控制圖，然后自己動手畫繼電器控制圖，可以先從簡單的電機正反轉控制練起。有條件可以實際動手接線，自己配置一個電動機正反轉控制電路。 繼電器的組成大致為：線圈，主觸點，輔助觸點（當然還有鐵芯等），線圈得電產生磁場，帶動觸點動作（常閉點斷開，常開點閉合）。網上很多介紹繼電器的文章與圖紙，有時間也可去機電商店假裝賣繼電器，拿一個實物看看。 別認為繼電器控制簡單，沒練過真不一定能做對或是做的很完善！
2、補一下二極管，三極管等電子基礎知識。不想深學最起碼也得知道二極管的單向?qū)щ娦裕龢O管的NPN,PNP的大致工作原理，看到有二極管，三極管的圖紙知道電流的流向。
3、了解一下PLC的外觀，輸入點如何排列，輸出點如何排列，其標號規則是什么？比如說有X0,X1,Y0,Y1，公共端COM。還是可以去店鋪假裝購買，拿一個實物看看。
4、了解PLC的輸入、輸出內部構成，只有了解內部構成，您才能真正知道PLC應該如何進行外圍連接，比如如何在輸入接一個開關，輸出控制一個繼電器應該如何接線。PLC隨箱帶的說明書上都有。好好看看此說明書，保存好此說明書，在您學習了一段時間后，再看一遍！
5、買一本PLC編程手冊，實在不舍得花錢，就網上下載一下。看編程手冊可以先通讀一遍，不管懂不懂，先混一個大致概念！
6、下載一個編程軟件，F(xiàn)X編程軟件網上很多網頁提供下載，中華工控網，中國工控網也都有。
7、買一個PLC，那怕是二手的，那怕是輸出點全部是壞的（輸入點總要留一個好的，接線實際感覺一下PLC對外部信號的反映），只要能輸入程序，能運行程序，您就可以利用編程軟件來監測您的程序運行情況，對PLC如何運行程序有了實際印象。沒有此實際操作，您永遠感覺在霧中。
8、找一個自動化公司去學徒，自信點！有活就主動接下來，然后努力去查相關的資料，帶著問題再去讀編程手冊。毛主席不是說過：書初讀厚，再讀薄，再再讀更厚嘛。別怕做不好被炒，得到一點經驗是一點，反正您還年輕，換著公司學！
總結：要想學習必須理論聯系實際才能更上一層！??！
1.首先要學會看電氣的梯形圖，自己學者繪圖.
2.買一本學PLC的基礎教學書籍，最好能帶教學光盤和PLC紡真軟件的，市場上很多.
3.自己準備一臺電腦，配置一般就行，但要能夠安裝PLC軟件的級別.
4.在網上下載一些PLC的相關資料（如WINCC入門/PLC入門）
5.虛心向會PLC的同事和朋友學習
6.如果單位有PLC的設備就好了，可以看到實物，要不就到二手市場買個二手的用.
7.堅持不懈，一定成功
7.PLC的基本常識有哪些
PLC是自動控制技術的核心產品。
據PLC的全球市場的領導者AB公司（現被ROCKWELL收購）的定義，“PLC是一種固態控制系統，有一個用戶可編程的內存，其中的指令可以用來實現特定的功能，如I/O控制邏輯，延時，計數，算法和數據處理?！?可編程控制器最早是用來代替硬接線的繼電器板的，由于這些繼電器板體積龐大而且接線復雜，每次控制方案改變都要重新接線，早期的PLC用邏輯關系來代替這些接線。
后來，PLC的功能被大大擴充了。過去，PLC適用于離散過程控制，如開關、順序動作執行等場所，但隨著PLC的功能越來越強大，現在的PLC也開始進入過程自動化領域，已經具有復雜數據運算、PID控制以及與企業商業系統的通訊功能。
PLC的基本硬件配置通常由CPU模塊、電源模塊、I/O模塊和通訊模塊組成，這些模塊通常有一個外殼，并且都插在一塊底板上，也有采用模塊之間的接口，而不用底板，模塊的安裝都在一個標準的DIN導軌上。對于規模較小的微型和小型PLC來說，以上模塊沒有單獨的外殼，電源、CPU和I/O板以線路板的形式被裝在同一個外殼之內。
除了以上的基本硬件配置外，PLC還包括人機界面、監控計算機、編程器（現在一般用普通的筆記本電腦代替），以及I/O擴展模塊和一些特殊模塊。 PLC通常根據CPU所帶的I/O點數的規模分為微型PLC、小型PLC、中型PLC、大型PLC、PC插卡式PLC以及PC兼容的PLC。
各種規模分類標準如下： 表1.1：典型PLC分類 PLC種類 外觀 典型I/O點數范圍 典型應用 微型PLC 固定I/O，磚塊式 513點 分布式系統，監控系統 PC插卡式PLC ISA或PCI總線卡式 >129點 機器控制，監控系統 PC兼容控制器 模塊式，大或小機架 >129點 機器控制，監控系統 根據最新的IEC61131-3的PLC的標準，PLC的編程方式通常分為文本方式和圖形方式；文本方式有指令集和結構文本兩種方式，圖形方式為梯形圖和功能塊圖方式。 圖2.1 梯形圖的概念 PLC的最基本和常用的編程方式是梯形圖方式。
梯形圖是一種程序，對設備的動作指令邏輯以一種類似在一個梯形（相當于線圈的母線）上的線圈來表示。在一個梯子上的線圈數通常是有限的，而每個線圈的動作的數量也是有限的。
在圖2.1中，示出了一個梯形圖，有N個線圈，每個線圈有三個功能動作。PLC在由最上面的線圈1開始解釋和執行該梯形圖，先執行功能1，然后移到線圈2，執行線圈2的功能1，然后移到線圈3、4、，。
直到線圈N，執行完線圈N的功能1后，返回到線圈1，執行功能2，這樣，當N個線圈上的三個動作執行完畢后，這個梯形圖的任務就算完成了。
新的PLC還有結構功能圖（SFC）和流程圖組態功能（FLOW-CHART BLOCK），但通常使用較少。 PLC通常都具備安全關機功能，指在掉電或故障時，整個PLC的關機是按照一定的安全順序進行停機的，保證PLC不會發生損壞。
通常，PLC在操作時，內部的運行程序有五個步驟組成：1） 執行自檢程序；2）寫I/O; 3）處理邏輯程序；4）讀I/O;5）處理通訊程序。見圖2.2。
圖2.2 PLC的程序操作步驟 每次PLC一上電，它就立即開始運行一系列的自檢程序，確認各部件可以正常工作，在自檢時，如果發現異常，它將自動關機，以防損壞。當所有的自檢程序通過后，就執行步驟2，同時，啟動看門狗定時器以防系統失敗，看門狗定時器監視CPU送出的信號，只要能夠收到該信號，表示系統正常，一旦收不到該信號，則PLC就知道有問題發生，PLC執行什么動作取決于編程時對它的規定。
步驟2指將輸出緩沖器的I/O數據輸出到I/O模塊中去。這些數據是經過處理的，因此其會將I/O點設置在一個合適的狀態，PLC在試圖讀取I/O之前總是先執行這個指令，以確保它開始于一個正確的狀態。
步驟3的邏輯解析指對梯形圖的解析。PLC從邏輯圖的最上端的線圈開始先執行第一個功能，然后到第2個線圈的第一個功能，當所有的線圈的第一個功能解析完后，又回到第一個線圈開始解析第二個功能，這樣依次，直到梯形圖中所有的線圈的所有功能都解析完。
步驟4：一旦所有的梯形圖程序解析完畢，就開始執行步驟4，即讀取I/O模塊的信號。這時，送到I/O模塊和來自I/O模塊的信息都會被檢驗兩次，以確認在這一時刻的解釋無誤。
這一步完成后，PLC就進入步驟5，這一步檢查所有的外部通訊接口，比如計算機、人機界面、或任何形式的外部連接設備，此時，PLC也可以檢測到外部來的輸入信號。 到此，PLC執行完了一次掃描，圖2.2的每個步驟都執行一遍就稱為一次掃描。
從第二次掃描開始，只要不是剛開機，步驟1就可以不執行。因此，只要看門狗給出系統正常的信號，后面的掃描只執行步驟2到5。
有時，步驟5也可以不執行或者多個周期才執行一次，這樣，PLC的運行速度會快一些。 PLC比較擅長的領域是機器工具，機器人，自動裝配系統，物流系統，柔性制造單元和大量的其它的系統。
近年來，隨著PLC的CPU處理能力的提高，早已不局限于開關的的控制，也具備常規的PID控制的功能，PLC開始進入原來只有DCS才能進行的以模擬控制為主的連續流程領域。
8.PLC基礎知識簡介是什么
早期的可編程控制器稱作可編程邏輯控制器（Programmable Logic Controller,PLC），它主要用來代替繼電器實現邏輯控制。隨著技術的發展，這種采用微型計算機技術的工業控制裝置的功能已經大大超過了邏輯控制的范圍，因此，今天這種裝置稱作可編程控制器，簡稱PC。但是為了避免與個人計算機（Personal Computer）的簡稱混淆，所以將可編程序控制器簡稱PLC,plc自1966年美國數據設備公司（DEC）研制出現，現行美國，日本，德國的可編程序控制器質量優良，功能強大。
PLC的基本結構
PLC實質是一種專用于工業控制的計算機，其硬件結構基本上與微型計算機相同，基本構成為： a、電源 PLC的電源在整個系統中起著十分重要的作用。如果沒有一個良好的、可靠的電源系統是無法正常工作的，因此PLC的制造商對電源的設計和制造也十分重視。一般交流電壓波動在+10%(+15%)范圍內，可以不采取其它措施而將PLC直接連接到交流電網上去 b. 中央處理單元（CPU） 中央處理單元（CPU）是PLC的控制中樞。它按照PLC系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據；檢查電源、存儲器、I/O以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤。當PLC投入運行時，首先它以掃描的方式接收現場各輸入裝置的狀態和數據，并分別存入I/O映象區，然后從用戶程序存儲器中逐條讀取用戶程序，經過命令解釋后按指令的規定執行邏輯或算數運算的結果送入I/O映象區或數據寄存器內。等所有的用戶程序執行完畢之后，最后將I/O映象區的各輸出狀態或輸出寄存器內的數據傳送到相應的輸出裝置，如此循環運行，直到停止運行。 為了進一步提高PLC的可靠性，近年來對大型PLC還采用雙CPU構成冗余系統，或采用三CPU的表決式系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。 c、存儲器 存放系統軟件的存儲器稱為系統程序存儲器。 存放應用軟件的存儲器稱為用戶程序存儲器。 d、輸入輸出接口電路 1、現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是PLC與現場控制的接口界面的輸入通道。 2、現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用PLC通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。 e、功能模塊 如計數、定位等功能模塊 f、通信模塊 如以太網、RS485、Profibus-DP通訊模塊等
PLC的工作原理
一. 掃描技術 當PLC投入運行后，其工作過程一般分為三個階段，即輸入采樣、用戶程序執行和輸出刷新三個階段。完成上述三個階段稱作一個掃描周期。在整個運行期間，PLC的CPU以一定的掃描速度重復執行上述三個階段。 （一） 輸入采樣階段 在輸入采樣階段，PLC以掃描方式依次地讀入所有輸入狀態和數據，并將它們存入I/O映象區中的相應得單元內。輸入采樣結束后，轉入用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O映象區中的相應單元的狀態和數據也不會改變。因此，如果輸入是脈沖信號，則該脈沖信號的寬度必須大于一個掃描周期，才能保證在任何情況下，該輸入均能被讀入。 （二） 用戶程序執行階段 在用戶程序執行階段，PLC總是按由上而下的順序依次地掃描用戶程序（梯形圖）。在掃描每一條梯形圖時，又總是先掃描梯形圖左邊的由各觸點構成的控制線路，并按先左后右、先上后下的順序?qū)τ捎|點構成的控制線路進行邏輯運算，然后根據邏輯運算的結果，刷新該邏輯線圈在系統RAM存儲區中對應位的狀態；或者刷新該輸出線圈在I/O映象區中對應位的狀態；或者確定是否要執行該梯形圖所規定的特殊功能指令。 即，在用戶程序執行過程中，只有輸入點在I/O映象區內的狀態和數據不會發生變化，而其他輸出點和軟設備在I/O映象區或系統RAM存儲區內的狀態和數據都有可能發生變化，而且排在上面的梯形圖，其程序執行結果會對排在下面的凡是用到這些線圈或數據的梯形圖起作用；相反，排在下面的梯形圖，其被刷新的邏輯線圈的狀態或數據只能到下一個掃描周期才能對排在其上面的程序起作用。 在程序執行的過程中如果使用立即I/O指令則可以直接存取I/O點。即使用I/O指令的話，輸入過程影像寄存器的值不會被更新，程序直接從I/O模塊取值，輸出過程影像寄存器會被立即更新，這跟立即輸入有些區別。 （三） 輸出刷新階段 當掃描用戶程序結束后，PLC就進入輸出刷新階段。在此期間，CPU按照I/O映象區內對應的狀態和數據刷新所有的輸出鎖存電路，再經輸出電路驅動相應的外設。這時，才是PLC的真正輸出。
