李麗英電工講座(電工基礎至PLC學習視頻教程)

1.電工基礎至PLC學習視頻教程

PLC ( Programmable Logical Controller)可編程控制器在機電領域用的很廣，大部分設備或產線的自動化控制會用PLC單元或總線來完成。

現在的PLC編程，不管是三菱的還是西門子的，都很少用編程器了，都是直接在電腦上用專用軟件完成。所以，電腦的使用知識就不用說了，另外，必須要了解工業傳動過程，還要有比較好的電工電子學的基礎，理解繼電器的工作原理，知道各種傳感器的信號特點和應用。

要實現PLC總線結構的應用，還要知道必要的通訊知識。 PLC 也叫可編程控制器，要學好PLC的編程首先得學會PLC的組成和結構特點。

PLC輸入、輸出和控制器三部分組成，控制器是核心，輸入、輸出是關鍵。輸入、輸出有數字信號和模擬信號兩種，模擬信號的編程比較復雜。

PLC是很簡單的啊，梯形圖一目了然，那個常開，哪個長閉，還有定時，都不用象單片機里一樣再設定了，而且抗干擾能力也強，你要學，再弄懂程序含義后建議多看別人寫的程序，對你幫助很大，再說，PLC的內核就是單片機，另外你實在看不懂不是還有語句表嗎，和匯編有點接近，可以試試。 既然是從零開始，那就要學得非常仔細，因為細節決定許多問題，在由就是要學好硬件知識，這是學PLC變程的基礎。

然后一定要自己做實驗，把上面的例子都做了，千萬不要覺得辛苦，因為你是從零開始的。學編程還需要一點點天賦，悟性一定要好，平時可以再看看相關的論文，不一定要看懂，看出來他想干什莫就行了。

要想學好PLC，首先必須把低 PLC編程壓電器（電力拖動）的基礎學扎實，那么什么是低壓電器呢？低壓電器通常是指工作交流電壓小于1200V，直流電壓小于1500V的電路起控制作用的電路叫做低壓電器. 一 低壓電器的的分類： 1.按其用途或或所控制對象分類： （1）低壓配電電器 這類電器包括刀開關，轉換開關，熔斷器和 自動開關等.主要用于低壓配電系統中，要求在系統發生故障的情況下動作準確 ，工作可靠. （2）低壓控制電器 包括接觸器，控制繼電器，主令開關，啟動器和電磁鐵等.主要用于電力拖動自動控制系統和用電系統中，要求壽命長，體積小且工作可靠. 2.低壓電器按動作方式分類： （1）自動電器 自動電器是按照外來的信號或某個物理量的變化而自動動作的電器，如接觸器，繼電器等. （2）非自動電器 是通過人工或外力直接而操作而動的電器，如按鈕行程開關等. 3.按電器的執行機能分類： 按電器的執行機能可分為有觸點電器和無觸點電器.有觸點的電器包括開關，按鈕等.無觸點電器有晶閘管，IGBT管等. 二 主令電器 主令電器屬于控制電器，是用來發在指令的低壓操作電器. （1） 控制按鈕 控制按鈕是一種結構簡單，應用廣泛的主令電器.由按鈕帽，復位彈簧，橋式觸點和外殼組成. （2） 常開和常閉 定義：斷開時叫常開（動合），接通時叫常閉（動斷） 控制按鈕在外力的作用下，首先斷開常閉觸點，然后在接通常開觸點.復位時，常開觸點先斷開，常閉觸點后閉合.一般以紅色表示停止按鈕，綠色表示啟動按鈕. （3） 行程開關 行程開關又稱限位開關，一般由執行元件，操作及外殼組成，行程開關的種類很多，按結構分直動式，微動式，滾動式. （4） 霍而接近開關開關的結構工作原理 它主要由霍而元件，穩壓電路，放大器，施密特觸發器OC門等電路構成，通常集成在一個芯片上.當外加磁場強度超過規定的工作點時，OC門由高電阻態變?yōu)閷顟B(tài)，輸出變?yōu)榈碗娖剑斖饧哟艌鰪姸鹊陀卺尫劈c時，OC門重新變?yōu)楦咦钁B(tài)，輸出高電平.那什么是霍爾接進開關？定義：在一的距離（幾毫米至十幾毫米）內檢測物體有無的傳感器稱為接進開關. （5）光電開關 光電開關是用來檢測物體靠近，通過等狀態的光電傳感器.光電開關可分為遮斷型和反射型. PLC在工業自動化中現已經成了必不可少的一部分，它的應用較為廣泛，因它的使用簡單，穩定性好，功能比較強大，價格也為適中，他比一般的工控系統的成本相比要低的多，編程也較為方便，它可以用于溫度、邏輯、濕度、壓力、比量、運算、人機等很多種控制系統中，現代工業中80%都使用PLC控制的；如果PLC學好了找份好點的工作也并不為難事。 學習不是很難，對設備和自動化有些靈性就沒問題。

學好了三菱或西門子的PLC以后工作很好找，因為PLC在工業控制上應用很廣，可以在提供自動化設備的廠家工作，也可以在應用自動化設備的廠家工作，還可以專門做軟件和系統設計，只要你能獨擋一面，薪金很高的！在北京、天津就可以，天津的環境和機會更多些。

2.電工基礎是什么課程

這是電工基礎的目的也是內容

1、深刻理解電路模型的概念、電流、電壓及其參考方向的概念。熟練掌握電阻元件、電感元件、電容元件、理想電壓源、理想電流源的參數與電壓、電流關系。

2、熟練掌握基爾霍夫定理，熟練掌握無源線性電阻電路的等效電阻計算方法及電源等效變換。

3、熟練掌握求線性直流電阻電路的分析與計算方法；特別是能正確運用節點法、網孔法、支路電流法、疊加定理、戴維南定理和諾頓定理分析和解決問題。

4、掌握電容、電感元件的頻率特性及其儲能特征。

5、理解過渡過程，掌握換路定律，深刻理解時間常數的意義。

6、掌握直流激勵下的R—C串聯電路的零輸入響應/零狀態響應/全響應。

7、熟練掌握一階電路的三要素法。

8、熟練掌握正弦量的三要素、有效值、相位與相位差的概念。

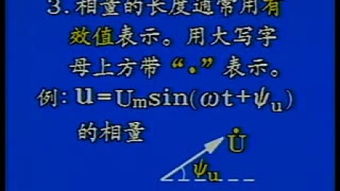

9、熟練掌握相量的概念和相量運算法則。

10、掌握電阻、電感、電容元件的相量模型，相量形式的基爾霍夫定理。

11、熟練掌握復阻抗、復導納的概念、功率的概念。

12、熟練掌握阻抗串、并聯電路的分析計算和作出相量圖。

一下是電工基礎教材比較統一的教學步驟

1 第一部分 電路的基本概念

2 第二部分 電路的分析方法

3 第三部分 電路中的過渡過程

4 第四部分 正弦交流電路

5 第五部分 互感耦合電路

希望可以幫大你。

3.電工知識大全

電工知識有電路、電源、負載、電流的基本概念、電壓的基本性質等。

1、電路

電流所經過的路徑叫電路。電路的組成一般由電源，負載和連接部分（導線，開關，熔斷器）等組成。

2、電源

電源是一種將非電能轉換成電能的裝置。

3、負載

負載是取用電能的裝置，也就是用電設備。

連接部分是用來連接電源與負載，構成電流通路的中間環節，是用來輸送，分配和控制電能的。

4、電流的基本概念

電荷有規則的定向流動，就形成電流，習慣上規定正電荷移動的方向為電流的實際方向。電流方向不變的電路稱為直流電路。

單位時間內通過導體任一橫截面的電量叫電流（強度），用符號I表示。

5、電壓的基本性質

(1) 兩點間的電壓具有惟一確定的數值。

(2)兩點間的電壓只與這兩點的位置有關，與電荷移動的路徑無關。

(3) 電壓有正，負之分，它與標志的參考電壓方向有關。

(4)沿電路中任一閉合回路行走一圈，各段電壓的和恒為零。

擴展資料：

通常電工分為：外線電工、內線電工、安裝電工、維修電工、運行值班電工、儀表電工等多種，他們之間各自獨立又互相聯系。

1、外線電工

外線電工是指從事架空線路、室外變配電裝置、電纜線路安裝的電工。一般大型的變配電站，外線電工較多。

2、內線電工

內線電工是指從事室內變配電裝置、室內照明及動力電氣線路、室內電氣設備及元件安裝的電工。如配電室內的高低壓開關柜、配電柜的安裝等。

3、調整試驗電工

調整試驗電工是指從事對電氣設備元件及線路進行調整試驗并進行送電試車、試運行的電工。
