1..箱變基礎做法
基礎土方的開挖+對于箱變基坑采用機械開挖，人工配合開挖清底的方法，開挖時基坑邊坡放坡.挖掘機開挖深度至持力層剩余的部分采用人工清底，直至開挖到預埋扁鋼底面，集水槽寬度為100mm。
本工程箱變基礎墊層采用100厚C15砼墊層，墊層施工時要采取措施保證墊層表面的平整度。本工程箱變基礎模板采用木模。
采用木模是用鋼管進行加固，施工過程中應嚴格控制基礎位置，防止模板發生位移。本工程箱變基礎底板采用C25混凝土，在澆筑過程中要樣按照砼澆筑操作規程進行，澆筑時震動棒插點要均勻，尤其是預埋扁鋼附近的砼，要確保震搗密實。
基礎砼澆筑后，表面收光，并形成一定坡度向基礎旁邊的集水槽，集水槽向排污口方向傾斜。
2.箱變的安裝以及基礎設計需要考慮哪些方面內容
箱變基礎也俗稱逆變器和箱式變壓器的建筑基礎。通過在箱變基礎上預埋鋼板，為逆變器安裝、箱變安裝提供平衡、穩定的基礎。在箱變基礎處有穿通電纜的通道，為匯流箱出線至逆變器進線提供隱蔽通道以及逆變器出線至箱變低壓側進線提供通道。
箱變就是箱體式變電站，簡單說就是把一個變電站裝到一個彩鋼板制作的房子中，這個箱體式變電站可以整體移動搬遷。最早的變電站是建在地面或地下的地面上，建成后不能整體搬遷，箱變就可以實現搬遷，箱變里面有變壓器、高壓配電柜或低壓配電柜等配電設施。箱變基礎就是這個箱體式變電站的安裝基礎，這個基礎按照箱變的尺寸、重量、電纜安裝、運行維護檢修等需要設計。
3.箱變的基礎一般是多大的
箱變基礎也俗稱逆變器和箱式變壓器的建筑基礎。
通過在箱變基礎上預埋鋼板，為逆變器安裝、箱變安裝提供平衡、穩定的基礎。在箱變基礎處有穿通電纜的通道，為匯流箱出線至逆變器進線提供隱蔽通道以及逆變器出線至箱變低壓側進線提供通道。
箱變就是箱體式變電站，簡單說就是把一個變電站裝到一個彩鋼板制作的房子中，這個箱體式變電站可以整體移動搬遷。最早的變電站是建在地面或地下的地面上，建成后不能整體搬遷，箱變就可以實現搬遷，箱變里面有變壓器、高壓配電柜或低壓配電柜等配電設施。
箱變基礎就是這個箱體式變電站的安裝基礎，這個基礎按照箱變的尺寸、重量、電纜安裝、運行維護檢修等需要設計。
4.箱式變壓器基礎是什么意思
箱式變壓器基礎，就是在周圍管道鋪設完成以后，針對每臺箱式變壓器建設的一個底部建筑結構，一般是結構外邊框和箱變外邊框等長等寬，磚砌，頂部鋼筋砼圈梁，上面和四角設有預埋件，上平面必須光滑平整，內外水泥粉光壓實。
深度各個廠家要求不同。許繼的深度要求是2.3米，創新的要求是1.8米，祥和的要求是2米。
因?yàn)楹笃陔娎|的接入和維修需要人下到箱變底部配合，所以箱變底部都設有人孔，人孔的位置還需要設爬梯。這個結構的整體，就叫做箱式變壓器基礎。
大型的組合式箱變，一般采用幾間連續結構的基礎工程，具體都有相應的安裝設計圖紙。
5.箱式變電站的原理

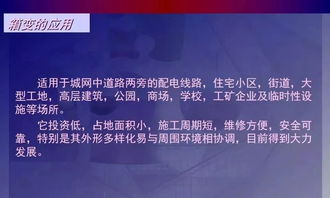

箱式變電站（簡稱箱變）是一種把高壓開關設備配電變壓器，低壓開關設備，電能計量設備和無功補償裝置等按一定的接線方案組合在一個或幾個箱體內的緊湊型成套配電裝置。
它適用于額定電壓10/0.4KV三相交流系統中，作為線路和分配電能之用。與同容量的歐式箱變相比較，美式箱變的結構更為合理。
由于歐式箱變是將變壓器及普通的高壓電器設備裝于同一個金屬外殼箱體中，變壓器室溫很高，引起散熱困難，影響出力；另一方面在箱體中采用普通的高壓負荷開關和熔斷器、低壓開關柜，所以歐式箱變體積較大。美式箱變與歐式箱變結構上不一樣。
從布置上看，其低壓室、變壓器室、高壓室不是目字型布置，而是品字型布置。從結構上看，這種箱式變分為前、后兩部分前面為高、低壓操作間隔，操作間隔內包括高低壓接線端子，負荷開關操作柄，無載調壓分節開關，插入式熔斷器，油位計等；后部為注油箱及散熱片，將變壓器繞組、鐵芯、高壓負荷開關和熔斷器放入變壓器油箱中。
避雷器也采用油浸式金屬氧化物避雷器。變壓器取消油枕，采取油加氣隙體積恒定原則設計密封式油箱，油箱及散熱器暴露在空氣中，沒有散熱困難。
低壓斷路器采用塑殼斷路器作為主斷路器及出線斷路器。由于結構簡化，這種箱式變電站的占地面積和體積大大減小，由于其體積很小再加上只是一側開門，其所需占地面積僅是歐式箱變的1/4，體積僅為同容量歐式箱變的1/5-1/3。
美式箱變高壓側采用熔斷器保護，低壓側采用塑殼自動空氣斷路器保護，與中國10kV配變保護方式相同。高壓熔斷器保護變壓器內部故障，自動空氣斷路器保護低壓側線路的過電流、短路、欠電壓故障。
美式箱變存在的缺點。由于負荷開關浸在油里，油被電弧碳化、分解，產生乙炔等有害氣體，使得性能下降，曾發生事故。
看不到明顯斷開點，檢修不方便。因?yàn)槊绹?guó)低壓保護及計量方式與中國不同，美式箱變本身不帶低壓保護和計量。
為滿足國內用戶的需要，國產箱變?cè)诘蛪簜?cè)加裝低壓配電柜。由于箱式變長期處于太陽的直曬下，影響塑殼斷路器的散熱，使得斷路器不能正常開斷負載及短路電流，易引發高壓側故障。
6.箱式變電站的結構
箱變一般采用各單元相互獨立的結構，分別設有變壓器室、高壓開關室、低壓開關室，通過導線連成一個完整的供電系統。
變壓器室一般放在后部。為了方便用戶維修、更換和增容的需要，變壓器可以很容易的從箱體內拉出來或從上部吊出來。
由于變壓器放在外殼內，其有利的因素是可以防止陽光直接照射變壓器而產生的溫升，同時也可以有效地防止外力碰撞、沖擊及發生觸摸感電事故；其不利因素是對變壓器的散熱提出了較高的要求。 高壓開關室內安裝有獨立封閉的高壓開關柜，柜內一般安裝有產氣式、壓氣式或真空式負荷開關—熔斷器組合電器，其上安裝的高壓熔斷器可以保證任一相熔斷器熔斷都可以使其主開關分閘，以避免缺相運行。
此外還裝有接地開關，其與主開關相互連鎖，即只有分開主開關后，才可合上接地開關，而合上接地開關后，主開關不能關合，以此來保證維護時的安全。 擴展資料 箱式變電站由于結構比較緊湊，每個箱均構成一個獨立系統，這就使得組合方式靈活多變，一方面，可以全部采用箱式，也就是說，35kv及10kv設備全部箱內安裝，組成全箱式變電站。
也可以僅用10kv開關箱，35kv設備室外安裝，10kv設備及控保系統箱內安裝，對于這種組合方式，特別適用于農網改造中的舊站改造，即原有35kv設備不動，僅安裝一個10kv開關箱即可達到無人值守的要求。 總之，箱式變電站沒有固定的組合模式，使用單位可根據實際情況自由組合一些模式，以滿足安全運行的需要。
箱式變電站外殼采用鋼板或者合金板，配有雙層頂蓋，隔熱性好。外殼及骨架全部經過防腐處理，具有長期戶外使用的條件。
外形及色彩可與環境相互協調一致。 安裝方便，在箱式變電站的基礎下面設有電纜室，而在低壓室內設有人孔可進入電纜室進行工作。
從體積上看，歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。
