人工挖孔灌注樁鋼筋籠吊裝安全(鉆孔灌注樁施工,吊放鋼筋籠時,應特別注意防止哪些不良現象的出現)
1.鉆孔灌注樁施工,吊放鋼筋籠時,應特別注意防止哪些不良現象的出現
灌注樁系是指在工程現場通過機械鉆孔、鋼管擠土或人力挖掘等手段在地基土中形成樁孔，并在其內放置鋼筋籠、灌注混凝土而做成的樁，依照成孔方法不同，灌注樁又可分為沉管灌注樁、鉆孔灌注樁和挖孔灌注樁等幾類。
鉆孔灌注樁施工注意事項
1、準備階段
(1)施工人員對施工地點地質情況、樁位、樁徑、樁長、標高等了解清楚。
(2)樁位放樣。測量人員將4根直徑400mm的鋼管打入強風化層作為定位樁。
(3)將吊裝工字鋼焊接的鋼圍堰導向樁與定位樁分層聯結固定，確保導向框位置準確。
(4)插打鋼護筒。鋼護筒壁厚12mm，根據各墩不同地質情況決定護筒長度，護筒下沉深度穿過覆蓋層。
(5)插打鋼板樁圍堰。采用拉伸——Ⅲ型鋼板樁沿導向框排列。用Dz-60Y型振動錘振動下沉，直至穿過覆蓋層為止。

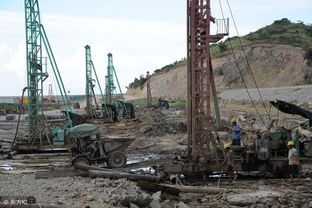

2、鉆孔階段
(1)安設鉆機，使鉆桿中心重合，其水平位移及傾斜度誤差按規范要求調整。
(2)用沖擊鉆鉆孔時，應待相鄰孔位上已灌注好的混凝土凝固并已達到一定強度時，才能開鉆。
(3)鉆孔過程采用正循環回轉鉆進施工技術，在黏土層，適當少投泥土，靠鉆進自行造漿，在砂土層則加大泥漿濃度固壁。鉆進速度始終和泥漿排出量相適應。
(4)孔內始終保持0.2kg/cm2的靜水壓力，護筒內水位始終高于水庫水位，遇松散地層時，適當增大泥漿相對密度和稠度，盡量減輕沖液對孔壁的影響，同時降低轉速和鉆壓以滿足施工質量控制要求。
(5)鉆進過程嚴禁孔內掉進鉆頭、鉆桿及其他異物，經常檢查鉆頭的磨損情況。
(6)鉆進過程隨時留取渣樣，每米不少于1組，在離設計標高1.0~1.5m范圍內，每30cm留1組，每根樁渣樣不少于3組。
3、清孔階段
(1)清孔是鉆孔樁施工中保證成樁質量的重要一環。通過清孔盡可能使沉渣全部清除，使混凝土與基巖接合完好，以提高樁底承載力。
(2)終孔后，將鉆頭提至距孔底的0.2-O.3m處，使之空轉，然后將殘存在孔底的鉆渣吸出；必要時投入適量純堿以提高泥漿比重和膠結能力，使沉渣排出孔外。
(3)當鋼筋籠下沉固定后，再次復檢孔深和沉渣厚度等。若沉渣超標，可用導管中附屬的風管再次清孔，直至全部符合設計要求和工藝標準。
(4)清孔結束前，將泥漿比重調整到規定范圍，以保證水下混凝土的順利灌注，同時保證成樁質量。
4、鋼筋籠的制作及安裝注意事項
(1)鋼筋籠制作時，主筋連接，樁身縱向受力鋼筋的接頭應設置在樁身受力較小處；接頭位置宜相互錯開，且在35d的同一接頭連接區段范圍內鋼筋接頭不得超過鋼筋數量的50%；主筋與箍筋應點焊。
(2)鋼筋籠應整體吊裝，吊裝時不得碰損孔壁。鋼筋籠吊放前，必須清除槽底沉渣，孔底沉渣厚度≤200mm。鋼筋籠吊放到設計位置時，應檢測其水平位置和高程是否達到設計要求，檢測合格后應立即固定鋼筋籠，鋼筋籠入孔后至澆筑混凝土完畢的時間不超過4小時。
(3)鋼筋籠在制作、運輸、吊裝過程中應采用有效措施防止鋼筋籠變形。
(4)在鋼筋籠上有預埋鋼筋處應采用聚乙烯泡沫板覆蓋預埋件，以便于需要時鑿出預埋件。
5、灌注混凝土注意事項
(1)砼坍落度16~22cm、粗骨料粒徑小于40mm。
(2)混凝土灌注在二次清孔結束后30分鐘內立即進行。

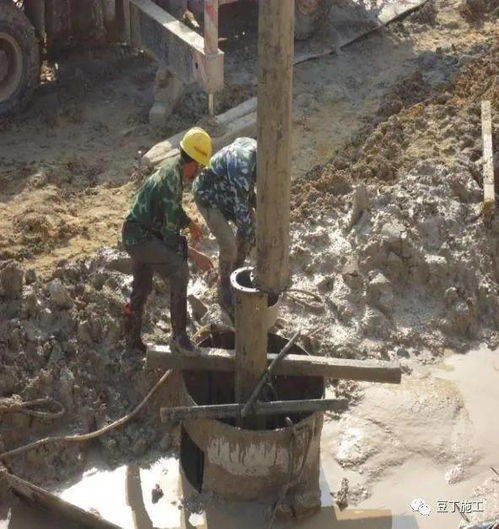

(3)采用Φ250法蘭式導管自流式灌注混凝土。導管聯結要平直，密封可靠；導管下口距孔底30cm~50cm為宜。
(4)首盤澆筑：初灌量必須保證導管底部埋入混凝土中50cm以上，且連續灌注。
(5)正常灌注混凝土?xí)r，導管底部埋于砼中深度宜為2~6m之間。
(6)一次拆卸導管不得超過6m，每次拆卸導管前均要測量砼面高度，計算出導管埋深，然后拆卸。不要盲目提升、拆卸導管，導管最小埋深2.0m。
2.人工挖孔樁的注意事項是什么?
人工挖孔樁施工安全措施從事挖孔作業的工人必需經健康檢查和井下、用電、吊裝及簡單機械操做等安全作業培訓且考核合格后，方可進入現場；要認真研究鉆探資料，分析地質情況，對可能出現流砂、管涌涌水以及有害氣體等情況制定針對性的安全措施；施工時，施工人員必須帶戴安全帽，穿絕緣膠鞋，孔內有人時，孔上必須有人監督防護；孔周圍要設置安全防護欄；每孔必須設置安全繩及應急軟爬梯；孔下照明要用安全電壓；使用潛水泵必須有防漏電裝置；設置鼓風機，以便向孔內強制輸送清潔空氣，排除有害氣體等；施工前，做好安全的準備工作，劃定安全距離，設置警戒哨，閃電雷鳴時禁止裝藥、接線，施工操作時嚴格按安全操作規程辦事，后向孔內強制輸送清潔空氣，排除有害氣體，待有害氣體排完后方可下井。
3.人工挖孔應當注意什么?
人工挖孔樁的優缺點：1）優點：近年來，在各類建（構）筑物基礎中，應用人工挖孔樁越來越多，這是由于它具有一系列優點：1、單樁承載力高，充分發揮樁端土的端承力。
單樁可以承受幾千KN乃至幾萬KN荷載，能滿足高層建筑及重型設備基礎的需要。嵌入地層一定深度，抗震性能好。
2、挖孔樁成孔直徑，施工時下放鋼筋籠方便，樁底虛土厚度清理較干凈，為提高單樁承載力打下了基礎。3、人工開挖，質量易于保證。
在機械成孔困難狹窄地區亦能順利成孔。4、當土質復雜時，可以邊挖掘邊用肉眼驗證土質情況。
5、無噪音，無振動，無廢泥漿排出等公害。6、可利用多人同時進行若干根樁施工，樁底部易于擴大。
2）缺點：與一般灌注樁相比，挖孔樁存在以下問題：1、挖孔樁直徑大，每m3混凝土所提供的承載力比小直徑灌注樁小，因而混凝土用量較大。2、人工消耗較大，人工開挖效率低。
3、在擴底時往往因支護方案不當，造成擴底部位土層坍方。
4.鉆孔灌注樁中,對于底籠鋼筋主筋減半與全籠主筋焊接有什么具體要求
混凝土灌注樁是一種直接在現場樁位上就地成孔，然后在孔內澆筑混凝土或安放鋼筋籠再澆注混凝土而成的樁。
與預制樁相比，具有施工低噪音、低振動、樁長和直徑可按設計要求變化自如、樁端能可靠地進入持力層或嵌入巖層、單樁承載力大、擠土影響小、含鋼量低等特點。但成樁工藝較復雜，成樁速度比預制打入樁慢，成樁質量與施工有密切關系。
按其成孔方法不同，可分為鉆孔灌注樁、沉管灌注樁、人工挖孔灌注樁、爆擴灌注樁等。 ⑴灌注樁施工準備工作 1）確定成孔施工順序 鉆孔灌注樁和機械擴孔對土沒有擠密作用，一般可按鉆機行走最方便等現場條件確定成孔施工順序。
沉管灌注樁和爆擴灌注樁對土有擠密、振動影響，可結合現場施工條件確定施工順序：間隔一個或兩個樁位成孔；在鄰樁混凝土初凝前或終凝后成孔；五根以上單樁組成的群樁基礎，中間的樁先成孔，外圍的樁后成孔；同一個樁基礎的爆擴灌注樁，可采用單爆或聯爆法成孔。 2）成孔深度的控制 摩擦型樁：摩擦樁以設計樁長控制成孔深度；端承摩擦樁必須保證設計樁長及樁端進入 持力層深度；當采用錘擊沉管法成孔時，樁管入土深度以標高控制為主，以貫入度控制為輔。
端承型樁：當采用錘擊法成孔時，沉管深度控制以貫入度為主，設計持力層標高控制為 輔。 3）鋼筋籠的制作 制作鋼筋籠時，要求主筋環向均勻布置，箍筋的直徑及間距、主筋的保護層、加勁箍的間距等均應符合設計規定。
箍筋和主筋之間一般采用點焊。分段制作的鋼筋籠，其接頭宜采用焊接并應遵守《混凝土結構工程施工質量驗收規范》。
鋼筋籠吊放入孔時，不得碰撞孔壁。灌注混凝土?xí)r應采取措施固定鋼筋籠的位置，避免鋼筋籠受混凝土上浮力的影響而上浮。
也可待澆筑完混凝土后，將鋼筋籠用帶帽的平板振動器振入混凝土灌注樁內。 4）混凝土的配制 配制混凝土所用的材料與性能要進行選用。
灌注樁混凝土所用粗骨料可選用卵石或碎石，其最大粒徑不得大于鋼筋凈距的1/3，對于沉管灌注樁且不宜大于50mm；對于素混凝土樁，不得大于樁徑的1/4，一般不宜大于70mm。坍落度隨成孔工藝不同而有各自的規定。
混凝土強度等級不應低于C15，水下澆注混凝土不應低于C20。水下澆注混凝土具有無振動、無排污的優點，又能在流砂、卵石、地下水、易塌孔等復雜地質條件下順利成樁，而且由于其擴散滲透的水泥漿而大大提高了樁體質量，其承載力為一般灌注樁的1.5~2倍。
⑵鉆孔灌注樁 鉆孔灌注樁是指利用鉆孔機械鉆出樁孔，并在孔中澆注混凝土（或先在孔中吊放鋼筋籠）而成的樁。根據鉆孔機械的鉆頭是否在土壤的含水層中施工，又分為泥漿護壁成孔和干作業成孔兩種施工方法。
1）泥漿護壁成孔灌注樁 泥漿護壁成孔灌注樁適用于地下水位較高的地質條件。先由鉆孔設備進行鉆孔，待孔深達到設計要求后清孔，方入鋼筋籠，然后進行水下澆注混凝土而成樁。
為防止在鉆孔過程中塌孔，在孔中注入相對密度有一定要求的泥漿進行護壁。按設備又分沖抓、沖擊、回轉鉆及潛水鉆成孔法。
前兩種適用于碎石土、砂土、粘性土及風化巖地基，后一種則適用于粘性土、淤泥、淤泥質土及砂土。 ①施工設備 泥漿護壁成孔灌注樁所用的成孔機械主要有沖擊鉆機、回轉鉆機、潛水鉆機等。
在此主要介紹潛水鉆機。 回轉鉆機是由動力裝置帶動鉆機回轉裝置轉動，由其帶動帶有鉆頭的鉆桿轉動，由鉆頭切削土壤。
根據泥漿循環方式的不同，分為正循環回轉鉆機和反循環回轉鉆機。正循環回轉鉆機成孔的工藝為由空心鉆桿內部通入泥漿或高壓水，從鉆桿底部噴出，攜帶鉆下的土渣沿孔壁向上流動，將土渣從孔口帶出流入泥漿沉淀池。
反循環回轉鉆機成孔的工藝為泥漿或清水由鉆桿與孔壁間的環狀間隙流入鉆孔，然后由吸泥泵等在鉆桿內形成真空，使之?dāng)y帶鉆下的土渣由鉆桿內腔返回地面而流向泥漿池。反循環工藝的泥漿上流的速度較高，能攜帶較大的土渣。
潛水鉆機是一種旋轉式機械，由防水電機、減速機構和鉆頭等組成。動力和變速機構裝設在具有絕緣和密封裝置的電鉆外殼內，且與鉆頭緊密連接在一起，因而能共同潛入水下作業。
目前使用的潛水鉆機（QSZ一800型），鉆孔直徑400~800mm，最大鉆孔深度50m。潛水鉆機既適用于水下鉆孔，也可用于地下水位較低的干土層中鉆孔。
沖擊鉆主要用于在巖土層中成孔，成孔是將沖錐式鉆頭提升一定高度后以自由下落的沖擊力來破碎巖土層，然后用淘渣筒來淘取孔內的渣漿。 ②施工方法 泥漿護壁成孔灌注樁的施工工藝流程如圖2-24所示。
圖2-24 泥漿護壁成孔灌注樁工藝流程圈 （a）鉆孔；（b）清孔；（c）放入鋼筋籠；（d）水下澆筑混凝土 1-鉆機；2-護筒；3-泥漿護壁；4-壓縮空氣；5-清水；6-鋼筋籠；7-導管；8-混凝土；9-地下水位 測定樁位 根據建筑的軸線控制樁定出樁基礎的每個樁位，可用小木樁標記。樁位放線允許偏差20mm。
灌注混凝土之前，應對樁基軸線和樁位復查一次，以免木樁標記變動而影響施工。 埋設護筒 護筒一般由4~8mm厚鋼板制成的圓筒，其內徑應大于鉆頭直徑，當用回轉鉆時，宜大100mm；用沖擊鉆時，宜大200mm，以方便鉆頭提升等操作。
5.靜力壓樁施工和人工挖孔灌注樁施工時應注意的問題分別是些什么
1、降水
可以確保挖孔作業在無水條件下順利進行。
2、土石方開挖
對下穿段的土石方采用大開槽明挖法挖至設計基底標高以上30cm左右，可以減少抗拔樁的挖孔深度，以利縮短施工工期。
3、測量放線
開始挖孔前，用施工前復測的基線或軸線控制樁，采用十字交叉法準確定出每一孔樁位置，在樁外不易損壞處設置龍門樁，用于恢復中心點、控制孔中心。
4、開挖第一節樁孔土方
根據設計樁徑及護壁厚度在地面上放出開挖線，樁尺寸放大20cm開挖，目的是設護壁用。開挖樁孔由人工從上到下逐層用鎬、鐵鍬進行，遇到硬土層，用錘、釬破碎。挖土順序?yàn)橄韧谥虚g，后挖周邊，開挖深度一般為1.0~1.2米，土方垂直吊運至地面集中堆放，以便集中運出施工現場。
5、開挖第二節樁孔土方
(1)第一節護壁做好后，將樁控制軸線和標高測設在護壁上口，然后用十字線對中，吊線墜向井底投設。開挖第二節樁孔土方，并以護壁上口基準點測量孔深。
(2)吊運土方時應注意安全，孔內人員必須戴好安全帽、系好安全帶，做好應有的安全保護工作，孔口應設活動安全蓋板。上下吊桶應以特定信號響應。挖孔達到設計深度后，應進行孔底處理，必須做到孔底表面無松渣、泥、沉淀土。

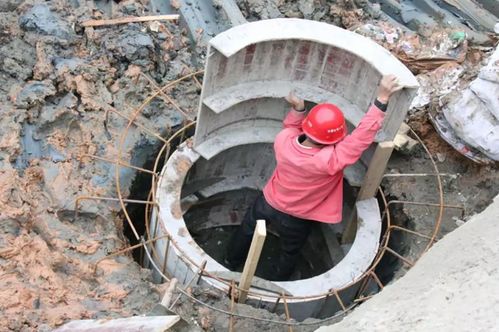

6、拆第一節護壁模板，支第二節護壁模板
拆除第一節護壁模板，支第二節護壁模板，上下節護壁搭接長度不得小于50mm。
7、澆筑第二節護壁混凝土
將拌制好的混凝土送至孔底后，由孔下人員進行澆筑，并振搗密實。
8、逐層循環作業
(1)逐層往下循環作業至設計深度。
(2)每節護壁應在當日施工完畢，護壁模板宜在24小時后進行拆除。
(3)護壁同一水平面的井圈，任意直徑的極差不得大于50mm。
9、擴孔
本工程抗拔樁下部有擴大頭，擴大頭直徑為1.9米，高為1.0米，應先將擴底部分樁身的圓柱體挖好，再挖擴底部，從上向下削土達到設計要求。
10、成孔檢查
(1)施工中每挖好一節樁孔，應吊中、輪圓一次。當挖好第一節樁孔時，應在距樁口500mm外測平，并設測平樁，以控制樁孔的深度。
(2)成孔以后，對樁身直徑、樁頭尺寸、孔底標高、井壁垂直、虛土厚度進行全面檢查，做好施工記錄。
11、鋼筋籠制作、安放
12、鋼筋隱蔽驗收
鋼筋屬于隱蔽工程，所以在每項工序后都必須經過監理的驗收，驗收合格后才能進行下一道工序。驗收的內容主要有：
(1)柱梁鋼筋的型號、尺寸大小、數量是否與圖紙相符。
(2)鋼筋的搭接連接的位置與長度、鋼筋的錨固長度。
(3)箍筋的型號、箍數、間距、加密區的位置及間距，拉鉤的彎曲角度、拉鉤的綁扎位置。
(4)鋼筋的機械連接、焊接質量，在有特殊圖紙沒詳細標注砌墻時，應按圖紙總說明設置鋼筋等問題。
13、澆筑混凝土
