電氣核相的(核相儀使用方法和注意事項)

1.核相儀使用方法和注意事項

核相儀是一種帶電測試工具，是在運行電壓下，進行高壓電力線路的核定相位工作，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。核相儀按照電壓等級可以分為：低壓380V、高壓6KV、10KV、35KV、110KV核相儀；按照顯示形式可分為：指針式，數顯式。

核相儀使用方法

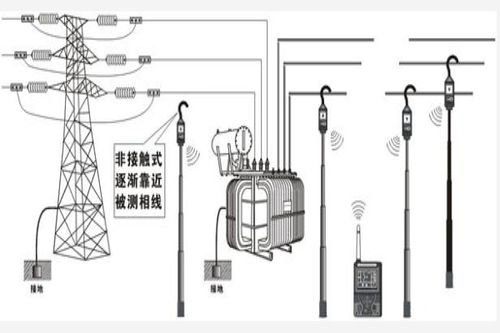

1.把表頭垂直安裝在三角架上。使表針指示接近或等于零，將連接線按相同色別接于測試桿與儀表中，并將接地線接地，保證接線正確、良好。

2.將兩桿分別接向相對應的兩側線路。當高壓核相器的儀表指示接近或?yàn)榱銜r(shí)，則兩相為同相；若高壓核相儀的儀表指示較大時，則要多反復幾次，確保準確無誤后方能并列。

3.高壓核相儀作為驗電器使用時，將其中一桿接向任何一根線，另一桿接地或接向另一相線，若高壓核相儀的儀表指示較大時則線路有電，反之則無電。

核相儀注意事項

①高壓核相儀使用時，因帶電作業，故接地線要牢固、可靠，（低壓可不使用接地線）必須按照電業安全工作規程有關規定進行，絕緣桿要定期做安全檢查，以保證人身設備安全。

②高壓核相儀用完后，放進盒內要妥善保管，保證通風干燥，以免受潮和化學腐蝕，以備再用。

③要按不同等級的使用電壓，選用合適等級的線路核相驗電儀（高壓核相器），嚴禁一儀多用。

④做預防性實驗時，要取下上桿，只做下桿，以免上桿內電子元件損壞造成測量不準確。

如有疑問請咨詢： 寶應中測電氣設備廠

2.電力線路核相

核相是通過測試兩條線路電壓的相位差來判斷它們是同相和異相，相位差小于30度為同相，大于30度為異相。

一般在發電機進行并網或者環網配電系統進行環接時需要進行核相，因?yàn)椴⒕W(wǎng)或環接只能同相進行，異相進行并網或環接相當于相間短路，將造成短路或環流，可能燒毀線路上的電氣設備，甚至危及人身安全。另外核相只能帶電進行哦，不帶電就沒有相位角信息可供測量。

我公司生產的TAG-8600無線語音高壓核相儀專門為電力系統核相而設計，能在5V-500kV的電壓范圍內使用，操作簡便，準確度高，值得信賴。
