陶瓷注漿(注漿加固有哪些注意要點(diǎn))

1.注漿加固有哪些注意要點(diǎn)

第一點(diǎn)：要控制注漿效果

管棚施工過程中應(yīng)該嚴(yán)格控制管棚間距，防止管棚出現(xiàn)間距過大或出現(xiàn)偏離，嚴(yán)格按試驗(yàn)參數(shù)，控制注漿量，防止注漿效果不好、出現(xiàn)流沙等現(xiàn)象。必要時(shí)宜與小導(dǎo)管注漿相結(jié)合，開挖時(shí)可在管棚之間設(shè)置小導(dǎo)管。

第二點(diǎn)：要控制鉆孔精度

鉆孔開始前應(yīng)在管棚孔口位置埋置套管，把鋼管放在標(biāo)準(zhǔn)拱架上，測定鉆孔孔位和鉆機(jī)的中心，使兩點(diǎn)一致。為了防止鉆孔中心振動(dòng)，鋼管應(yīng)用U形螺栓與拱架稍加固定，以仿止彎曲，并應(yīng)每隔5m（視情況可調(diào)整，一般為2~6m）對(duì)正在鉆進(jìn)的鉆孔及插入鋼管的彎曲及其趨勢進(jìn)行孔彎曲測定檢查。在松軟地層或不均勻地層中鉆進(jìn)時(shí)，管棚應(yīng)設(shè)定外插角，角度一般不宜大于30。避免管節(jié)下垂進(jìn)入開挖面，應(yīng)注意檢測鉆孔的偏斜度，發(fā)現(xiàn)偏斜度超出要求應(yīng)及時(shí)糾正。

第三點(diǎn)：要控制鋼管就位

鋼管的打入隧鉆孔同步進(jìn)行，并按設(shè)計(jì)要求接長，接頭應(yīng)采用厚壁管箍，上滿絲扣，確保連接可靠。打人土體就位后，應(yīng)及時(shí)隔（跳）孔向鋼管內(nèi)及周圍壓注水泥漿或水泥砂漿，使鋼管與周圍巖體密實(shí)，并增加鋼管的剛度。

2.注漿液在施工時(shí)應(yīng)該注意哪些事項(xiàng)?

親水型聚氨酯堵漏劑是以多氰酸酯和多jin型聚醚進(jìn)行聚合反應(yīng)生成的高分子化合物，是單液型注漿堵漏材料，遇水產(chǎn)生交聯(lián)反應(yīng)，發(fā)泡生成多元網(wǎng)狀封閉彈性體，對(duì)建筑物結(jié)構(gòu)漏水有立即止漏的效果。

可用于地鐵、隧道、涵箱、地盤改善、土方塌陷、水庫、港灣工程、頂板、裂縫、施工縫、伸縮縫、地下室發(fā)絲狀裂縫等止漏工程。 注意事項(xiàng) ·施工人員需帶口罩、防護(hù)眼鏡及乳膠手套等勞保用品。

·灌漿材料應(yīng)貯存在干燥通風(fēng)處，不得讓水濺入。 ·對(duì)油性聚氨酯灌漿液設(shè)備與工具使用后，立即用二甲苯、bing酮等溶劑反復(fù)清洗；對(duì)于水溶性聚氨酯漿液設(shè)備用水清洗干凈。

·嚴(yán)禁灌漿物料接觸明火。 包裝貯存 ·鐵桶包裝，凈重10KG ·貯存在干燥陰涼通風(fēng)處。

保質(zhì)期6個(gè)月； ·運(yùn)輸中不得碰撞、擠壓、直曬、雨淋，防止煙火。

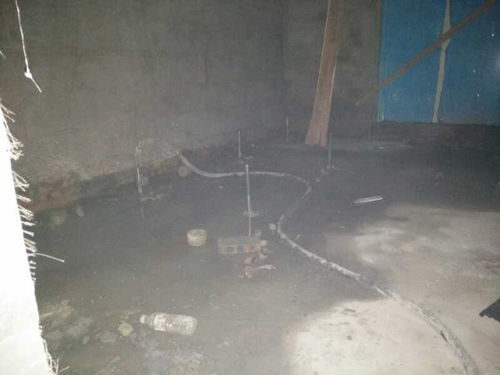

3.請(qǐng)問地基注漿加固時(shí)需要注意哪些事項(xiàng)?

對(duì)劈裂注漿的注漿壓力，在砂土中，宜選用0.2-0.5MPa；在粘性土中，宜選用0.2-0.3MPa。

對(duì)壓密注漿，當(dāng)采用水泥砂漿漿液時(shí)，坍落度宜為25-75mm，注漿壓力為1-7MPa。當(dāng)坍落度較小時(shí)，注漿壓力可取上限值。

4.施工時(shí)應(yīng)隨時(shí)監(jiān)測，如果出現(xiàn)壓力突然下降、上升現(xiàn)象，或者冒漿發(fā)生異常時(shí)，要及時(shí)查明故障原因并采取解決措施。5.在注漿結(jié)束28d后再進(jìn)行注漿檢驗(yàn)，采取標(biāo)準(zhǔn)貫入、靜力觸探等方法對(duì)加固地層進(jìn)行均勻性檢測。

6.在加固土的全部深度范圍內(nèi)每隔1m進(jìn)行取樣檢測，確認(rèn)其壓縮性、強(qiáng)度或者滲透性。以上所講的就是中青建筑加固建議地基注漿加固時(shí)需要注意的事項(xiàng)，大家可以以此為參考，確保地基注漿加固的加固效果。

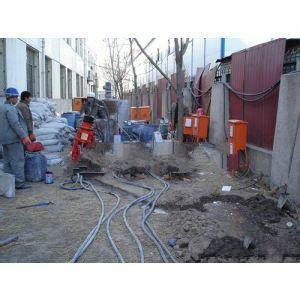

4.注漿加固的一般規(guī)定有哪些?水泥注漿法施工應(yīng)注意些什么? 愛問知識(shí)

(1) 注漿加固適用于砂土、粉土、黏性土和人工填土等地基加固。

根據(jù) 加固目的可分別選用水泥漿液、硅化漿液、堿液等固化劑。堿液加固適合于 濕陷性黃土地基。

（2） 注漿加固應(yīng)保證加固地基在平面和深度連成一體，滿足土體滲透 性、地基土的強(qiáng)度和變形的設(shè)計(jì)要求。 （3） 在地基處理中，注漿加固宜與其他地基處理方法聯(lián)合使用，當(dāng)采用單一注漿加固方法處理地基時(shí)要充分論證其可靠性。

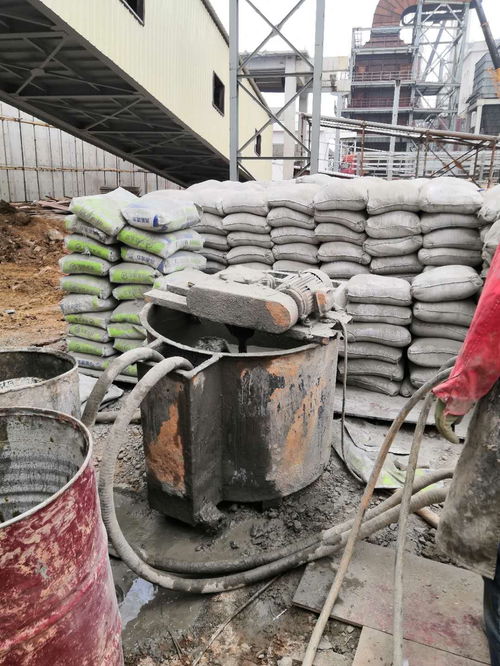

（4） 水泥注漿法施工應(yīng)符合下列規(guī)定： 1） 施工場地應(yīng)預(yù)先平整，并沿鉆孔位置開挖溝槽和集水坑。 2） 注漿施工時(shí)，宜采用自動(dòng)流量和壓力記錄儀，并應(yīng)及時(shí)對(duì)資料進(jìn)行 整理分析。

3） 注漿孔的孔徑宜為70?110mm，垂直度偏差應(yīng)小于1%。 4） 封閉泥漿7d立方體試塊（邊長為70。

7mm的抗壓強(qiáng)度應(yīng)為0。 3 ~ 0。

5MPa，漿液黏度應(yīng)為80?90s。漿液宜用32。

5級(jí)或42。 5級(jí)普通硅酸鹽水 泥。

水泥漿的水灰比可取0。6?2。

0，常用的水灰比為1。0。

5） 注漿時(shí)可摻用粉煤灰代替部分水泥，摻入量可為水泥重量的20%? 50%。也可根據(jù)工程需要，在漿液拌制時(shí)加入速凝劑、減水劑和防析水劑。

但注漿用水不得采用pH值小于4的酸性水和工業(yè)廢水。 6） 注漿的流量可取7?10L/min，對(duì)充填型注漿，流量不宜大于20L/ min。

冬期施工時(shí)應(yīng)在施工現(xiàn)場采取措施，保證漿液不凍結(jié)。水溫不得超過 30 ~35t；并不得將盛漿桶和注漿管路在注漿體靜止?fàn)顟B(tài)暴露于陽光下，防 止?jié){液凝固。

7） 漿體應(yīng)經(jīng)過攪拌機(jī)充分?jǐn)嚢杈鶆蚝蟛拍荛_始?jí)鹤?并應(yīng)在注漿過程 中不停地緩慢攪拌，攪拌時(shí)間應(yīng)少于漿液初凝時(shí)間。 漿液在泵送前液壓經(jīng)過 篩網(wǎng)過濾。

8） 注漿順序應(yīng)按跳孔間隔注漿方式進(jìn)行，并宜采用先外圍后內(nèi)部的注 漿施工方法。當(dāng)?shù)叵滤魉佥^大時(shí)，應(yīng)從水頭高的一端開始注漿。

9） 對(duì)滲透系數(shù)相同的土層，首先應(yīng)注漿封頂，然后由下向上進(jìn)行注 漿，防止?jié){液上冒。 如土層的滲透系數(shù)隨深度而增大，則應(yīng)自下向上注漿。

對(duì)不同地層，首先應(yīng)對(duì)滲透性或孔隙率大的地層進(jìn)行注漿。 10） 當(dāng)對(duì)既有建筑地基進(jìn)行注漿加固時(shí)，應(yīng)對(duì)既有建筑及其鄰近建筑、地下管線和地面的沉降、傾斜、位移和裂縫進(jìn)行監(jiān)測。

并應(yīng)采用多孔間隔注 漿和縮短漿液凝固時(shí)間等措施，減少既有建筑基礎(chǔ)因注漿而產(chǎn)生的附加沉 降。 。

5.現(xiàn)代瓷器的注漿成型工藝

原發(fā)布者：信陽同志

產(chǎn)品注漿成型作業(yè)指導(dǎo)1.目的：保證精陶大件產(chǎn)品注漿成型順利進(jìn)行，提高成型半成品合格率。2.適用范圍：適用于精陶產(chǎn)品如輥棒、方梁、立柱等產(chǎn)品的注漿成型作業(yè)。3.作業(yè)要點(diǎn)3.1注漿作業(yè)前的準(zhǔn)備3.1.1模型清理注漿工在進(jìn)行作業(yè)前，要仔細(xì)檢查清理模型。對(duì)于新上的模型，首先檢查核對(duì)型號(hào)，檢查模型是否完好，工作面有無缺陷。核對(duì)檢查合格的模型先用細(xì)砂紙（240#）將模型工作面輕輕打磨一遍，清除模型表面的脫模劑及其它雜物，并用約20%的稀漿水將模型工作面擦拭一遍。正常使用的模型，注漿作業(yè)前要將模型表面的余漿及石膏屑清理干凈。模型跑漿時(shí)，對(duì)沾在模型內(nèi)外及子母扣處的泥渣都要清理干凈。對(duì)脫模時(shí)發(fā)現(xiàn)有不能脫模的情況，再次注漿前用石墨將模型對(duì)應(yīng)坯體不脫模的地方薄薄抹一層，便于脫模。3.1.2模型及進(jìn)漿管與添漿管的安裝清理過的模型放于支架上時(shí)，首先要保證支架每個(gè)支撐點(diǎn)在一條直線上，模型放置要穩(wěn)定，不得有懸空的情況，以免引起模型斷裂或變形。合模時(shí)要將模型子母扣對(duì)整齊，并用緊固件壓緊。注意緊固件要分布均勻并鎖緊，防止注漿時(shí)跑漿。進(jìn)漿管與添漿管依次插緊，添漿管處用來盛漿的容器要高于模型懸掛，且管子要拉直，便于進(jìn)漿、回漿及排氣。3.1.3泥漿的準(zhǔn)備泥漿要使用配漿人員已化好的泥漿。泥漿使用前，要確保充分?jǐn)嚢杈鶆?，攪拌時(shí)間不得少于30分鐘，未充分?jǐn)嚢璧哪酀{不得使用。在抽進(jìn)注漿罐前要進(jìn)行過篩，篩目要求為100目。過篩時(shí)要緩慢往篩內(nèi)添漿，不得漫篩，防止

6.陶瓷注漿工危害

陶瓷注漿工，有很多種類型的。

先說純手工地?cái)偸阶{工，這種類型的工種其危害是，做大件如高水箱連體馬桶時(shí)，模具厚重，在脫模時(shí)極易閃到腰，還有就是工人在工作期間時(shí)常用手接觸到泥漿，由于陶瓷泥漿里面加有多種化學(xué)原料，其中最傷皮膚的要屬“水玻璃”員工工作時(shí)間久了只要到了冬天，整個(gè)一雙手是節(jié)節(jié)破裂，疼痛難耐。 擴(kuò)展資料： 注漿操作 1、注漿作業(yè)時(shí) 3 人以上同日創(chuàng)澡作，一人控制進(jìn)漿閥門添漿管處觀察。

注漿前往注漿罐內(nèi)充氮?dú)猓珳蠅毫_(dá)到口，升刁口 2 材 P 旨時(shí)停止，并關(guān)閉閥門。注漿時(shí)要注意控制上漿速度，緩慢均勻進(jìn)漿，利導(dǎo)猛開閥門。

出現(xiàn)跑漿漏漿的情況要立即處理。 2、牛鼠邸角定的不同產(chǎn)品的注漿時(shí)間，在吸漿過程中要經(jīng)常觀察添漿管中的漿面的位置時(shí)添加泥漿，防止缺漿造成坯體厚度不夠及局部厚薄不均。

免造司動(dòng)莫型振動(dòng)，引起坯體坍塌。添漿時(shí)要注意不及，避免造成模型震動(dòng)，引起胚體坍塌。
