交流毫伏表的使用方法及(交流毫伏表應如何正確使用,零點調整的作用是什么,如何正確使用?)

1.交流毫伏表應如何正確使用,零點調整的作用是什么,如何正確使用?

交流毫伏表使用注意事項：

1. 通電前，一定要將輸入電纜的紅黑鱷魚夾相互短接。防止儀器在通電時因外界干擾信號通過輸入電纜進入電路放大后，再進入表頭將表針打彎。

2. 接通220V電源，按下電源開關，電源指示燈亮，儀器立刻工作。為了保證儀器穩定性，需預

熱10秒鐘后使用，開機后10秒鐘內指針無規則擺動屬正常；

3. 測量前，應短路調零。將測試線的紅黑夾子夾在一起，將量程旋鈕旋到1mv量程，指針應指在零位（可通過面板上的機械調零電位器進行調零）。若指針偏離零點過多，應檢查測試線是否斷路或接觸不良，應更換測試線。

4. 交流毫伏表靈敏度較高，按下電源后，在較低量程時由于干擾信號（感應信號）的作用，指針會(huì )發生偏轉，稱為自起現象。所以在不測試信號時應將量程旋鈕旋到較高量程檔，以防打彎指針。

5. 交流毫伏表接入被測電路時，其地端（黑夾子）應始終接在電路的地上（成為公共接地），以防干擾。

.注意：不可用萬用表的交流電壓檔代替交流毫伏表測量交流電壓（萬用表內阻較低，用于

測量50Hz左右的工頻電壓）。

2.在使用信號發生器和交流毫伏表時,應該注意什么

注意事項（1）接通電源時，應將毫伏表的測量輸入端短接，或者將檔位置于較大的電壓檔。

（2）不可以用低壓檔來測量高于該檔的電壓值。（3）測量時，被測電壓的直流分量不得大于250V。

（因型號而異，如DA-7s是300V）(4)測試時，儀器或電路的地線，應與晶體管毫伏表的地線接在一起，使用的連線要短最好使用屏蔽線。（5）測量市電時，選用300V檔，將地線接零，另一根測試線接火線。

（6）對于20Hz以下或1MHz以上的正弦交流電，或非正弦交流電，不宜使用晶體管毫伏表進行測量。（7）在測量電壓時，應先接地線，再接入另一根線，測量完畢時應按相反的次序取下。

（8）由于毫伏表的靈敏度很高，因此接地點必須良好。毫伏表的地線應與被測電路的地線接在一起，以免引入干擾電壓，影響測量精度。

3.交流毫伏表具體的使用方法介紹

一、目的與要求

1.實驗目的

通過集成直流穩壓電源的設計、安裝和調試，要求學會(huì )：

(1)選擇變壓器、整流二極管、濾波電容及集成穩壓器來設計直流穩壓電源；

(2)掌握直流穩壓電路的調試及主要技術指標的測試方法。

2.設計任務

設計一波形直流穩壓電源，滿足：

(1)當輸入電壓在220V±10%時，輸出電壓從3-12V可調，輸出電流大于1A;

(2)輸出紋波電壓小于5mV，穩壓系數小于5*10-3，輸出內阻小于0.1歐。

3.設計要求

(1)電源變壓器只做理論設計；

(2)合理選擇集成穩壓器；

(3)完成全電路理論設計、計算機輔助分析與仿真、安裝調試、繪制電路圖，自制印刷板；

(4)撰寫設計報告、調試總結報告及使用說明書。

二、儀器與器材

自耦調壓器、雙蹤示波器、萬用表（模擬或數字）、交流毫伏表各一臺，自制電路板的各種工具一套及

元器件若干。

參考資料：

參考資料：

4.交流毫伏表具體的使用方法介紹

一、目的與要求 1.實驗目的 通過集成直流穩壓電源的設計、安裝和調試，要求學會(huì )： （1）選擇變壓器、整流二極管、濾波電容及集成穩壓器來設計直流穩壓電源； （2）掌握直流穩壓電路的調試及主要技術指標的測試方法。

2.設計任務 設計一波形直流穩壓電源，滿足： （1）當輸入電壓在220V±10%時，輸出電壓從3-12V可調，輸出電流大于1A; (2)輸出紋波電壓小于5mV，穩壓系數小于5*10-3，輸出內阻小于0.1歐。 3.設計要求 （1）電源變壓器只做理論設計； （2）合理選擇集成穩壓器； （3）完成全電路理論設計、計算機輔助分析與仿真、安裝調試、繪制電路圖，自制印刷板； （4）撰寫設計報告、調試總結報告及使用說明書。

二、儀器與器材 自耦調壓器、雙蹤示波器、萬用表（模擬或數字）、交流毫伏表各一臺，自制電路板的各種工具一套及 元器件若干。 參考資料：參考資料：。

5.毫伏表的使用

1.測量前應短路調零。

打開電源開關，將測試線（也稱開路電纜）的紅黑夾子夾在一起，將量程旋鈕旋到1mv量程，指針應指在零位（有的毫伏表可通過面板上的調零電位器進行調零，凡面板無調零電位器的，內部設置的調零電位器已調好）。若指針不指在零位，應檢查測試線是否斷路或接觸不良，應更換測試線。

2.交流毫伏表靈敏度較高，打開電源后，在較低量程時由于干擾信號（感應信號）的作用，指針會(huì )發生偏轉，稱為自起現象。所以在不測試信號時應將量程旋鈕旋到較高量程檔，以防打彎指針。

3.交流毫伏表接入被測電路時，其地端（黑夾子）應始終接在電路的地上（成為公共接地），以防干擾。4.調整信號時，應先將量程旋鈕旋到較大量程，改變信號后，再逐漸減小。

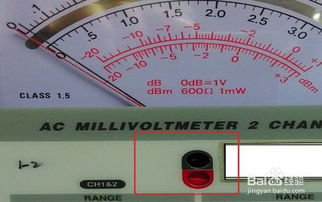

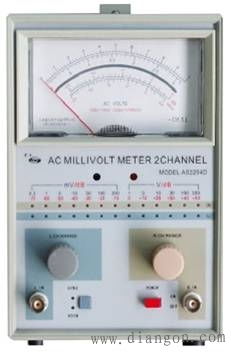

5.交流毫伏表表盤刻度分為0—1和0—3兩種刻度，量程旋鈕切換量程分為逢一量程（1mv、10mv、0.1v……）和逢三量程（3mv、30mv、0.3v……），凡逢一的量程直接在0—1刻度線上讀取數據，凡逢三的量程直接在0—3刻度線上讀取數據，單位為該量程的單位，無需換算。6.使用前應先檢查量程旋鈕與量程標記是否一致，若錯位會(huì )產生讀數錯誤。

7.交流毫伏表只能用來測量正弦交流信號的有效值，若測量非正弦交流信號要經過換算（具體請參閱《電路與數字邏輯設計實踐》第17頁）。8.注意：不可用萬用表的交流電壓檔代替交流毫伏表測量交流電壓（萬用表內阻較低，用于測量50Hz左右的工頻電壓）。

6.毫伏表的使用

1.測量前應短路調零。打開電源開關，將測試線（也稱開路電纜）的紅黑夾子夾在一起，將量程旋鈕旋到1mv量程，指針應指在零位（有的毫伏表可通過面板上的調零電位器進行調零，凡面板無調零電位器的，內部設置的調零電位器已調好）。若指針不指在零位，應檢查測試線是否斷路或接觸不良，應更換測試線。

2.交流毫伏表靈敏度較高，打開電源后，在較低量程時由于干擾信號（感應信號）的作用，指針會(huì )發生偏轉，稱為自起現象。所以在不測試信號時應將量程旋鈕旋到較高量程檔，以防打彎指針。

3.交流毫伏表接入被測電路時，其地端（黑夾子）應始終接在電路的地上（成為公共接地），以防干擾。

4.調整信號時，應先將量程旋鈕旋到較大量程，改變信號后，再逐漸減小。

5.交流毫伏表表盤刻度分為0—1和0—3兩種刻度，量程旋鈕切換量程分為逢一量程（1mv、10mv、0.1v……）和逢三量程（3mv、30mv、0.3v……），凡逢一的量程直接在0—1刻度線上讀取數據，凡逢三的量程直接在0—3刻度線上讀取數據，單位為該量程的單位，無需換算。

6.使用前應先檢查量程旋鈕與量程標記是否一致，若錯位會(huì )產生讀數錯誤。

7.交流毫伏表只能用來測量正弦交流信號的有效值，若測量非正弦交流信號要經過換算（具體請參閱《電路與數字邏輯設計實踐》第17頁）。

8.注意：不可用萬用表的交流電壓檔代替交流毫伏表測量交流電壓（萬用表內阻較低，用于測量50Hz左右的工頻電壓）。
