閉合導線測量(導線測量要點)
1.導線測量要點有哪些?
（一）導線的布設 導線的布設有以下三種基本形式：閉合導線；附合導線；支導線——從一個高級控制點C和一條高級邊的方位角出發，延伸出去的導線。
由于支導線缺少對觀測數據的檢核，故以導線僅在不得已時布設，并規定不超過3點。 快把結構工程師站點加入收藏夾吧！ （二）導線測量外業工作 1、踏勘選點 （1）相鄰點間通視良好；（2）視野開闊；（3）點位應選在土質結實，并便于保存之處。
2、導線邊長測量 3、導線轉折角測量 在導線前進方向右側的水平角稱為右角，左側的稱為左角。 （三）導線測量?jī)?nèi)業計算 1、閉合導線計算。
2.GPS怎么進行導線閉合測量
導線測量是工程測量的開始，是工程施工測量工作運轉的基礎，直接影響著工程各結構部位的正確性與精確性，所以進行高精度的導線測量是工程測量關鍵的一步。
根據工程對導線精度的要求，布設相應的閉合導線或附合導線。一般是以四等和一級導線為常見。
導線測量其主要技術要求：四等導線測角中誤差為2。 5"，測濾中誤差為10mm。
測距中誤差不大于13mm。方位角閉合差±5√n (n為測站數)，相對閉和差1/35000，測距相對中誤差為1/ 75000，一級導線其測角中誤差為5"，測濾中誤差為15 mm， 相對中誤差不大于1/30000，方位角閉合差為±10√n(n為測站數)，全長相對閉合差不應大于13 mm ，當導線全長小于規定1/3 時，導線全長的絕對閉合差不應大于13cm 。
GPS導線測量技術要求及測量精度：（1）觀測時段60分鐘 （2）衛星截止角度10° （3）有效衛星總數，最大為9顆，最少4顆。（4）控制網復測成果使用中海達HDS2003隨機軟件進行數據處理。
根據記錄的測量結果進行整理，然后進行平差，四等導線與一級導線須采用嚴密平差，其平差結果應該滿足規定技術要求，否則，不可作為測量施工放樣。最后，將導線最終成果表交由監理師，由監理工程師簽字確認后導線點才可以使用。
希望對你有用和幫到你。
3.導線測量的分類及其注意事項各是什么
導線測量【traverse survey】指的是測量導線長度、轉角和高程，以及推算坐標等的作業。
在地面上選定一系列點連成折線，在點上設置測站，然后采用測邊、測角方式來測定這些點的水平位置的方法。導線測量是建立國家大地控制網的一種方法，也是工程測量中建立控制點的常用方法。
設站點連成的折線稱為導線，設站點稱為導線點。測量每相鄰兩點間距離和每一導線點上相鄰邊間的夾角，從一起始點坐標和方位角出發，用測得的距離和角度依次推算各導線點的水平位置。
導線測量布設靈活，推進迅速，受地形限制小，邊長精度分布均勻。如在平坦隱蔽、交通不便、氣候惡劣地區，采用導線測量法布設大地控制網是有利的。
但導線測量控制面積小、檢核條件少，方位傳算誤差大。 按國家大地網的精度要求實施的導線測量，稱為精密導線測量，其導線應閉合成環或布設在高級控制點之間以增加檢核條件。
導線上每隔一定距離測定天文經緯度和方位角，以控制方位誤差。 電磁波測距儀出現后，導線測量受到重視。

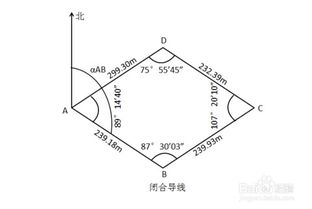

電磁波測距儀測定距離，作業迅速，精度隨儀器的改進而越來越高，電磁波導線測量得到廣泛應用。 閉合導線：從高等控制點出發，最后仍回到這個高等控制點形成一個閉合多邊形。
附合導線：從高等控制點開始測到另一個高等控制點。

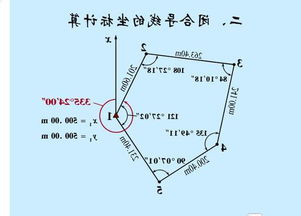

4.閉合導線測量步驟
一、實地選定控制點 實地選點之前先要有一個計算程序，且已經編輯好線路設計參數，知道路線的大致走向。
選點的幾個要求：地基穩固，方便架設儀器和后期放樣，超出施工挖填范圍一定距離，相鄰兩點之間通視良好，各點與前、后相鄰點之間的距離盡量等長。 確定導線的等級，請參照下圖的《導線測量的主要技術參數》。
二、埋石 在選定的點位挖坑，依土質情況而定，建議埋置深度不小于0.6米。將鋼筋切割成長約50公分的小段，選擇截面較平整光滑的一端用鋼鋸鋸一個深約2mm的十字絲待用。
攪拌砼倒入坑中，人工搗實，表面抹平，在中心位置插入鋼筋，鋼筋頂端高出砼面約1公分。在砼表面刻下點的編號。
這樣一個控制點就埋設完成了。 說明：有些問題并不是絕對的，比如在堅固穩定的大石頭或建筑物上標記做點也是可以的，總之把握一個原則，控制點要穩固，方便后期保存和使用。
三、導線測量（測角、測距） 案例背景 G1、G2、G3、G4是設計院給的已知坐標的控制點，D1、D2、D3是我們埋設的待測加密點。將相鄰兩點連接后，就組成了導線線路圖，如下圖： 測量方案 從G1點向G4點方向測量，測量的水平角為左角。
導線等級采用一級，測量?jī)x器采用2&rdquo；級全站儀，采用兩個相同型號的棱鏡。按技術要求，每個測站需觀測兩個測回。
開始前的一些常識說明 導線邊：兩個導線點的連線在水平面上的投影叫做導線邊，所以導線邊長是兩相鄰點間的水平距離。 水平角：是指兩條相鄰導線邊組成的夾角。
左角和右角：把觀測的前進方向的左側的角叫做左角，右側的叫做右角，一般都測量左角。 前方點和后方點：前方點和后方點是相對測站點的位置來定的，在相對于測站點的觀測前進方向上叫前方點，反之叫后方點。
比如測站在G2點時，G2的后方點是G1，前方點是D1。 盤左和盤右：通俗點說盤左就是常說的正鏡，盤右就是常說的倒鏡。
測回：盤左（正鏡）觀測完前方點和后方點的過程叫做上半測回，盤右（倒鏡）觀測完前方點和后方點的過程叫做下半測回。上半測回和下半測回都完成了就叫做一個測回。
置盤：就是手動設置水平度盤的讀數為某個特定值，導線觀測中第一測回水平角的初始讀數都可以置為0度0分0秒，后面第幾個測回置盤的度數按這個公式計算：置盤讀數=180÷；總測回?cái)?shù)。如2個總測回時要置盤2次，第一測回置為0，第2測回就置為90度。
3個總測回時要置盤3次，第一測回置為0，第二測回置為60度，第三測回置為120度。置盤的作用是為了抵消因儀器水平度盤劃分不均勻而造成的誤差。
請結合下圖理解： 測量步驟 1、在控制點上架設已經鑒定、校正合格的全站儀，按實際情況設置氣溫、氣壓等參數，精確對中、整平，由于不測量高程所以儀高和鏡高可以隨意。兩個棱鏡分別立在測站點前、后的相鄰控制點上，本案例的測站順序是G2-D1-D2-D3-G3。
（本測站是G2） 2、盤左位照準后方點，手動將水平角置零，并在觀測記錄表上記下此時水平角的讀數。然后測距，可多測量幾次選擇穩定值，也做好記錄。
3、盤左位照準前方點，這時水平角讀數會發生變化，記錄下這個讀數。然后同前面一樣的測中和記錄。
這時上半測回就完成了。 4、盤右位照準后方點，記錄水平角讀數，測距并記錄讀數。
5、盤右位照準前方點，記錄水平角讀數，測距并記錄讀數。這樣一個測回就完成了。
