變壓器繞線(變壓器繞線圈要注意什么?)
1.變壓器繞線圈要注意什么?
注意繞線的時候不能弄破漆包線 對于絕緣要求高的變壓器 還要上絕緣漆 普通模擬變壓器（硅鋼片鐵心變壓器） 結構簡單的變壓器 可以不用考慮繞線反順 高頻變壓器（有多個線圈的） 輸入線圈和輸出線圈也不考慮繞線反順 若是自激試振蕩的 激勵線圈要考慮繞線的反順 取樣線圈也要考慮 具體可以從變壓器信息那里獲得 計算公式 輸入/輸出（電壓）與 輸入/輸出（線圈匝數） 成正比 即 U1/U2=n1/n2 輸入/輸出 （電流 與 輸入/輸出 （線圈匝數） 成反比 即 I1/I2=n2/n1 輸入總功率=輸出功率+損耗功率（主要是發熱損耗） 條件 必須是交變電流 但是與頻率無關。
2.變壓器繞線工需要什么知識
1、三年以上變壓器/電抗器繞線同崗工作經歷，干式變壓器線圈的繞制。
2、能夠看懂圖紙進行作業，會操作繞線機機，高低壓卷繞。 3、有移相整流變壓器繞線經驗。

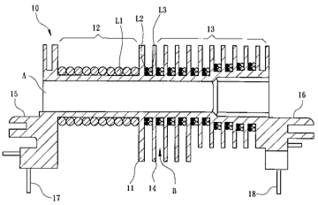

變壓器繞線方法： 1、密繞：密繞就是線與線之間緊密的靠在一起，在繞制中線不可分層和交叉等現象，例如密繞一層時不允許有第二層出現，不允許有線與線之間有縫隙和交叉等現象。 2、均繞：均繞就是線與線之間距離大致相等，繞滿整個繞線區域，起收線要靠近端控膠帶，但不允許上端控膠帶。
3、并繞：兩根以上的WIRE同時平行的繞同一組線，各自平行的繞，不可交叉，不可將收線掛錯腳位，進出線要成直角。 擴展資料： 注意事項： 1、開車前先檢查設備周圍有無障礙和設備是否完好，確實完好后方可開車。
2、開車時首先用腳踏開關點動試車，然后方可進入正常運轉。 3、安裝繞線模具時應注意安全，模具定位要牢固可靠，以防模具脫落砸傷人體和設備。
線圈繞制中，二人以上共同操作，要協調配合。 4、卸放線圈時要關車，以免腳踏開關等誤動出錯。
線圈應防止碰撞。起吊時注意襯墊，以避免傾倒砸傷人體和工件。
5、線圈的堆放，圓筒式線圈堆放不準超過3層，長型線圈不許立放，以防止傾砸。 6、起吊大型線圈，首先要檢查起吊設備及鋼絲繩是否完好。
起吊運轉過程中，要與行車工、掛鉤工密切配合。嚴禁在吊物下停留和通過。
參考資料來源：百度百科-變壓器繞組 參考資料來源：百度百科-變壓器繞組制造工藝 參考資料來源：百度百科-超高壓巡線工。
3.變壓器繞線工需要什么知識
1、三年以上變壓器/電抗器繞線同崗工作經歷，干式變壓器線圈的繞制。
2、能夠看懂圖紙進行作業，會操作繞線機機，高低壓卷繞。
3、有移相整流變壓器繞線經驗。
變壓器繞線方法：
1、密繞：密繞就是線與線之間緊密的靠在一起，在繞制中線不可分層和交叉等現象，例如密繞一層時不允許有第二層出現，不允許有線與線之間有縫隙和交叉等現象。
2、均繞：均繞就是線與線之間距離大致相等，繞滿整個繞線區域，起收線要靠近端控膠帶，但不允許上端控膠帶。
3、并繞：兩根以上的WIRE同時平行的繞同一組線，各自平行的繞，不可交叉，不可將收線掛錯腳位，進出線要成直角。
擴展資料：
注意事項：
1、開車前先檢查設備周圍有無障礙和設備是否完好，確實完好后方可開車。
2、開車時首先用腳踏開關點動試車，然后方可進入正常運轉。
3、安裝繞線模具時應注意安全，模具定位要牢固可靠，以防模具脫落砸傷人體和設備。線圈繞制中，二人以上共同操作，要協調配合。
4、卸放線圈時要關車，以免腳踏開關等誤動出錯。線圈應防止碰撞。起吊時注意襯墊，以避免傾倒砸傷人體和工件。
5、線圈的堆放，圓筒式線圈堆放不準超過3層，長型線圈不許立放，以防止傾砸。
6、起吊大型線圈，首先要檢查起吊設備及鋼絲繩是否完好。起吊運轉過程中，要與行車工、掛鉤工密切配合。嚴禁在吊物下停留和通過。
參考資料來源：百度百科-變壓器繞組
參考資料來源：百度百科-變壓器繞組制造工藝
參考資料來源：百度百科-超高壓巡線工
4.變壓器繞線機安全操作規程
原發布者：水瓶速度的家

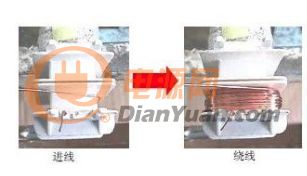

繞線機操作規程一、開機前的準備工作繞線機開機前要仔細檢查繞線機工作臺上有無雜物，繞線機上的螺絲有無松動，電源開關有沒有連接好，漆包線的規格是否符合要求。確認合格才能開機。二、繞線機參數設置將控制臺上的紅色按鈕按箭頭所指方向轉動，繞線機開機并自動復位，此時要根據生產安排設置好繞線機參數。按微電腦控制器上的“設定”按鈕，依屏幕上的提示依次輸入“程序號”、“線圈數”、“線徑”、“繞線匝數”、“預停圈數”、“起繞點”、“繞線寬度”、“過槽寬度”、“停機角度”、“繞線方向”等參數，最后按“確認”鍵確認，機器存入數據并自動復位，參數設置完成。接著調整微電腦控制器左側的繞線機工作方式，依次設定為“后端定位”、“標準排線”、“自動復位”，最后按“待機”鍵，機器自動復位進入自動繞線模式。三、空運行檢查繞線機參數設置完成后，還不能馬上繞線，必須確認繞線機的設置完全符合要求才能繞線。先空車運行一遍，注意檢查繞線機的排線、繞線匝數、復位方式、停車位置等是否符合要求，如不符合要求，必須重復以上的步驟，重新調整，直至達到要求為止。四、上線將符合要求的漆包線盤平穩放置于托架上，罩上塑料套筒和筒蓋，線從筒蓋上的瓷嘴穿出，依次通過導線嘴、毛氈、導線輪、活動線架，最終從活動線架的銅輪引出。五、繞線將上好端子的線框架穿到繞線機的專用定位模上，漆包線纏在底線端子上，檢查漆包線有沒有出導線輪，如果一切正常，按下紅色“起動”
5.變壓器繞線問題

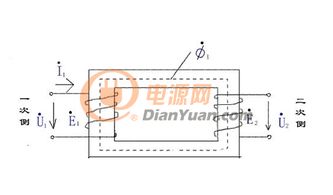

這個問題有點專業哈. 首先，變壓器的繞線當然是越多越好，因?yàn)樽儔浩髯儔涸硎强拷蛔冸娏髟谠嚼@組產生磁場，從而該磁場在變壓器磁路（由鐵心等構成）中通過，就像電流通過導線一樣，磁場再通過二次繞組，在二次繞組中感應電勢，由于二次繞組匝數不同于原繞組，所以通過磁通量也不同，所以感應電勢也不同，電壓變比與匝數成正比，這就是變壓原理.要注意的是變壓器除了主磁路外還有漏磁路，會有一部分磁通量從漏磁路（空氣等）流走而造成損耗，故希望漏磁路通過的磁通很少，于是希望其磁路磁阻越大越好，這樣磁通就只能被迫從主磁路通過.而該磁阻也稱漏阻抗，與繞組匝數成正比，所以要繞很多匝.但繞線太多會造成渦流損耗和繞線電阻過大，造成功率損耗，所以也不是越大越好. 至于你說的槽，沒有搞清楚是什么.呵呵.。
6.小型變壓器在繞制的時候,要注意什么
鐵芯截面積A=1.25*√P（功率）。
鐵芯取8500高斯 。 每伏匝數?。篢=450000/8500*S（截面積） 漆包線載流量取2.5A-3.5A/mm2 小型變壓器的繞制： 小型變壓器 鐵心 匝數 繞制 隨著電子元件大量應用在電廠控制、監測和自動回路中，小型變壓器的應用日益廣泛。
因小型變壓器損壞，市場上一時又難以買到，引起設 備不能正常運行的事故較多。因此，除加強小型變壓器的運行維護外，還應掌握小型變壓器 的繞制。
1 小型變壓器的設計 設計小型變壓器，主要有以下幾個步驟：（1）計算變壓器的功率；（2）計算變壓器的鐵心；（3 ）計算變壓器線圈匝數；（4）計算變壓器繞組導線的截面積；（5）計算變壓器鐵心窗口容納繞 組的導線及絕緣物。 1.1 功率的計算 變壓器的功率可根據下式計算，即 P=IV (1) 式中P——電功率； I——電流； V——電壓。
先算出次級功率，然后再算初級功率。線圈總功率（即變壓器功率）的計算方法與硅鋼片的種 類有關，將次級功率加上消耗功率即得初級功率，一般來說，鐵心消耗功率約為15%，即初 級功率算式如下 P1=1.18 P2 (2) 式中P1——初級功率； P2——次級功率。
1.2 鐵心的計算 變壓器的功率求出后，可用下式求出鐵心有效截面積，即 （3） 式中A為鐵心有效截面積（cm2），數字1.2是根據鐵片的不同種類通過經 驗公式取得的，一般變壓器硅鋼片采用磁通密度1~1.2 T，用公式（3）；如電動機硅鋼片采 用磁通密度0.8~1 T，可將公式（3）中的1.2改成1.6；如普通黑鐵片采用磁通密度0.6~ 0.7 T，可將公式（3）中的1.2改成2。 以上是已知電功率后選鐵心時使用的方法，如有現成的鐵心，則可以用下式來求可繞制的功 率。
（4） 式中鐵心有效截面積A=鐵心寬*鐵心迭厚。 1.3 匝數的計算 求出了鐵心有效截面積就可求出每伏應繞制的匝數，計算公式如下 （5） 式中T為每伏匝數，B為鐵心磁通密度（T）,A為 鐵心有效截面積（c m2）。
鐵心磁通密度可根據前面鐵心的計算選用，求出每伏匝數就可根據變壓器初級電壓 算出各繞組的總匝數。初級總匝數的計算公式如下 T1=TV1 (6) 式中T1——初級總匝數； V1——初級電壓。
因次級電壓由初級感應而得，故在鐵心內有一定損耗，而且次級繞組的導線有一定的阻抗， 所以在計算次級線圈匝數時應加上5%。次級總匝數計算公式如下 T2=1.05 TV2 (7) 式中T2——次級總匝數； V2——次級電壓。
1.4 繞組導線截面積的計算 導線的粗細由電流的大小決定，電流可用公式I=P/V計算。電 流密度的選擇與變壓器的使用定額有關，一般連續使用定額的，導線電流密度J可采用2.5 A/mm2，因此，導線截面積用下式計算 即 （9） 式中 S——導線截面積（mm2）; D——導線直徑。
1.5 鐵心窗口容納繞組的導線及絕緣物的計算 核算時除需要上述計算結果外，還要掌握層間絕緣、襯紙厚度和導線連同絕緣物的 直徑等。一般層間絕緣用牛皮紙，其厚度為0.05 mm。
對于線徑較粗的繞組，層間也可用0 .12 mm厚的青殼紙或較厚的牛皮紙；如線徑較細，可采用厚約0.02~0.03 mm的透明紙或 塑料薄膜，線圈間的絕緣厚度在電壓不超過250 V時可采用2~3層牛皮紙或0.12 mm的 青殼紙。因?yàn)榫€圈是繞在絕緣框架上的，所以鐵心窗口有效長度只能算0.95倍的額定長度 ，計算時先算出每層匝數，再算出每個線圈的厚度，最后算出總的厚度，如鐵心窗口 容納不下，可適當增加鐵心厚度，降低每伏匝數。
2 結 語 近幾年來，筆者用此方法繞制了許多小型變壓器，既經濟又能解決實際問題，使設 備及時投入運行。自己繞制小型變壓器，還可以利用已燒壞的小型變壓器的鐵心， 已燒壞的繼電器、啟動器的線圈來繞制。
