把正弦波轉化成方波的方法(正弦波轉換為方波)
1.正弦波轉換為方波
首先，你得先說是轉成數字信號還是模擬信號。如果輸知入的正弦波電壓是從0-5V，在數字電路中，那就是用施密特觸發器，你上百度圖片輸入“施密特觸發器”，可以道有很多種實現方式。
如果是正弦波電壓從負電壓到正電壓（即），你就得用運放了，做成“滯回比較器”內的電路，同樣你可以在百度圖片里輸入“滯回比較器”

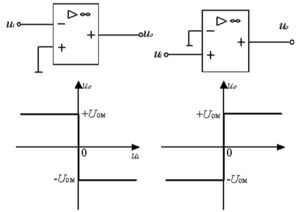

其實施密特觸發器和滯回比較器的傳輸特性很像，我給你張圖吧，這是我自己畫的哦，上面有注解，分別是這兩個電路
如果想要理解明白，建議再回去看一下數電模電，把數電中的施密特容觸發器和模電中的電壓比較器看一下
2.正弦波轉方波的電源變換方案
我給你設計了一個電路，如圖。
簡要說明：首先把24V交流電源整流濾波得到32V左右的帶有紋波的直流電壓，以此電源作為工作電源，另外用一片開關穩壓器LM2576給CD4069(COMS六反相器)提供一路15V的工作電源（因?yàn)镃D40系列器件不能在高于18V的電源電壓下工作），用CD4069中的兩個反相器搭成阻容振蕩電路（這個電路很容易起振，振蕩頻率由R和C決定，具體參數要你根據需要的頻率去調試一下），再用另一個反相器對前面的正弦振蕩電路輸出的正弦波進行整形，得到正方波，然后用功率管（晶體管或場效應管均可，圖中選擇的型號是NPN型功率達林頓復合管）作輸出級驅動電機。電機繞組并聯的那個1N5820是用來保護輸出功率管的。
有什么不明白的可以再溝通。
3.急求正弦波轉為方波的方法（利用單片機測1Hz~3MHz的正弦波）
給你一個電路，剛給你畫的，信號整形電路，然后將輸出給單片機的T0，用于計數，然后再給你一個數字頻率計的程序，AVR的。
#include <iom16v.h> #include <macros.h> #define uchar unsigned char #define uint unsigned int uchar led_7[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F}; uchar position[8]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}; uchar dis_buff[8]； // 顯示緩沖區，存放要顯示的8個字符的段碼值 uchar posit; uchar time_1ms_ok,display_ok=0; uchar time0_old,time0_new,freq_time; uint freq; void display(void) // 8位LED數碼管動態掃描函數 { PORTA = 0xff; PORTC = led_7[dis_buff[posit]]; if (posit==5) PORTC = PORTC | 0x80; PORTA = position[posit]; if (++posit >=8 ) posit = 0; } // Timer 2 output compare interrupt service routine #pragma interrupt_handler timer2_isr:4 void timer2_isr(void) { time0_new = TCNT0; // 1ms到，記錄當前T/C0的計數值 time_1ms_ok = 1; display_ok = ~display_ok; if (display_ok) display(); } void freq_to_disbuff(void) // 將頻率值轉化為BCD碼并送入顯示緩沖區 { uchar i,j=7; for (i=0;i<=4;i++) { dis_buff[j-i] = freq % 10; freq = freq / 10; } dis_buff[2] = freq; } void main(void) { unsigned char i; DDRA=0xFF; // LED數碼管驅動 DDRC=0xFF; // T/C0初始化，外部計數方式 TCCR0=0x06； // 外部T0腳下降沿觸發計數，普通模式 TCNT0=0x00; OCR0=0x00; // T/C2初始化 TCCR2=0x0B； // 內部時鐘，32分頻（4M/32=125KHz）,CTC模式 TCNT2=0x00; OCR2=0x7C; // OCR2 = 0x7C(124),(124+1)/125=1ms TIMSK=0x80； // 允許T/C2比較匹配中斷 for (i=0;i<=7;i++) dis_buff[i] = 0; time0_old = 0; asm("sei")； // 開放全局中斷 while (1) { if (time_1ms_ok) { // 累計T/C0的計數值 if (time0_new >= time0_old) freq = freq + (time0_new - time0_old); else freq = freq + (256 - time0_old + time0_new); time0_old = time0_new; if (++freq_time >= 100) { freq_time = 0; // 100ms到， freq_to_disbuff（)； // 將100ms內的脈沖計數值送顯示 freq = 0; } time_1ms_ok = 0; } } }。
