焊工識圖ppt(電焊技術基本手法圖)

1.電焊技術基本手法圖

如圖所示：

主要是多練手要穩電流要合適。告訴你一個要訣：焊接人機料法環，操作技藝占為先。手腦合一重要，切忌浮躁心不專。

右手僵硬是大忌，內旋外旋施時變?？v橫并進三方向，牢記焊接三要點。焊前組對按規范，焊條質優且要干。引燃電弧有技巧，劃擦撞擊可任選。電弧燃后心莫急，預熱母材挺關鍵。

擴展資料：

主要分為電弧焊技術和電阻焊技術

電弧焊技術主要包括：手弧焊技術、埋弧焊技術、鎢極氣體保護電弧焊技術、等離子弧焊技術、熔化極氣體保護電弧焊技術、管狀焊絲電弧焊技術。

電阻焊主要是以電阻熱為能源的一類焊接方法，包括以熔渣電阻熱為能源的電渣焊和以固體電阻熱為能源的電阻焊。

2.電焊基本知識

一、焊接：

就是用熱能或壓力，或兩者同時使用，并且用或不用填充材料，將兩個工件連接在一起的方法。二、手工電弧焊分類：

平焊、橫焊、立焊、仰焊。

三、安全操作

1、防觸電：工作前要檢查焊接機接地是否良好；檢查焊鉗電纜是否良好。 特別注意：焊機后面380V

2、防弧光灼傷和燙傷：電弧光含有大量的紫外線和紅外線以及強烈的可見光，對眼睛和皮膚有刺激作用，焊過的工件不要用摸，敲擊焊渣時，要用力適當，注意方向。

3、防護用品：電焊面罩、皮手套、膠底鞋

4、設備安全、交流的弧焊機、焊鉗不要放在歐工體上或工作臺上，以免短路、燒壞焊機。工作中，如發現高熱現象、或焦臭味、立即停止工作，關掉電源，然后報告老師。

5、眼睛灼燒的自我防治：人乳點滴、滴眼液、冷濕毛巾敷眼。

四、工藝

1、電流的選擇：

Ф2.5mm 推薦值70-90A

公式：I(A)=K*D(mm)

經驗系數K:

d(mm) 1—2 3—4 5—6

K 25—30 30—40 40—60

2、引弧

接觸法 摩擦法 輕輕接觸，迅速提起2—4mm

3、運條

把握好焊條的角度 基本上垂直于工件，而向前的方向傾斜5度—15度

前進速度：緩慢 速度均勻 直線

送條速度（保持電弧的長度）

4、橫向擺動（加寬焊縫）

折線、半月式、圓周式

5、開頭 稍作停頓

6、結尾 斷弧形 降溫 再引弧

五、注意事項：

1、焊前檢查焊機接地是否良好，焊鉗和電纜的絕緣必須良好。

2、焊接時應站在木墊板上，不許赤腳操作。不準赤手接觸導電部分，防止觸電。

3、為防止有害的紫外線與紅外線的傷害須戴上手套與面罩，防止弧光傷害和燙傷。

4、擊渣時要注意敲擊方向以防焊渣飛出傷人。

5、工件焊后不準直接用手拿，用鐵鉗夾持。

6、氧氣瓶、氬氣瓶和二氧化碳?xì)馄坎坏米矒艉秃婵颈瘛?

7、氧氣瓶嘴不許有油脂或其他易燃品，板手不得有油污。

8、乙炔瓶周圍不許有火星，與氧氣瓶要隔一定距離放置。

9、實習完后要清理好場地及設備工具。

六、、設備安全：

1、線路的接線點必須緊密接觸，防止因松動、接觸不良而發熱。

2、焊鉗任何時候不得放在工作臺上，以免短路燒壞焊機。

3、發現焊機或線路熱燙時，應立即停止工作。

4、操作完畢或檢查焊機及電路系統時必須拉閘，關閉電源。

3.電焊基礎知識有哪些

一、電焊基礎知識：就是一個利用電感原理做成的大功率的變壓器，一個將220V交流電變?yōu)榈碗妷?，大電流的電源（可以是直流的也可以是交流的），電感量在接通和斷開時會產生巨大的電壓變化，利用正負兩極在瞬間短路時產生的高壓電弧來熔化電焊條上的焊料，來達到使它們結合的目的。電焊變壓器有自身的特點，就是在焊條引燃后電壓急劇下降的特性。電焊機工作電壓的調節，除了一次的220/380電壓變換，二次線圈也有抽頭變換電壓，同時還有用鐵芯來調節的，可調鐵芯電焊機一般是一個大功率的變壓器。

二、具體如下：

焊接技術是改變金屬結構和連接零部件常用的手法，隨著工業技術的不斷發展，手工電弧焊、氬弧焊等電弧焊接技術的應用越來越廣泛。電焊工的技術水平對焊接質量起著決定性作用。同時，因個人違章操作引發的事故也屢見不鮮。

焊接安全

1、焊接的危險因素

焊工在工作時要與電、可燃及易爆的氣體、易燃液體、壓力容器、高空作業等接觸。在焊接過程中還會產生有害氣氣體、金屬蒸汽和煙塵；還有電弧光的輻射、焊接熱源的高溫等。如果不嚴格遵守安全操作規程，就可能引起觸電、灼傷、火災、爆炸、甚至職業病。給個人、企業、國家的造成損失和危害。

2、焊工“六防”：

焊工作業時要做到防觸電、防火、防爆、防毒、防輻射、防高空墜落。

2.1 、防觸電

弧焊設備必須接地；焊槍應有可靠的絕緣；弧焊設備接線、修理和檢查應由電工進行；焊工的工作服、手套、絕緣鞋應保持干燥；更換焊條時，應戴好手套和避免身體與焊件接觸；焊接電纜必須絕緣良好，工作時應避免電纜燙壞或砸壞；

2.2 、防火、防爆：

作業前應清除焊割地點前后10米范圍內的易燃易爆物品，且用不燃性材料接受火星。

電氣焊作業地點必須至少備有兩具8kg干粉滅火器、0.2m3滅火砂，不少于50升的滅火水。

焊條頭及焊后的焊件不能隨便亂扔；及時采取灑水等降溫措施。必須隨身攜帶便攜式瓦斯檢查報警儀，便攜儀報警點為0.5%。

作業結束后，必須對施工現場進行徹底清理，灑水，留守監護1小時，確認無起火危險方可離撤離。

2.3 、預防有害氣體和煙塵中毒：

焊接時，周圍的空氣中常被一些有害氣體及粉塵所污染，如氧化錳、氧化鋅、氟化氫、一氧化碳等。長期呼吸，可能引起電焊工塵肺的職業病。

防毒措施：焊接場地應有良好的通風。避免多名焊工擠在一起施工。戴好防護用具。

2.4 、防輻射：

輻射可刺傷眼睛、灼傷皮膚。施工時要戴電焊面罩；穿電焊工勞動防護用品；

2.5 、防高空墜落：

4.焊工基本知識

1、電焊機外殼，必須接地良好，其電源的裝拆應由電工進行。

2、電焊機設單獨開關，開關應放在防雨的閘箱內，拉合時應戴手套側向操作。 3、焊鉗與把線必須絕緣良好，連接牢固，更換焊條應戴手套。

潮濕地點， 應站在絕緣膠板或木板上。 4、嚴禁在帶壓力的容器或管道上施焊，焊接帶電的設備必須先切斷電源。

5、貯存過易燃易爆、有毒物品的容器或管道，必須先清除干凈，并將氖孔 口打開。 6、在密閉的金屬容器內施焊，容器必須可靠接地，通風良好，并應有人監 護。

嚴禁向容器內輸入氧氣。 7、焊接預熱工件時，應有石棉匝布或擋板等隔熱措施。

8、把線、地線、禁止與鋼絲繩接觸，更不得用鋼絲繩或機電設備代替零線。 所有地線接頭，必須連接牢固。

9、更換場地移動把線時，應切斷電源，并不得手持把線爬高攀登。 10、清除焊渣，應戴防護眼鏡和面罩。

11、雷雨時，不得進行露天焊接作業。 12、施焊場地周圍應清除易燃易爆物品，或進行覆蓋、隔離。

13、工作結束，應切斷電源，檢查操作地點，確認無起火危險后，方可 離開。

5.焊接知識講解

焊接技術就是高溫或高壓條件下，使用焊接材料【焊條或焊絲】將兩塊或兩塊以上的母材【待焊接的工件】連接成一個整體的操作方法。焊接技術主要應用在金屬母材上，常用的有電弧焊，氬弧焊，CO2保護焊，氧氣-乙炔焊，激光焊接，電渣壓力焊等多種，塑料等非金屬材料亦可進行焊接。

焊接（welding）

焊接是通過加熱、加壓，或兩者并用，使同性或異性兩工件產生原子間結合的加工工藝和聯接方式。焊接應用廣泛，既可用于金屬，也可用于非金屬。

焊接技術的發展歷史 焊接技術是隨著金屬的應用而出現的，古代的焊接方法主要是鑄焊、釬焊和鍛焊。中國商朝制造的鐵刃銅鉞，就是鐵與銅的鑄焊件，其表面銅與鐵的熔合線婉蜒曲折，接合良好。春秋戰國時期曾侯乙墓中的建鼓銅座上有許多盤龍，是分段釬焊連接而成的。

焊接工藝

金屬焊接方法有40種以上，主要分為熔焊、壓焊和釬焊三大類。

熔焊是在焊接過程中將工件接口加熱至熔化狀態，不加壓力完成焊接的方法。熔焊時，熱源將待焊兩工件接口處迅速加熱熔化，形成熔池。熔池隨熱源向前移動，冷卻后形成連續焊縫而將兩工件連接成為一體。

在熔焊過程中，如果大氣與高溫的熔池直接接觸，大氣中的氧就會氧化金屬和各種合金元素。大氣中的氮、水蒸汽等進入熔池，還會在隨后冷卻過程中在焊縫中形成氣孔、夾渣、裂紋等缺陷，惡化焊縫的質量和性能。

為了提高焊接質量，人們研究出了各種保護方法。例如，氣體保護電弧焊就是用氬、二氧化碳等氣體隔絕大氣，以保護焊接時的電弧和熔池率；又如鋼材焊接時，在焊條藥皮中加入對氧親和力大的鈦鐵粉進行脫氧，就可以保護焊條中有益元素錳、硅等免于氧化而進入熔池，冷卻后獲得優質焊縫。

未來的焊接工藝，一方面要研制新的焊接方法、焊接設備和焊接材料，以進一步提高焊接質量和安全可靠性，如改進現有電弧、等離子弧、電子束、激光等焊接能源；運用電子技術和控制技術，改善電弧的工藝性能，研制可靠輕巧的電弧跟蹤方法。

另一方面要提高焊接機械化和自動化水平，如焊機實現程序控制、數字控制；研制從準備工序、焊接到質量監控全部過程自動化的專用焊機；在自動焊接生產線上，推廣、擴大數控的焊接機械手和焊接機器人，可以提高焊接生產水平，改善焊接衛生安全條件。

焊接作業中發生火災、爆炸事故的原因

(1)焊接切割作業時，尤其是氣體切割時，由于使用壓縮空氣或氧氣流的噴射，使火星、熔珠和鐵渣四處飛濺（較大的熔珠和鐵渣能飛濺到距操作點5m以外的地方），當作業環境中存在易燃、易爆物品或氣體時，就可能會發生火災和爆炸事故。

(2)在高空焊接切割作業時，對火星所及的范圍內的易燃易爆物品未清理干凈，作業人員在工作過程中亂扔焊條頭，作業結束后未認真檢查是否留有火種。

(3)氣焊、氣割的工作過程中未按規定的要求放置乙炔發生器，工作前未按要求檢查焊（割）炬、橡膠管路和乙炔發生器的安全裝置。

(4)氣瓶存在制定方面的不足，氣瓶的保管充灌、運輸、使用等方面存在不足，違反安全操作規程等。

內容摘要：作為一種工業技術，焊接的出現迎合了金屬藝術發展對新工藝手段的需要。而在另一方面，金屬在焊接熱量作用下所產生的獨特美妙的變化也滿足了金屬藝術對新的藝術表現語言的需求。在今天的金屬藝術創作中，焊接可以而且正在被作為一種獨特的藝術表現語言而著力加以表現。本文對這一技術的出現與運用進行了分析。

關鍵詞：金屬藝術 焊接

金屬焊接藝術可以作為一種相對獨立的藝術形式以分支的方式從傳統的金屬藝術中分離出來，這是因?yàn)椋?首先，焊接具有藝術性。

焊接可以產生豐富的藝術創作的表現語言。焊接通常是在高溫下進行的，而金屬在高溫下會產生許多美妙豐富的變化 ：金屬母材會發生顏色變化和熱變形（即焊接熱影響區） ；焊絲熔化后會形成一些漂亮的肌理 ；而焊接缺陷在焊接藝術中更是經常被應用。焊接缺陷是指焊接過程中，在焊接接頭產生的不符合設計或工藝要求的缺陷。其表現形式主要有焊接裂紋、氣孔、咬邊、未焊透、未熔合、夾渣、焊瘤、塌陷、凹坑、燒穿、夾雜等。這是個十分有趣的現象 ：焊接的藝術性通常體現在一些工業焊接的失敗操作之中，或者說蘊藏于一些工業焊接極力避免的焊接缺陷之中。

其次，焊接藝術語言是獨特的。

述種種焊接缺陷的表現形式以及焊接熱影響區，是通過一定規范下的焊接操作形成的，也只有通過焊接的方式才會產生這些藝術語言。焊接藝術作品的表面效果是其它金屬加工工藝無法或者很難實現的，因而說焊接藝術具有獨特的藝術性。

6.鉚工圖紙的基本知識是什么

主要有識圖和制圖的知識

鉚工

拼音：maogong

別稱：鐵裁縫

任務：把兩種或兩種以上金屬連接在一起

基本介紹：

鉚工俗稱“鐵裁縫”，任務是把兩種或兩種以上金屬連接在一起，即鉚接；電焊就是熱鉚，“鉚焊不分家嗎”。鉚工是金屬構件施工中的指揮者，鉚工按圖紙放樣、下料后其它工種開始安裝。

工作內容：

鉚工既根據要求作出相應的金屬制品，主要有識圖和制圖的知識；常用金屬材料及熱處理知識；能矯正變形較大或復合變形的原材料及一般結構件，能作成基本形體的展開圖，計算展開料長；能使用維護剪床、氣割、電焊機等設備；能讀懂并裝配桁架類、梁柱類、箱殼類、箱門類和低中壓容器等圖樣，并進行全位置定位焊、鉚接、螺紋連接，檢驗尺寸、形狀位置。

知識技能：

主要有識圖和制圖的知識；常用金屬材料及熱處理知識；能矯正變形較大或復合變形的原材料及一般結構件，能作成基本形體的展開圖，計算展開料長；能使用維護剪床、氣割、電焊機等設備；能讀懂并裝配桁架類、梁柱類、箱殼類、箱門類和低中壓容器等圖樣，并進行全位置定位焊、鉚接、螺紋連接，檢驗尺寸、形狀位置。

7.機械圖怎么認我是個電焊工,對機械圖紙不怎么看的懂

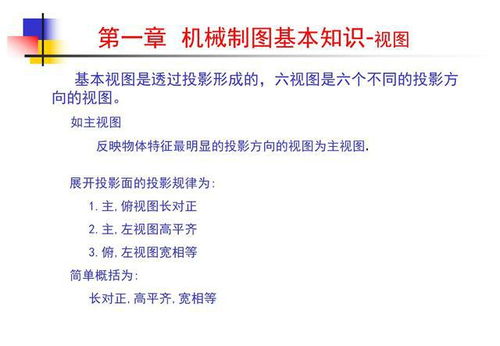

《機械制圖》是一門利用‘正投影法’將空間的物體畫在平面圖紙上的繪圖方法的課程，而形成平面圖樣-----我們稱為“視圖”，而且該平面圖樣能夠完全正確地表達出空間物體的‘真實形狀和大小’。

-------即講述用平面圖形來準確表達空間物體的真實形狀和大小的繪圖方法的課程。 正投影法的基本原理可以如下理解： 任何一個空間物體都是由若干個外表面圍成的一個封閉的立體，輪廓線就是圍成這個立體的外表面兩兩結合的交線。

我們畫一個空間立體的視圖的過程：實際上就是畫組成該立體的在空間有一定位置關系的這些個外表面的投影圖的過程，只要把組成立體的所有外表面的投影圖（其大小及其在空間的位置由兩兩相結合的外表面的交線----即輪廓線----的形狀和大小決定的）畫出來，該立體的視圖也就畫好了。 PS：世界上任何一個物體都是由若干個“外表面”圍成的封閉立體，機械圖紙上就是用“封閉線條”圍成一個個“外表面”，再由這一個個外表面圍成一個“封閉物體”。
