水泥窯余熱(水泥廠余熱發電原理)
1.水泥廠余熱發電原理
水泥廠余熱發電原理是直接對水泥窯在熟料煅燒過程中窯頭窯尾排放的余熱廢氣進行回收，通過余熱鍋爐產生蒸汽帶動汽輪發電機發電。
一條日產5000噸水泥熟料生產線每天可利用余熱發電21-24萬度，可解決約60%的熟料生產自用電，產品綜合能耗可下降約18%，每年節約標準煤約2.5萬噸，減排二氧化碳約6萬噸。
水泥純低溫余熱發電技術是指在新型干法水泥熟料生產線生產過程中，通過余熱回收裝置——余熱鍋爐將水泥窯窯頭、窯尾排出大量的低品位廢氣余熱進行熱交換回收，產生過熱蒸汽推動汽輪機實現熱能向機械能的轉換，從而帶動發電機發出電能，所發電能供水泥生產過程中使用。
2.水泥窯余熱發電
你可以上 水泥百科網 - 水泥機電 - 余熱發電 了解余熱發電的一些情況。

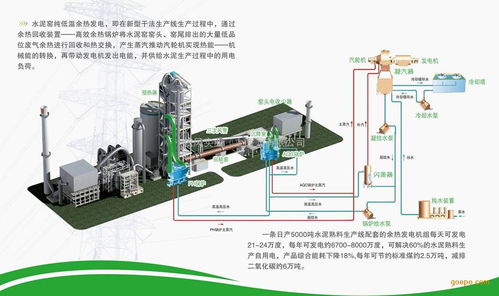

純低溫水泥窯余熱發電技術是直接利用水泥窯窯頭窯尾排放的中低溫廢氣進行余熱回收發電，無需消耗燃料，發電過程不產生任何污染，是一種經濟效益可觀、清潔環保、符合國家清潔節能產業政策的綠色發電技術，具有十分廣闊的發展空間與前景。工藝流程： 凝汽器熱水井內的凝結水經凝結水泵泵入No.2閃蒸器出水集箱，與出水匯合，然后通過鍋爐給水泵升壓泵入AQC鍋爐省煤器進行加熱，經省煤器加熱后的水（223℃）分三路分別送到AQC爐汽包，PH爐汽包和No.1閃蒸器內。
進入兩爐汽包內的水在鍋爐內循環受熱，最終產生一定壓力下的過熱蒸汽作為主蒸汽送入汽輪機做功.進入No.1閃蒸器內的高溫水通過閃蒸技術產生一定壓力下的飽和蒸汽送入汽輪機第三級后做功，而№.1閃蒸器的出水作為№.2閃蒸器閃蒸飽和蒸汽的熱源，№.2閃蒸器閃蒸出的飽和蒸汽送入汽輪機第五級后做功，做過功后的乏汽經過凝汽器冷凝后形成凝結水重新參與熱力循環。生產過程中消耗掉的水由純水裝置制取出的純水經補給水泵打入熱水井。
等。
3.水泥窯余熱發電
你可以上 水泥百科網 - 水泥機電 - 余熱發電 了解余熱發電的一些情況。
純低溫水泥窯余熱發電技術是直接利用水泥窯窯頭窯尾排放的中低溫廢氣進行余熱回收發電，無需消耗燃料，發電過程不產生任何污染，是一種經濟效益可觀、清潔環保、符合國家清潔節能產業政策的綠色發電技術，具有十分廣闊的發展空間與前景。
工藝流程： 凝汽器熱水井內的凝結水經凝結水泵泵入No.2閃蒸器出水集箱，與出水匯合，然后通過鍋爐給水泵升壓泵入AQC鍋爐省煤器進行加熱，經省煤器加熱后的水（223℃）分三路分別送到AQC爐汽包，PH爐汽包和No.1閃蒸器內。進入兩爐汽包內的水在鍋爐內循環受熱，最終產生一定壓力下的過熱蒸汽作為主蒸汽送入汽輪機做功.進入No.1閃蒸器內的高溫水通過閃蒸技術產生一定壓力下的飽和蒸汽送入汽輪機第三級后做功，而№.1閃蒸器的出水作為№.2閃蒸器閃蒸飽和蒸汽的熱源，№.2閃蒸器閃蒸出的飽和蒸汽送入汽輪機第五級后做功，做過功后的乏汽經過凝汽器冷凝后形成凝結水重新參與熱力循環。生產過程中消耗掉的水由純水裝置制取出的純水經補給水泵打入熱水井。
等
4.水泥余熱發電的技術介紹
是直接對水泥窯在熟料煅燒過程中窯頭窯尾排放的余熱廢氣進行回收，通過余熱鍋爐產生蒸汽帶動汽輪發電機發電。
一條日產5000噸水泥熟料生產線每天可利用余熱發電21-24萬度，可解決約60%的熟料生產自用電，產品綜合能耗可下降約18%，每年節約標準煤約2.5萬噸，減排二氧化碳約6萬噸。
水泥純低溫余熱發電技術是指在新型干法水泥熟料生產線生產過程中，通過余熱回收裝置——余熱鍋爐將水泥窯窯頭、窯尾排出大量的低品位廢氣余熱進行熱交換回收，產生過熱蒸汽推動汽輪機實現熱能向機械能的轉換，從而帶動發電機發出電能，所發電能供水泥生產過程中使用。 1、窯頭采用余熱鍋爐（或熱交換器），簡稱為AQC爐，國內都為立式；國外也是。
2、窯尾采用余熱鍋爐（或熱交換器），國內大多采用的是立式，簡稱SP鍋爐，安徽海螺川崎工程有限公司采用的是臥式，簡稱PH鍋爐；國外為臥式。臥式鍋爐和立式鍋爐的性能比較見下表： PH鍋爐 SP鍋爐 工質循環方式 強制循環 自然循環 體積 小，現場布置方便 大，現場布置不方便 重量 輕 重 積灰 廢氣流動的方向和換熱管垂直，不易積灰，清灰效果好 廢氣流動的方向和換熱管水平，易積灰，清灰難度大 維護量 少 多 換熱端差 小 大 蒸發量 比立式高15%~30% 比臥式低15%~30% 換熱效率 比立式高8%~10% 比臥式低8%~10% 上表中的換熱端差是指鍋爐入口廢氣溫度與過熱器出口蒸汽溫度之間的差值，其值越小，表明鍋爐過熱器換熱充分，傳熱效率高，蒸汽熱焓高，熱能利用率高。PH鍋爐換熱端差約為10℃，而SP鍋爐的換熱端差接近30℃。
3、汽輪機，國內采用補汽凝汽式汽輪機；國外為混壓式汽輪機。
4、發電機，國內采用空冷式發電機；國外也是。
5、水處理設備。
6、循環冷卻設備。
7、DCS控制設備。
常用的有單壓不補汽、閃蒸（單壓補汽）、雙壓補汽余熱發電三種方式；
1、單壓不補汽系統指窯頭余熱鍋爐和窯尾余熱鍋爐產生相近參數的主蒸汽，混合后進入汽輪機；窯頭余熱鍋爐生產的熱水供窯頭余熱鍋爐蒸汽段和窯尾余熱鍋爐。國內的技術代表有中材節能—天津院和南京凱盛公司。
2、雙壓補汽系統指余熱鍋爐生產較高壓力和較低壓力的蒸汽，分別進入汽輪機的高、低壓進汽口。國內的技術代表有洛陽中信和大連易事達。
3、閃蒸系統指鍋爐產生一定壓力的主蒸汽和熱水，主蒸汽進入汽輪機高壓進汽口，熱水經過閃蒸，生產低壓的飽和蒸汽，補入補汽式汽輪機的低壓進汽口。國內的技術代表有安徽海螺川崎工程有限公司。
5.水泥回轉窯余熱發電是怎么回事兒,能詳細解釋一下嗎
水泥回轉窯是煅燒水泥熟料的主要設備，已被廣泛用于水泥、冶金、化工等行業。
該設備由筒體、支承裝置、帶擋輪支承裝置、傳動裝置、活動窯頭、窯尾密封裝置、燃燒裝置等部件組成，該回轉窯具有結構簡單，運轉可靠，生產過程容易控制等特點。上海永先機械生產的水泥回轉窯的回轉窯結構堅固、運轉平穩、出窯產品質量高，并可為用戶提供先進的高效立筒預熱器、五級旋風預熱器。
此外水泥回轉窯還可以利用余熱進行發電，在環保方面，利用水泥窯焚燒危險廢物、垃圾，這不僅使廢物減量化、無害化，而且將廢物作為燃料利用，節省煤粉，做到廢物的資源化?，F(xiàn)在咱們就來重點談?wù)勊嗷剞D(zhuǎn)窯利用余熱發電的問題！ 大家都知道水泥產業是一個高耗能行業，據了解一般企業在水泥生產線過程中的窯頭熟料冷卻機和窯尾預熱器有大量的350℃以下的廢熱氣不能被完全利用，其鋪張的熱量約占系統總熱量的35%左右，因此，利用這些余熱來進行發電或供熱是一件對企業與國家都十分有益的好事。
水泥余熱發電的工作過程是：余熱鍋爐利用水泥回轉窯窯頭和窯尾的廢熱作為原料，使余熱鍋爐產生低壓蒸汽，蒸汽進入汽輪機驅動發電機發電。這樣窯頭和窯尾的廢熱得到了有效利用，一來可以大大降低工廠用電，使制造水泥的本錢下降，二來減少了廢熱用CO2等氣體的排放，環境污染得到了有效的改善。
永先研制的純低溫余熱發電有汽輪機因配備了高機能的數字調速器，可以實現汽輪機汽壓力的自動調節，因此，即使余熱鍋爐因出產原因使產出的蒸汽壓力不不亂，也不會影響汽輪機的安全運行。 上海永先機械專業生產水泥回轉窯、冶金回轉窯、石灰窯水泥生產線等設備，具有質量穩定，產量大，消耗低的特點，適合于工藝成熟批量生產的設備！公司與科研院所聯合，始終以新技術、新裝備完善選礦工藝，以一流的產品、一流的質量、一流的服務精神，積極開拓市場，服務用戶。
