鋪微晶石地磚(貼微晶石磚要注意什么)
1.貼微晶石磚要注意什么
微晶石材料，不論是通體板還是復(fù)合板，由于材質(zhì)特殊而使得水泥沙漿與其不大匹配，其鋪地應(yīng)用中容易開裂問題已是業(yè)內(nèi)人士眾所周知的事情，較常遇見。
建議施工方仔細(xì)閱讀并參考下述內(nèi)容。 1、鋪貼中提倡采用有機(jī)膠粘劑粘貼而不采用水泥濕法鋪貼方案，這能有效避免所述的匹配不佳問題，鋪貼效果良好。
2、關(guān)于水泥品種，基床的普通水泥其標(biāo)號不宜超425#,325#更好。純水泥“素灰”應(yīng)采用275#的白水泥。
3、水泥沙漿基床和涂覆在磚底面的純水泥“素灰”這兩者都要摻入適量鋸末（木糠）。 （1）作為基床的潮干態(tài)砂漿，其水泥與沙子比例通常為1:4~1:6；摻入鋸末時(shí)，按重量鋸末占10%~15%（其余為水泥干粉+干沙），凡可行就盡量達(dá)到摻用比上限。
（2）對緊貼磚底面的純水泥“素灰”薄層，所摻入鋸末的重量比為5%~7%（其余為水泥干粉），凡可行就盡量達(dá)到摻用比上限。為混勻滿意，要先將水泥與水拌和好，隨后再將鋸末分散撒上去繼續(xù)拌和均勻；如先混合后摻水則鋸末飄起操作難。
摻入鋸末后硬化變慢點(diǎn)，但仍適于作業(yè)；如需要可相宜加入少量建筑107膠液。 4、特別建議：依照上述原理并根據(jù)現(xiàn)場的材料具體情況，在正式施工前先做一下試驗(yàn)，練習(xí)并找到切實(shí)的摻混比例和操作經(jīng)驗(yàn)。

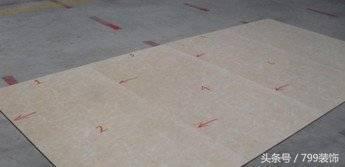

5、排磚原則：在順序鋪貼過程中，下一片磚相對上一片磚的擺放關(guān)系沒有限制，需要時(shí)就順或逆時(shí)針轉(zhuǎn)動(dòng)90°、亦可掉轉(zhuǎn)180°，以求獲得滿意的整體顏色均勻性。（注：底面的箭頭純系生產(chǎn)過程中工序銜接用內(nèi)部記號，對成品磚毫無用處。）
6、填縫時(shí)應(yīng)首先清洗干凈磚縫，再將磚片的四邊貼好分色保護(hù)，此后用適當(dāng)?shù)奶羁p劑進(jìn)行填縫作業(yè)。微晶玻璃面層毫不吸水，為增強(qiáng)粘結(jié)可添加適量膠粘液，如建筑107膠液。
希望上述能夠幫到您，請采納。
2.分析微晶石瓷磚鋪貼的注意事項(xiàng)有哪些
微晶石材料，不論是通體板還是復(fù)合板，由于材質(zhì)特殊而使得水泥沙漿與其不大匹配，其鋪地應(yīng)用中容易開裂問題是較常遇見的。
那么，微晶石瓷磚鋪貼時(shí)有哪些該注意的呢？接下來小編通過下面的內(nèi)容，一起來看看微晶石瓷磚鋪貼的相關(guān)內(nèi)容介紹。 微晶石瓷磚鋪貼的注意事項(xiàng)1、鋪貼中提倡采用有機(jī)膠粘劑粘貼而不采用水泥濕法鋪貼方案，這能有效避免所述的匹配不佳問題，鋪貼效果良好。
微晶石瓷磚鋪貼的注意事項(xiàng)2、關(guān)于水泥品種，基床的普通水泥其標(biāo)號不宜超425#,325#更好。純水泥“素灰”應(yīng)采用275#的白水泥。
微晶石瓷磚鋪貼的注意事項(xiàng)3、水泥沙漿基床和涂覆在磚底面的純水泥“素灰”這兩者都要摻入適量鋸末（木糠）：（1）作為基床的潮干態(tài)砂漿，其水泥與沙子比例通常為1:4~1:6；摻入鋸末時(shí)，按重量鋸末占10%~15%（其余為水泥干粉 干沙），凡可行就盡量達(dá)到摻用比上限。 （2）對緊貼磚底面的純水泥“素灰”薄層，所摻入鋸末的重量比為5%~7%（其余為水泥干粉），凡可行就盡量達(dá)到摻用比上限。
為混勻滿意，要先將水泥與水拌和好，隨后再將鋸末分散撒上去繼續(xù)拌和均勻；如先混合后摻水則鋸末飄起操作難。摻入鋸末后硬化變慢點(diǎn)，但仍適于作業(yè)；如需要可相宜加入少量建筑107膠液。
微晶石瓷磚鋪貼的注意事項(xiàng)4、特別建議：依照上述原理并根據(jù)現(xiàn)場的材料具體情況，在正式施工前先做一下試驗(yàn)，練習(xí)并找到切實(shí)的摻混比例和操作經(jīng)驗(yàn)。 微晶石瓷磚鋪貼的注意事項(xiàng)5、排磚原則：在順序鋪貼過程中，下一片磚相對上一片磚的擺放關(guān)系沒有限制，需要時(shí)就順或逆時(shí)針轉(zhuǎn)動(dòng)90°、亦可掉轉(zhuǎn)180°，以求獲得滿意的整體顏色均勻性。
微晶石瓷磚鋪貼的注意事項(xiàng)6、填縫時(shí)應(yīng)首先清洗干凈磚縫，再將磚片的四邊貼好分色保護(hù)，此后用適當(dāng)?shù)奶羁p劑進(jìn)行填縫作業(yè)。微晶玻璃面層毫不吸水，為增強(qiáng)粘結(jié)可添加適量膠粘液，如建筑107膠液。
微晶石瓷磚鋪貼的注意事項(xiàng)7、磚面異型加工時(shí)的注意事項(xiàng)與特別保護(hù)處理：（1）在機(jī)械加工所形成的粗糙表面上，材料的強(qiáng)度都會降低。 微晶石復(fù)合板一旦經(jīng)異型切割，所切割部位強(qiáng)度會有些減低。
在水泥砂漿鋪地工應(yīng)用時(shí)，凡是異型加工中在復(fù)合板背面形成了“過切”鋸切槽溝甚至是槽溝交叉的部位，都可能在鋪貼之后使用中產(chǎn)生裂痕，故需要進(jìn)行如下特殊處理：直接在上述微晶石的背面的凹陷槽內(nèi)添實(shí)、添滿石材粘結(jié)膠（俗稱大力膠、大理石膠），達(dá)到補(bǔ)強(qiáng)的效果。 同時(shí)還要在已填實(shí)的溝槽附近2~3厘米的地方涂覆一薄層石材粘結(jié)膠，以達(dá)到隔離效果。
待粘結(jié)膠基本凝固即可用于正常鋪貼。（2）微晶石表面光澤度甚高、特性多少有些類似玻璃，很容易顯現(xiàn)任何輕微劃痕；所以在進(jìn)行諸如磨邊、分割、開挖或者開孔之類加工時(shí)，一定要特別注意保護(hù)好表面。
3.微晶石瓷磚鋪貼方法有哪些?微晶石瓷磚鋪貼注意事項(xiàng)
現(xiàn)在越來越多的人喜歡選擇微晶石瓷來進(jìn)行裝修，因?yàn)槲⒕删哂兄芏嗥渌纱u不具有的質(zhì)感，若是裝修鋪貼的好是非常先裝修檔次的。
但微晶石瓷想要鋪貼的好卻不是那么的容易，需要在鋪貼時(shí)對鋪貼方法和注意事項(xiàng)了解的非常清楚。那么微晶石瓷磚鋪貼方法有哪些呢？微晶石瓷磚鋪貼注意事項(xiàng)有哪些呢？微晶石瓷磚鋪貼方法1、在微晶石底部砂漿中的所用砂號為中砂；不可用粗砂或是細(xì)砂；常規(guī)情況下的水泥標(biāo)號不大于325#。
若因特殊原因沒有325#水泥則可用425#水泥代替，其砂漿要按水泥：砂=1:4~5的比例配置；其接觸板面素漿是不能用純水泥素漿的，而必須在水泥中加入不低于20%的細(xì)進(jìn)行配制的。2、使用時(shí)禁止摻入石灰與石膏，同時(shí)禁用火山灰質(zhì)水泥；禁用礦渣水泥和禁用早強(qiáng)快硬型水泥，所用的水泥要求安定性好。
施工前對磚的四個(gè)側(cè)面涂覆顏色協(xié)調(diào)的防水漆層，以防止磚與磚間隙滲進(jìn)污水而映射出污濁色痕，特別是白色微晶石。3、排磚原則：在順序鋪貼過程中，下一片磚相對上一片磚的擺放關(guān)系沒有限制，需要時(shí)就順或逆時(shí)針轉(zhuǎn)動(dòng)90°、亦可掉轉(zhuǎn)180°，以求獲得滿意的整體顏色均勻性。
注意底面的箭頭純系生產(chǎn)過程中工序銜接用內(nèi)部記號，對成品磚毫無用處。微晶石瓷磚鋪貼注意事項(xiàng)1、微晶石瓷磚鋪貼，先要特別注意瓷磚的尺寸大小。
客廳鋪貼一般以600*600mm、800*800mm規(guī)格為主，比較寬闊的禮堂、大堂鋪貼則以600*1200mm、1000*1000mm規(guī)格為常見。 其次，鋪貼用的瓷磚型號、色號和批次等要一致。
再次，鋪貼造型一般以簡約的橫豎對縫法即可。建議預(yù)演鋪貼一下，以找到合適的鋪貼方案再鋪貼。

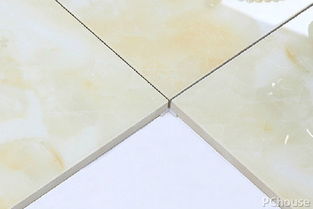

2、注意微晶石裝飾地面留縫一般是3-5mm，墻面鋪貼留3mm即可。在留縫鋪貼過程中盡量使用瓷磚定位十字架，以確保定位和齊整。
另外，如果是地面濕貼法，基底砂漿打方格，溝寬S≥20mm，溝深H≤20mm。微晶石底部的砂漿建議采用中砂，而不要粗砂或細(xì)砂。
3、微晶石具有玉石般晶瑩剔透的表面，如果受一點(diǎn)點(diǎn)傷，傷痕便即時(shí)“原形畢露”，所以要給予特別的保護(hù)。 在鋪貼期間建議不要揭掉塑料薄膜，做好防劃防污的良好措施。
在對瓷磚磨邊、分割、開挖或者開孔等加工操作時(shí)，也要特別注意保護(hù)好表面。 想必大家看完后對于微晶石瓷磚鋪貼方法有哪些，還有微晶石瓷磚鋪貼注意事項(xiàng)有哪些應(yīng)該有了大致的了解了，那么大家就可以根據(jù)了解進(jìn)行微晶石瓷磚的鋪貼了，在這里小編也預(yù)祝大家能夠又好又快的完成微晶石瓷磚的鋪貼，鋪貼出理想的效果，為家居裝修增添色彩。
4.微晶石瓷磚施工有哪些要注意的
1、表層的保護(hù)：出廠即已貼好的表面保護(hù)膠膜，不但防止污染更能阻止砂粒劃傷，無論干掛或者鋪貼，都一定要堅(jiān)持到竣工并徹底清潔處理之后，才揭掉此保護(hù)膜，如磚面沒有無此膠膜，則應(yīng)該在磚面上覆蓋保護(hù)層，諸如厚紙板或薄木板。
2、切割：微晶石面層既硬度高又極其致密，質(zhì)地很像玉石，切割時(shí)需防止崩邊產(chǎn)生，為此，切割中應(yīng)該采取下述措施：① 優(yōu)先考慮使用穩(wěn)定性好的臺式鋸切機(jī)，選用名牌的微晶玻璃專用金剛石鋸片，沒有就使用大理石用（而不是花崗石用）金剛石鋸片。② 保證充足的冷卻水，以避免過熱引發(fā)炸裂甚至快速損壞鋸片。
③ 始終保證鋸片單向前進(jìn)，切開之后，首先將磚片取走，而后才能將鋸片反向拖回，以防止鋸片返程中意外擦刮而導(dǎo)致崩邊缺陷。④ 如果使用手提電動(dòng)云石鋸，因其操作難度大，必須安排有經(jīng)驗(yàn)的熟悉工人操作，須確保所注射的冷卻水流始終對準(zhǔn)了移動(dòng)中的切割點(diǎn)。
并且首先切出一道淺溝作為后斷深切割的導(dǎo)向槽，借以保障鋸片始終順利向前，而不至于左右擺動(dòng)引發(fā)崩邊，損傷。⑤針對刃口消耗大的情況，須注意及時(shí)開刃，始終保持金剛石刃口鋒利，不論哪種鋸機(jī)，都應(yīng)選用好的開刃材料，推薦優(yōu)先采用普通的粘土耐火磚。
3、防水：對磚片的四個(gè)側(cè)邊涂敷防水漆層，在底面四周也涂覆2厘米寬的防水漆層，待上述防水涂層干后才施工。4、鋪貼：提倡采用具有適當(dāng)彈韌性的有機(jī)膠粘貼磚片，地面鋪貼如采用傳統(tǒng)的水泥沙漿工藝往往容易產(chǎn)生部分磚材開裂問題，對此問題的該進(jìn)措施是：①注意包裝上標(biāo)明的尺寸和色號，分開使用，鋪貼時(shí)磚與磚間預(yù)留2-3mm灰縫。
②水泥沙漿基床和直接涂敷到磚片底面的純水泥“素灰”，這兩者都需要摻入適當(dāng)鋸末（木糠）。③關(guān)于水泥品種，基床的普通水泥其標(biāo)號不宜超過400#,350#更好。
純“素灰”應(yīng)采用275#白水泥。④鋸末的推薦重量摻入比例，對基床水泥沙漿為10-15%，對“素灰”為5-7%，但均應(yīng)現(xiàn)場試驗(yàn)后確定相應(yīng)工程具體條件下適用值，在基本不妨礙拌和性能前提下?lián)饺氡纫M量大些，如需要可相宜加入少量建筑107膠液。
⑤填縫作業(yè)應(yīng)先清洗干凈磚縫，再將磚片的四邊沿縫貼好分色紙保護(hù)，此后才用適當(dāng)?shù)奶羁p劑進(jìn)行填縫作業(yè)，工程施工中也需要注意工藝的精細(xì)，以保持整體表面的平度，接縫處的吻合。5、在公共場所的地面鋪貼本產(chǎn)品，應(yīng)周期性作專業(yè)保養(yǎng)（類似石材保養(yǎng)）。
5.背景墻貼微晶石要注意什么
1、請務(wù)必聘請專業(yè)施工隊(duì)施工。至少應(yīng)該具有石材、瓷磚鋪地的實(shí)際作業(yè)經(jīng)驗(yàn)與技能。
2、任何情況下，請務(wù)必留縫鋪貼，縫寬不得低于10mm。如為地面濕貼，基底砂漿打方格，溝寬S≥20mm，溝深H≤20mm。
3、無論應(yīng)用于地面或墻面濕貼，要在砂漿及素灰中摻入鋸末（鋸末要細(xì)，長度3-5mm）摻入量與干基重量比為7%；無鋸末時(shí)以米糠、蛭石替代。
4、在微晶石底部砂漿中，所用砂號為中砂；不可用粗砂、細(xì)砂；
5、常規(guī)情況下，水泥標(biāo)號不大于325#。若因特殊原因沒有325#水泥，可用425#水泥代替，其砂漿要按以下比例配制：“水泥：砂=1:4~5”；其接觸板面素漿不能用純水泥素漿，而必須在水泥中加入不低于20%細(xì)砂進(jìn)行配制。
6、使用時(shí)禁止摻入石灰、石膏，禁用火山灰質(zhì)水泥；禁用礦渣水泥；禁用早強(qiáng)快硬型水泥，所用水泥要求安定性好。
7、施工前對磚的四個(gè)側(cè)面涂覆顏色協(xié)調(diào)的防水漆層，以防止磚與磚間隙滲進(jìn)污水而映射出污濁色痕，特別是白色微晶石。
8、施工操作中盡量不要過早、過快地除去表面的塑料薄膜，它既防污又能適度防劃傷。
9、排磚原則：在順序鋪貼過程中，下一片磚相對上一片磚的擺放關(guān)系沒有限制，需要時(shí)就順或逆時(shí)針轉(zhuǎn)動(dòng)90°、亦可掉轉(zhuǎn)180°，以求獲得滿意的整體顏色均勻性。
10、填縫時(shí)應(yīng)首先清洗干凈磚縫，再將磚片的四邊貼好分色保護(hù)，此后用適當(dāng)?shù)奶羁p劑進(jìn)行填縫作業(yè)。微晶玻璃面層毫不吸水，為增強(qiáng)粘結(jié)可添加適量膠粘液，如建筑107膠液。
11、對已經(jīng)鋪好的地面部分，必須覆蓋保護(hù)層，諸如厚紙板或薄木板，最好用毛氈，以防施工過程中人員走動(dòng)帶來砂粒，從而造成板材表面磨花損傷。對已經(jīng)產(chǎn)生的水泥污染斑痕，要及時(shí)用干凈的抹布沾清水擦凈，絕對不應(yīng)該任憑水泥硬化，此后再去用力刮除。那樣就容易污染或損傷表面。
