畫零件圖的方法步驟及(繪制一般零件圖的常識)

1.繪制一般零件圖的常識

（一）繪制零件圖的一般過程 1）了解和分析零件； 2）確定表達方案； 3）畫零件草圖； 4）根據零件草圖，繪制零件工作圖。

（二）繪制零件圖的要求和步驟 1.繪制要求 草圖一般應徒手繪制，要做到內容完整，表達正確，尺寸齊全，要求合理，比例勻稱，具有與零件工作圖相同的內容。 2.繪制步驟 1）了解零件功用，進行形體結構分析； 2）確定零件的表達方案； 3）布置視圖，畫軸線、對稱線以及主要基準面的輪廓線； 4）畫主要部分的投影； 5）取剖視、剖面，畫剖面線，畫出全部細節； 6）畫出全部尺寸界線、尺寸線及箭頭； 7）標注量得的尺寸，并確定技術要求； 8）填寫標題欄。

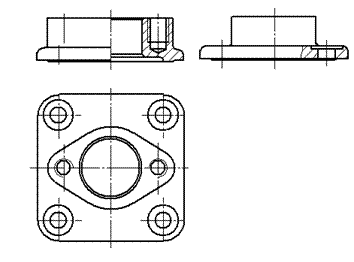

3.零件工作圖的繪制 1）分析、檢查和整理零件草圖； 2）確定圖樣比例及圖紙幅面； 3）繪制底稿； 4）檢查底稿，標注尺寸，確定技術要求，清理圖面，加深圖線； 5）填寫標題欄。 （三）零件圖的內容、讀圖方法和步驟 1.零件圖的內容和要求 機器和部件都是由零件組合而成的。

用來表達單個零件的圖樣叫作零件圖。它是生產中的重要技術文件，是制造和檢驗零件的依據。

在生產過程中，先根據零件的材料和數量進行備料，然后按圖紙所表達的零件形狀、尺寸、技術要求進行加工，最后還要根據圖紙上的全部要求進行檢驗。因此，零件圖應包括4個方面內容： （1）一組視圖 包括視圖、剖視圖、剖面等；用于表達零件的形狀。

（2）完整的尺寸標注 用以確定零件各部分結構、形狀大小和相對位置。 （3）技術要求 說明零件在制造和檢驗時應達到的要求，例如表面粗糙度、公差與配合、熱處理要求等。

（4）標題欄 說明零件的名稱、材料、數量以及必要的簽署等。 2.看零件圖的方法和步驟 （1）看標題欄 了解零件的名稱、材料、比例及編號等。

（2）分析視圖 了解每個視圖的作用及所采用的表達方法。 （3）分析投影 根據投影關系，用形體分析法想象零件的形狀。

（4）分析尺寸和技術要求。

2.機械制圖零件圖怎么畫

機械圖無外乎就是表達清楚所有的尺寸、形位公差要求（如位置度、圓度、圓柱度等等呢過）、粗糙度和其他技術要求（如氣孔、表面處理方式、零件缺陷標準等等），通俗點兒說，產品不是僅僅標注幾個尺寸就完了。

應該根據功能要求，裝配要求，產品加工方式，經濟性等來標注產品的尺寸公差和形位公差，這決定了產品的精度等級。所以你不僅僅要只會繪圖，還要了懂機械方面的知識。

糾正一下，不是所有的零件都能用三視圖（主、俯、左視圖）表達清楚零件的尺寸，復雜的產品會用到剖切視圖。剖切視圖就是用剖切零件的方式來表示零件的內部結構尺寸。

機械制圖在大學里面有上下冊兩本教材，沒人能用三言兩語給你講清楚。
