三相變壓器短路實驗中的(變壓器的短路試驗流程)

1.變壓器的短路試驗流程有哪些?

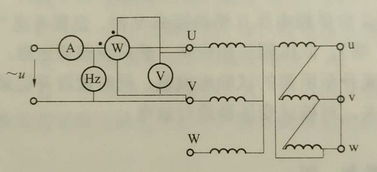

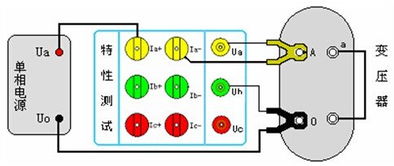

短路試驗流程如下：將變壓器一側繞組（通常是低壓側）短路，從另一側繞組（分接頭在額定電壓位置上）加入額定頻率的交流電壓，使變壓器繞組內的電流為額定值，測量所加電壓和功率。

將測得的有功功率換算至額定溫度下的數值，稱為變壓器的短路損耗。所加電壓Uk，稱為阻抗電壓，通常以所占加壓繞組額定電壓的百分?jǐn)?shù)表示。

三繞組的變壓器，應對每?jī)衫@組進行一次短路試驗（非被試線圈開路）。如兩繞組容量不等，應通入容量較小繞組的額定電流，并注明測得的阻抗電壓所對應的容量。

阻抗電壓包括有功分量和無功分量，兩分量的比值隨容量而變，容量越大，電抗電壓（無功分量）對電阻電壓（有功分量）的比值也越大。

2.變壓器空載及短路實驗時應注意哪些問題?一般電源應接在哪一方比較

1、首先要注意安全。在通電前一定要仔細檢查，包括接線是否正確，儀表的檔位是否合適，與試驗無關的人和物一定要遠離，穿好防護鞋、帽等。

2、功率表的極性要注意。

3、這是變壓器的例行（出廠）試驗。按現場或工廠的試驗規范進行舊可以了。

4、空載試驗，電源接哪一方？這要根據變壓器的容量、電壓組合和你電源情況而定。比如10kV/0.4kV的中小型配電變壓器，可以從低壓400V接電源。

5、短路試驗，通常是低壓側短路，高壓側接電源。

3.做變壓器試驗時應注意哪些問題

1：檢查產品的完整性

2：測試絕緣電阻

3：電阻測試

4：變比測試

5：倍頻試驗 （注意；高電壓，切莫靠近高壓端，否則必遭殃；要響警告鈴聲，要確認關掉倍頻電源后才允許去拆線 ）

6：工頻試驗 （在安全距離外操作調壓器，切記要確認關掉輸出電源才去拆線，避免2個人操作。否則容易大意出事；大容量的變壓器要放電后才可以去拆線）

7：空載試驗 （高壓電壓為額定電壓，也要注意安全距離，要確認關掉輸出電源后才允許去拆線）

8：負載試驗 （注意試驗導線因電流大而出現的過載燒線的錯誤，短接線或銅排的截面要與低壓輸出端子的截面相當， 建議升50%電流就好，避免電流過大而帶來不必要的失誤）

9：局放試驗 （電壓雖然也不是很高，但也要注意安全。）

10：資料存檔

設備燒壞了不要緊，產品壞了也不要緊，最緊的是生命。在緊急關頭，要以生命為貴！做高壓試驗要注意提起精神！不要誤撞！
